NASA CHAMP座椅扶手导轨连接夹具结构

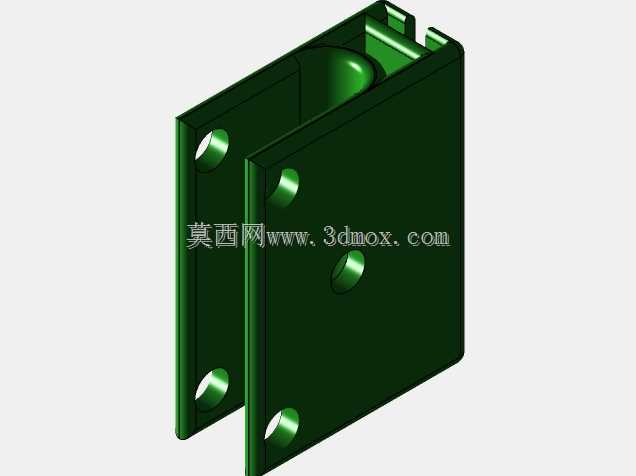

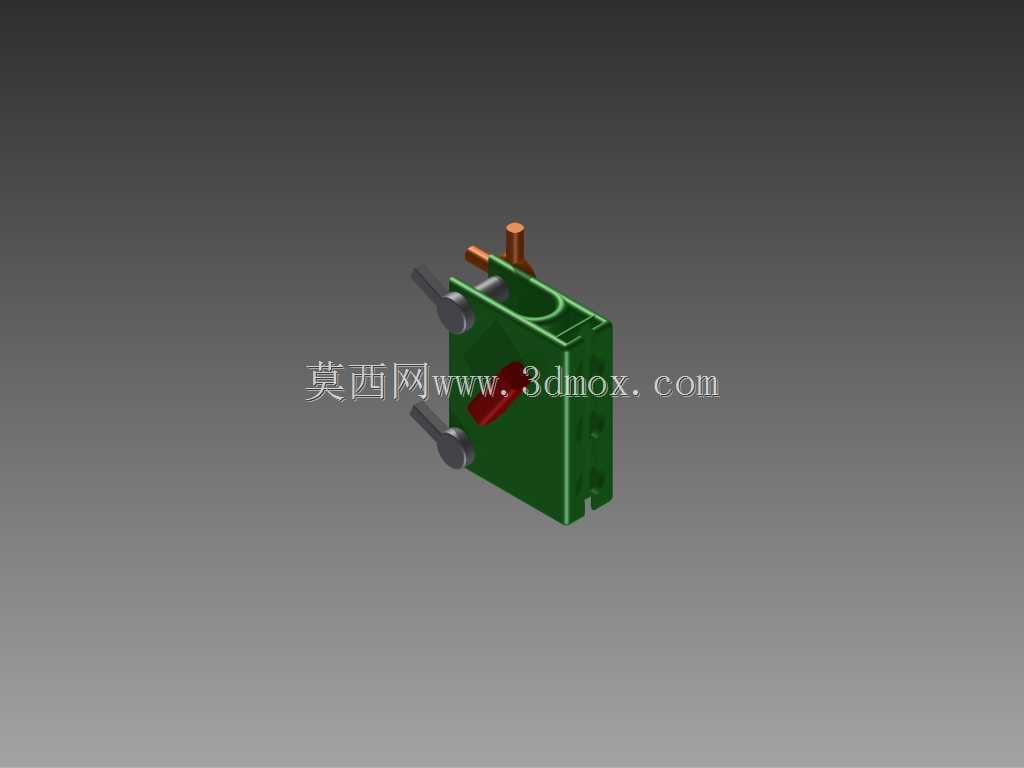

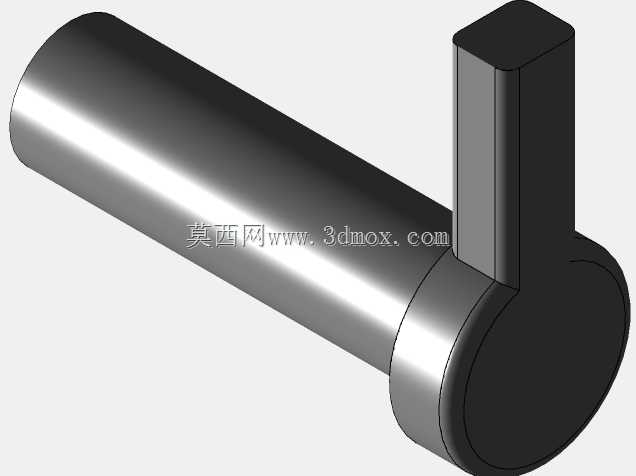

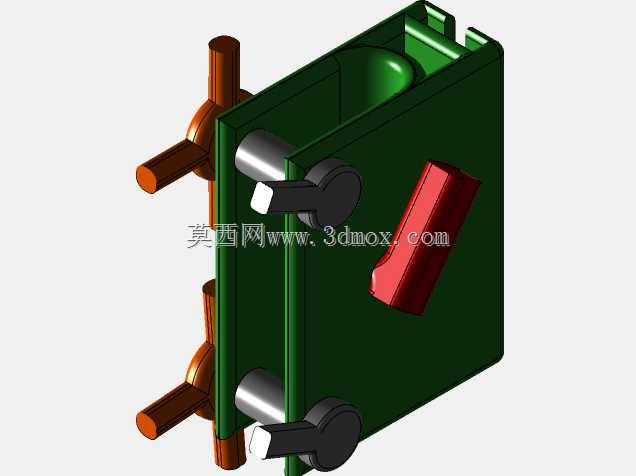

该款扶手导轨连接夹具主要应用于航空座椅装配、座椅导轨调试以及座椅改装维护场景，是座椅扶手与导轨之间实现快速定位、稳定锁止的核心连接部件，在民用航空座椅、特种车辆座椅的扶手安装工位中，这类夹具能够直接替代传统的螺栓硬连接结构，大幅降低扶手拆装的操作难度，同时避免反复拆装对导轨安装面造成的磨损。从实际功能来看，这款夹具的核心作用是实现扶手与座椅导轨的无间隙刚性连接，操作时仅需将夹具开口端对准扶手安装柱滑入到位，再手动拧紧中部的定位螺钉，即可通过螺钉端部的压力将锁止结构压合在导轨基准面上，完全杜绝扶手使用过程中出现的窜动、旷量问题；定位螺钉的头部做了非规则弧面设计，无需额外工具即可徒手施加足够的拧紧力矩，即使是维护场景下无工具操作，也能达到可靠的锁止效果，不会出现螺钉打滑、拧紧力不足的问题。在设计思路上，这款夹具优先考虑了安装操作的便捷性与连接可靠性的平衡，主体采用一体式框型结构，开口尺寸完全匹配对应规格扶手的安装柱直径，内部预留的导轨卡槽与座椅导轨的截面轮廓完全贴合，安装后卡槽与导轨的接触面做了微压纹处理，能够增大接触摩擦力，在承受扶手侧向载荷时不会出现滑移；夹具侧壁设置的两个侧置锁销，在主体滑入到位后会自动卡入导轨的定位孔中，形成第一道机械锁止，中部的定位螺钉作为第二道锁止结构，拧紧后会将锁销牢牢顶紧在定位孔内，形成双重锁止冗余，即使其中一道锁止结构出现失效，另一道结构仍能保证扶手不会从导轨上脱落。从安装边界来看，这款夹具的整体外形紧凑，安装后突出导轨表面的高度控制在较低范围内，不会与座椅的其他调节机构产生运动干涉，卡槽的宽度公差按照精密配合等级设计，与导轨配合的间隙控制在0.1mm以内，既保证安装时能够顺畅滑入，又不会因间隙过大导致扶手出现晃动；夹具的整体重量经过轻量化优化，在保证结构强度满足扶手载荷要求的前提下，尽可能削减了非受力区域的材料厚度，适配航空座椅对零部件重量的严苛要求。在实际使用过程中，这款夹具能够适配对应截面规格的所有标准座椅导轨，无需对导轨或扶手进行二次加工，直接替换原有连接部件即可完成安装，锁止后能够承受扶手常规使用过程中的垂直载荷、侧向推拉载荷，完全满足座椅日常使用的强度要求，同时拆装过程不会对导轨表面造成划伤，能够有效延长座椅导轨的整体使用寿命。
