德雷梅尔木工刨削定位夹具结构

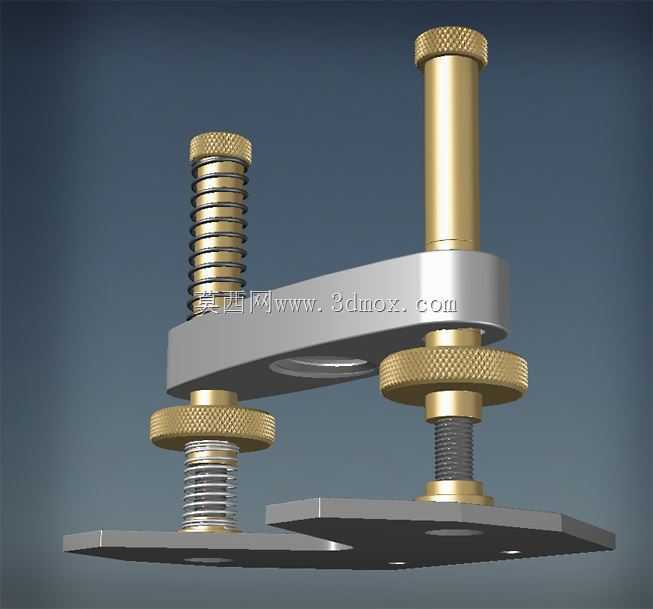

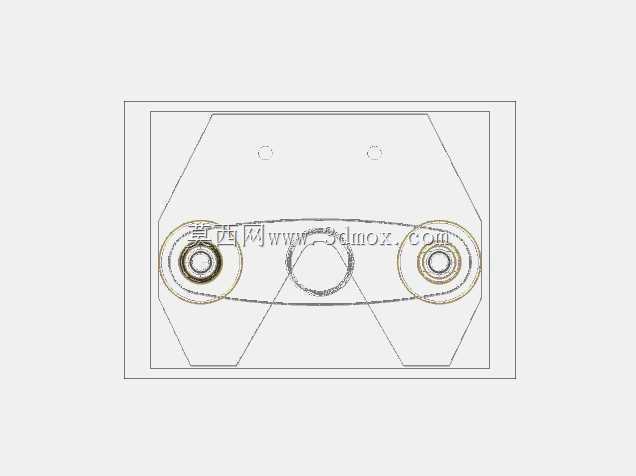

这款夹具主要配套小型手持旋转打磨工具使用，在木工小件加工、模型制作、手工木艺创作场景中应用广泛，能够解决手持工具加工时进给不稳、刨削深度难以控制、加工面平整度不足的常见问题，尤其适合木质嵌体、小型木构件的精准修型与平面刨削作业。从结构设计来看，整套构件采用双立柱导向布局，两根带滚花调节头的金属导柱作为垂直运动的导向基准，导柱上套置的复位弹簧能够在加工完成后自动带动上部支架复位，减少操作人员手动抬升工具的操作步骤，连续作业时能够有效降低手部疲劳。上下两组滚花调节螺母分别承担深度限位与锁紧定位功能，上部的大直径滚花螺母用于粗调加工深度，转动时可沿导柱螺纹段上下移动，抵住支架上表面后即可锁定最大下行行程，下部的滚花螺母则用于微调底座与支架的初始间距，适配不同厚度的待加工木料，滚花表面的设计完全考虑了徒手操作的摩擦力需求，无需额外工具即可完成松紧调节与参数调整。底部的平板底座作为整个夹具的安装基准，平面度控制在较高精度范围内，底座上预留的安装孔可通过螺栓或快速夹钳将整套夹具固定在木工工作台面之上，安装时需要保证底座平面与工作台面完全贴合，避免因安装倾斜导致加工面出现角度偏差。上部的支架用于固定手持旋转工具，安装位的尺寸适配主流小型打磨工具的夹持直径，工具装夹后刀具的垂直运动轨迹完全沿导柱方向，不会出现侧向偏移，加工时操作人员只需向下按压支架即可带动刀具完成进给，进给过程中双导柱的配合间隙控制在合理范围，既保证运动顺畅无卡滞，又不会出现过大的晃动量，确保刨削深度均匀一致。设计过程中充分考虑了操作的便捷性，所有调节部件均设置在操作人员易触碰的位置，无需俯身或借助辅助工具即可完成深度调整，弹簧的弹力经过匹配设计，既能够可靠完成复位动作，又不会因弹力过大导致下压操作费力。整套夹具的外形尺寸适配小型工作台的安装空间，不会占用过多操作台面，安装边界可根据加工需求灵活调整，既可以固定在工作台边缘加工长条形木料，也可以固定在台面中心加工小型异形嵌体，针对不同的加工场景，还可以通过更换上部支架的夹持套来适配不同直径的加工工具，拓展使用范围。在实际加工过程中，这套夹具能够将手持加工的精度提升至与小型台式设备相当的水平，同时保留手持工具的灵活性，对于小批量、多品种的木艺加工场景来说，实用性远高于固定式的大型加工设备，结构上没有复杂的传动构件，日常维护仅需定期在导柱表面涂抹少量润滑脂即可保证运动顺畅，长期使用也不易出现故障。
