开式索具螺旋张紧拉紧构件结构设计

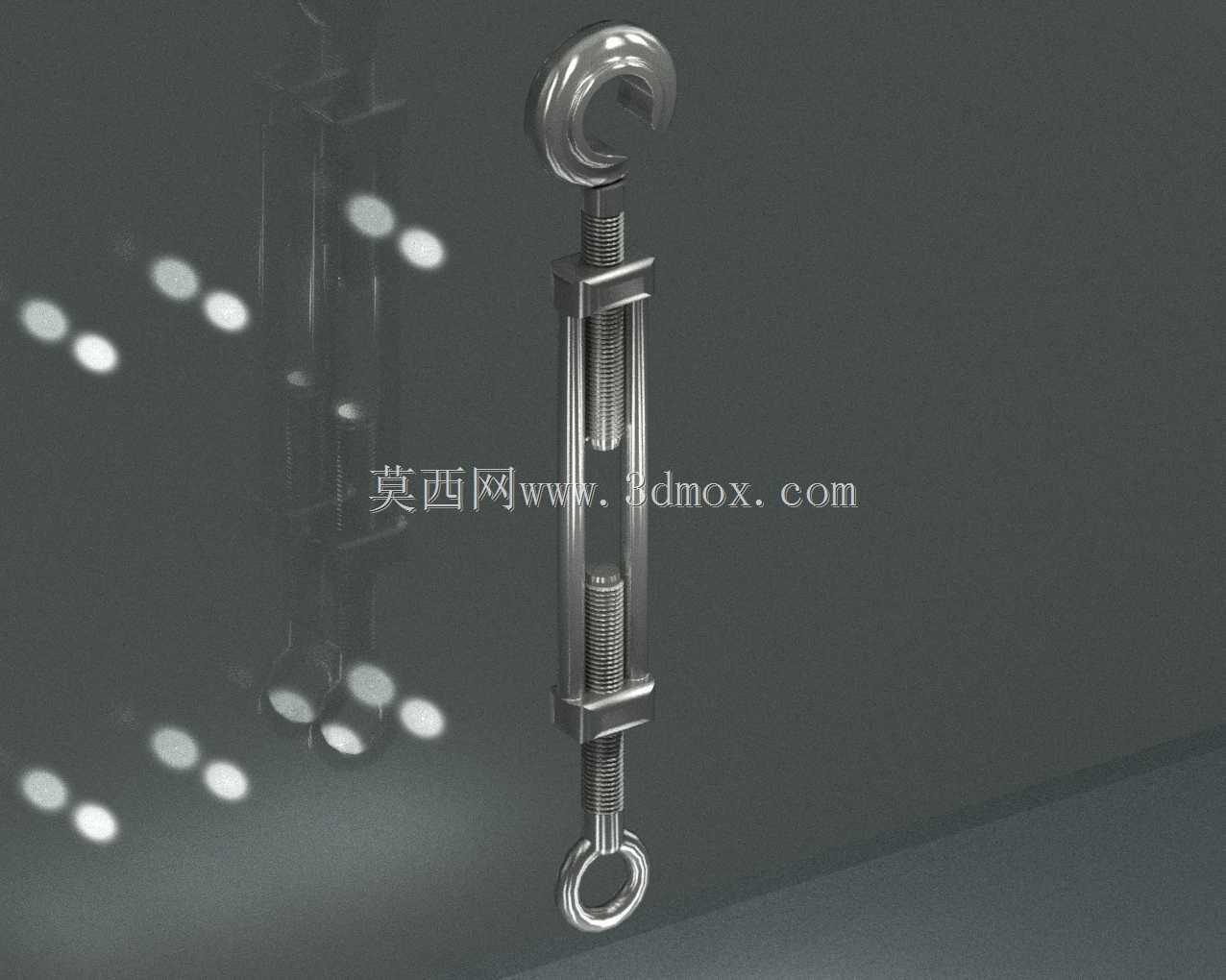

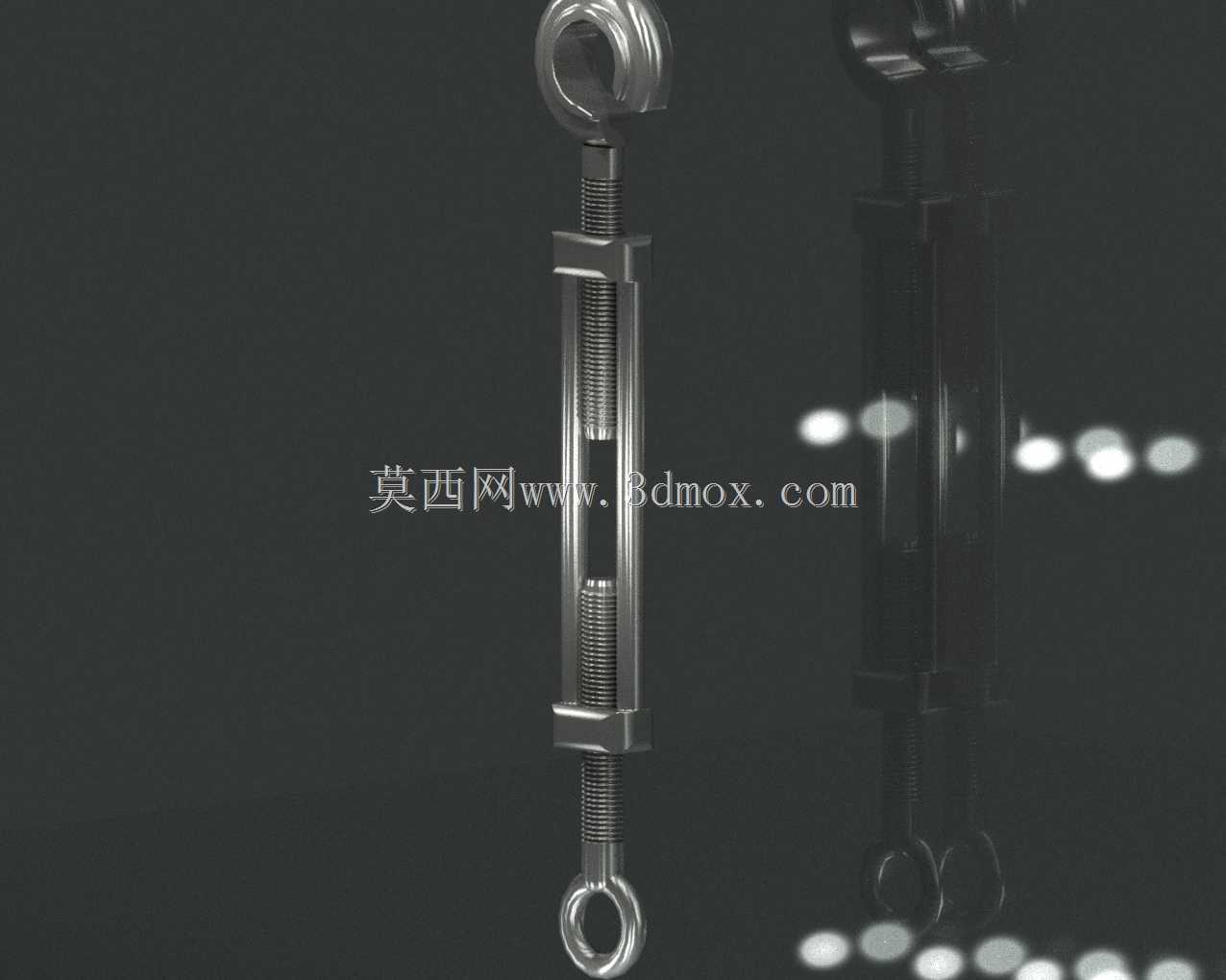

这类张紧构件常被用于需要张紧钢索、拉杆、缆绳的工程场景，比如户外架空管线的拉线固定、起重吊装作业的索具长度微调、轻型钢结构支撑的预紧调整、舞台桁架的拉索张紧，甚至小型船舶的缆绳固定也会用到同类型构件，核心作用是通过螺旋副的转动，精准调整两端连接件的间距，实现索具的张紧与松脱，补偿索具使用过程中产生的塑性伸长，维持整个张紧系统的预紧力稳定。从结构设计逻辑来看，该构件采用开式框架结构，中间为带内螺纹的调节套筒，两端分别配置左旋与右旋的外螺纹拉杆，一端为吊钩结构，可直接挂接在固定端的吊环、耳板上，另一端为吊环结构，用于连接需要张紧的索具或拉杆，转动中间的调节套筒时，两端拉杆会同步向内收拢或向外伸出，无需转动两端的连接件，就能实现长度的连续调节，调节过程不会对两端连接的索具产生附加扭转力，避免索具因扭转产生应力集中。设计时需要重点考虑螺纹副的配合精度，两端螺纹的旋向必须严格对应，调节套筒的内螺纹长度要满足两端拉杆的最大旋合深度要求，保证在最大调节行程下，每端拉杆的螺纹旋合长度不小于螺纹公称直径的1.5倍，防止受拉时螺纹脱扣失效。框架部分采用矩形截面的杆体弯折成型，两端设置限位挡边，限制调节套筒的轴向窜动，同时保证套筒转动时不会与框架产生卡滞。安装边界方面，该构件的两端连接结构分别为吊钩与吊环，安装时需要保证两端连接点的受力方向与构件轴线重合，避免产生附加弯曲应力，调节套筒的外表面加工有防滑平面，方便使用扳手转动调节，构件整体的最大外形长度在最小调节行程时为闭合长度，最大调节行程下为伸长极限长度，选型时需要预留至少15%的调节余量，避免安装后无法调整到所需张紧度。表面处理采用镀锌工艺，可适应户外潮湿、轻度腐蚀的使用环境，吊钩与吊环的过渡位置做了圆弧过渡处理，减少应力集中，受拉时的力流传递更顺畅，不会在转角位置出现断裂风险。实际使用中，张紧力的控制可以通过转动套筒的圈数结合经验判断，也可配合扭力扳手控制调节力矩，保证同一组张紧索具的预紧力均匀一致，避免个别构件受力过大提前失效。
