ENGATE RAPIDO快装式凸轮锁紧机构

这套凸轮锁模型覆盖多种规格，核心价值在于通过凸轮偏心运动实现快速闭合与释放，适合需要频繁拆装、维护或换型的管路、箱体、夹具和工艺装备。现场操作时，操作者只需扳动把手，凸轮轮廓即可把轴向压紧力转化为稳定的锁止力；反向扳动则迅速脱开，减少螺栓逐颗紧固带来的辅助时间。

从结构上看，模型把锁体、销轴、凸轮压头和操作件作为一个整体表达，不同长度和头部形式对应不同安装边界。选型时不能只看外观，还要先确认被连接件的压紧厚度范围、安装孔位间距以及把手回转空间。若压紧面存在厚度公差或密封件压缩量，应优先选用具有调节余量的规格，避免锁止后虚压、过压或把手无法到位。

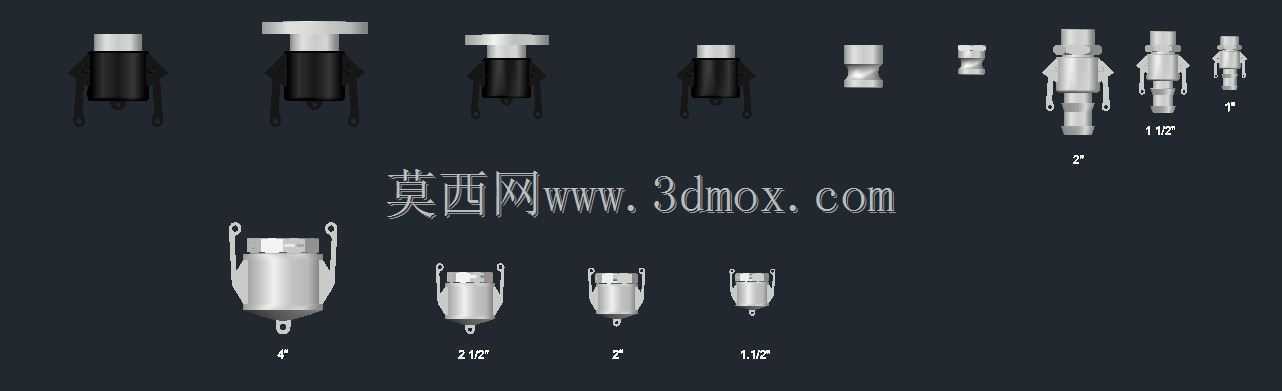

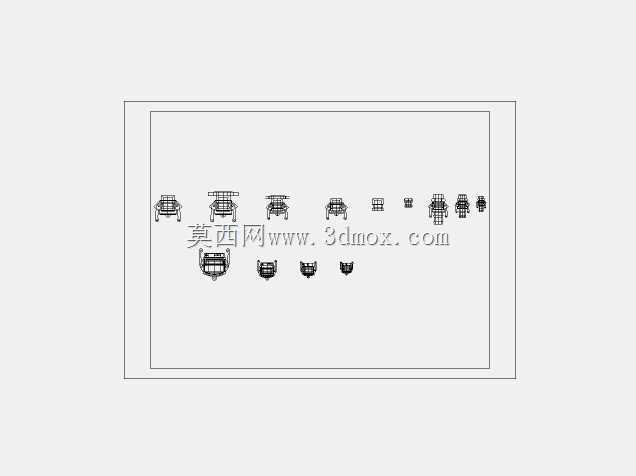

外形尺寸方面，图中给出了多组规格的相对比例关系，细长型适合空间狭窄、压紧行程较小的部位；带较大头部的型号可分散接触面压力，适合薄板或有密封垫的场合；双侧吊耳式结构则强调受力对称，在振动、拉扯或频繁开启场景下更有利于保持锁止状态。安装边界不仅包括锁体本身所占空间，还应预留手指操作区、把手摆动弧区以及维修工具接近空间，避免设备装配后出现干涉。

设计思路上，凸轮轮廓是关键。升程过大会造成操作力陡增并加剧磨损，升程过小则可能在振动后松脱；合理的轮廓应在进入锁止段后提供明确的过中心位置，使外力撤除后仍能保持自锁。销轴与孔的配合、凸轮接触面的硬度以及被压面的摩擦系数，都会直接影响锁紧可靠性。对于有密封要求的应用，还要把橡胶垫或O形圈的压缩特性纳入校核，使锁紧行程既满足密封比压，又不超过零件承载极限。

在三维建模阶段，这类零件适合按系列化方式处理：先建立基准骨架，约束安装孔、凸轮旋转中心和压紧面，再通过配置切换本体长度、头部直径和把手形式。这样做的好处是工程图、BOM和干涉检查能够同步更新，后续做设备改型时不必重新绘制整套机构。装配体中应重点模拟把手在开启、闭合两个极限角度的位置，确认与邻近管线、护罩和框架之间的安全距离。

实际应用中，凸轮锁常见于检测设备盖板、工艺小车、输送线旁工位器具、过滤装置、食品化工快接组件以及需要免工具开启的检修门。使用环境若存在粉尘、液体或腐蚀介质，还需结合材料、镀层和润滑方式评估耐久性；对振动较大的设备，则应考虑增加防松卡簧、二次保险或选择带自锁角度更大的凸轮形式。
