小型作业船舶多视角总体布局结构设计

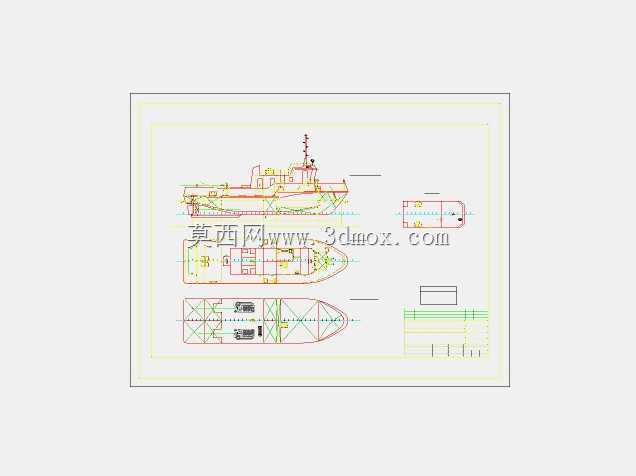

这套船舶总布置设计方案，覆盖了侧视、俯视、分层舱室剖视等多个核心视角，完整呈现了小型作业船舶的整体布局逻辑，可直接用于同类型船舶的方案论证、结构校核以及三维建模参考。从实际应用场景来看，这类小型船舶多承担近岸作业、内河交通、短途勤务等任务，设计过程中首先要平衡航行性能与舱室利用率的关系，侧视图清晰标注了船体的型线轮廓、上层建筑的高度边界、甲板设备的安装位置，确保航行时的重心高度控制在稳性要求范围内，避免上层建筑过高带来的风阻增大、稳性下降问题。俯视视角的总布置图明确了甲板区域的功能划分，船头区域的锚泊设备布置、中部上层建筑的通道预留、船尾区域的作业平台边界都做了清晰界定，能够保证人员通行、设备操作的空间余量，不会出现操作空间干涉的问题。分层舱室剖视图则细化了内部空间的排布，动力舱的设备安装位置、燃油舱的容积边界、乘员舱的空间划分都做了明确的规划，设计时充分考虑了设备检修的操作空间，动力设备周边预留了足够的拆装余量，管线排布的走向也顺着船体结构的加强筋位置布置，既能够利用船体结构保护管线，也能减少额外的管线固定支架，控制船体整体重量。在外形尺寸与安装边界的把控上，设计方案严格遵循小型船舶的通航限制要求，船体宽度适配内河航道的船闸通行尺寸，吃水深度满足近岸浅水区的航行需求，上层建筑的高度也考虑了跨河桥梁的净空限制，避免出现通航受阻的问题。整套设计的结构逻辑清晰，各视图的尺寸基准统一，船体的外板轮廓、内部肋板位置、舱壁分隔都在各视图中做了对应标注，建模时可以直接提取各视图的轮廓线生成三维曲面，再根据舱壁位置拆分内部结构，能够大幅减少建模过程中的尺寸核对工作量，也能避免不同视图尺寸不统一带来的结构干涉问题。对于船舶设计从业者来说，这套总布置方案的布局逻辑具备很高的参考价值，尤其是小型作业船的舱室功能划分、设备布置的空间预留思路，能够直接复用在同吨位船舶的方案设计阶段，减少前期方案迭代的时间成本。
