船舶中部舱段剖面结构参考三维数模

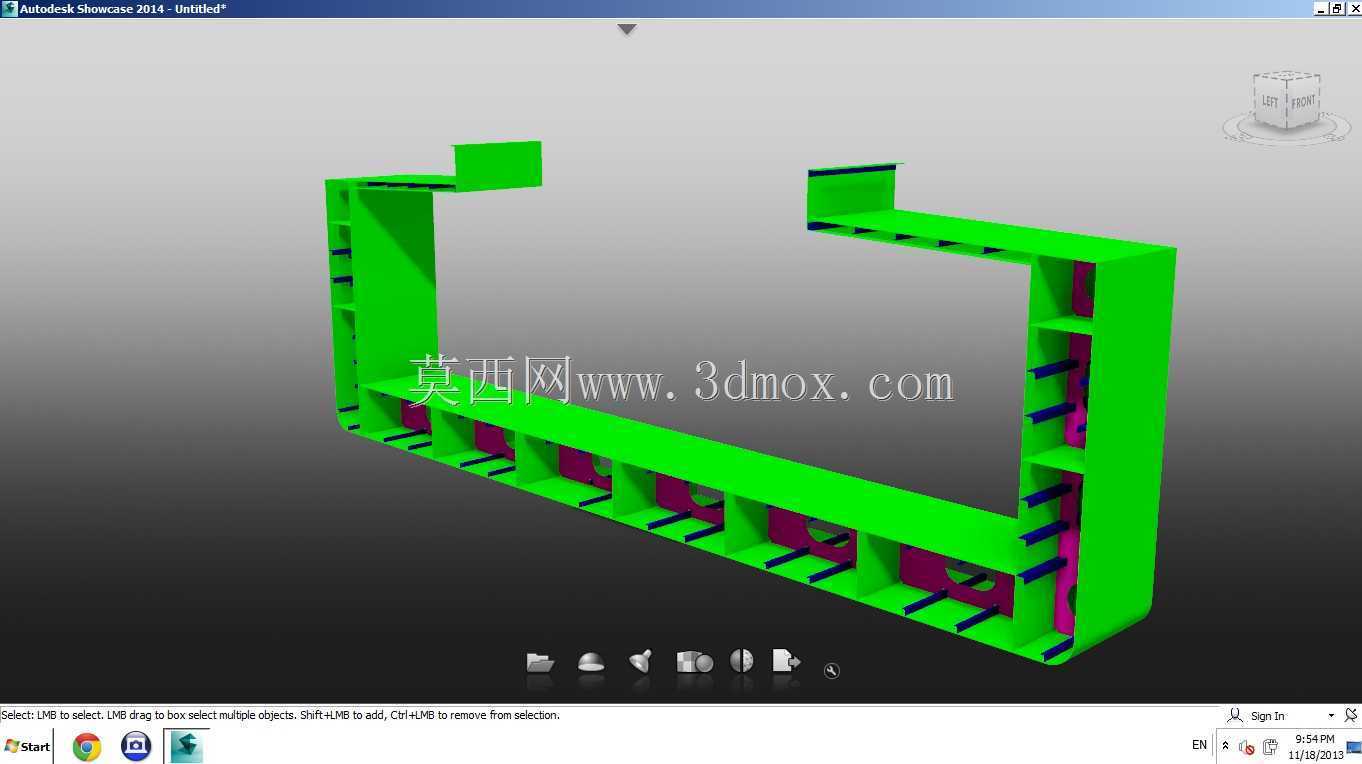

在船舶结构设计的前期方案论证、教学演示以及结构强度校核环节，船中剖面的结构参考模型是不可或缺的技术载体，该模型完整还原了船舶中部平行中体区域的典型双层底加舷侧强框架的组合结构形式，能够直观呈现船体中部的载荷传递路径与构件布置逻辑。从实际工程应用场景来看，这类剖面结构模型常被用于船体结构课程的具象化教学，帮助新人快速理解纵骨架式或横骨架式船体的构件组成，也可作为初步设计阶段的结构布置参考，辅助设计人员快速完成舱段结构的方案排布，避免在初始建模阶段出现构件逻辑错误。模型呈现的结构包含了船中区域的双层底肋板、纵向桁材、舷侧强肋骨、纵骨以及舱壁关联的连接结构，不同功能的构件通过颜色区分，能够清晰识别主要承力构件与次要加强构件的分布关系，其中双层底区域的纵桁沿船长方向连续布置，承担总纵弯曲产生的拉压载荷，横向肋板按规范间距排布，将底部载荷传递至舷侧结构，舷侧的强框架与底部肋板对应对齐，形成闭合的环形强框架，抵抗船体横向的变形与舱内载荷产生的外张力。设计思路上完全遵循钢质海船建造规范的构件布置逻辑，没有冗余的非结构构件，所有骨材的朝向、连接节点都符合实际造船的工艺要求，比如纵骨穿过肋板的开孔位置、强框架上的加强筋布置方向，都和实船建造的结构形式保持一致，能够直接作为结构建模的基准参考。从安装边界与尺寸逻辑来看，模型还原的舱段为船中典型的一个强框架间距段，横向覆盖了船底至舷侧顶部的完整剖面高度，纵向截取了包含两道横向强框架的分段长度，能够清晰展示横向构件与纵向构件的穿插连接关系，模型的结构边界预留了与相邻舱段对接的纵骨、纵桁延伸端，符合分段建模的拆分逻辑，在实际使用时，可基于该参考模型调整构件尺寸、骨材间距，适配不同吨位、不同船型的中部结构设计需求，也可将其导入有限元分析软件，直接赋予材料属性后划分网格，开展舱段的结构强度、屈曲强度的初步校核工作，省去基础结构建模的重复工作量。需要注意的是，该模型为结构参考形式，实际应用时需要根据目标船型的型线、载重要求、规范计算结果调整各构件的板厚、骨材规格以及框架间距，不能直接用于生产设计出图，但在方案阶段的结构沟通、教学演示、建模基准搭建环节，能够大幅提升工作效率，降低结构逻辑出错的概率。
