钢制双层小型油轮货舱段结构设计

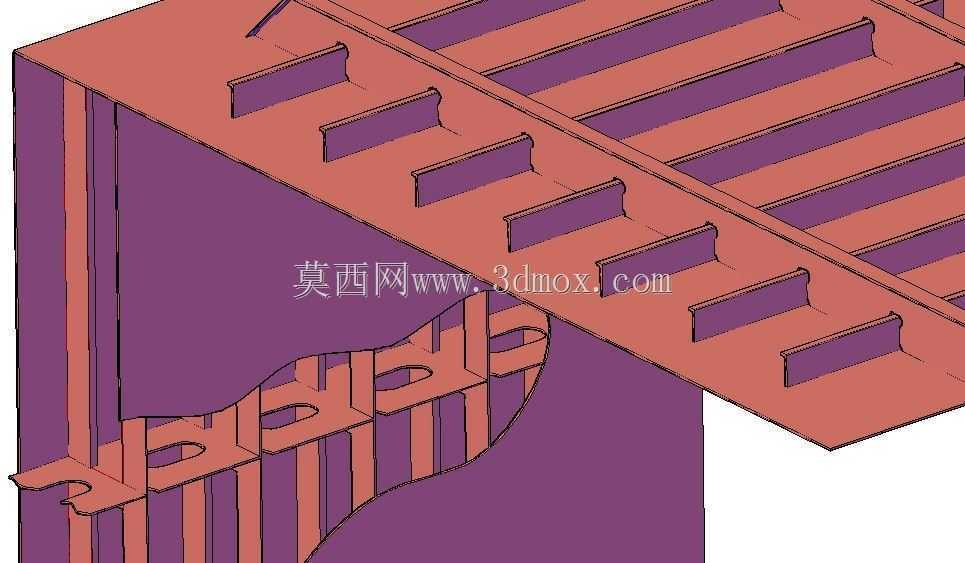

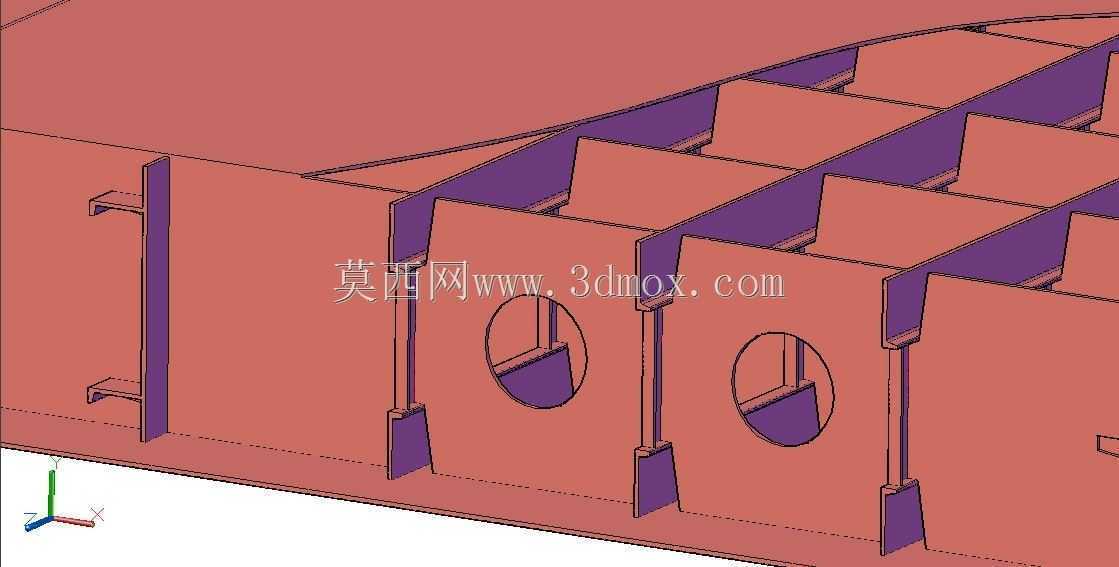

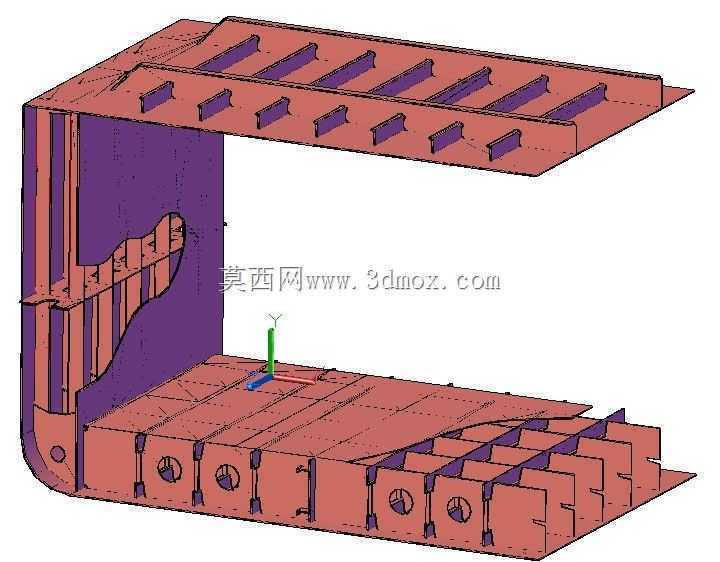

本次呈现的是小型油轮货舱区域的局部结构三维设计，聚焦货油舱核心承载与分隔构造，适配沿海及内河短途油品运输的作业场景，主要用于承载成品油、轻质原油等液态货物，同时满足船体总纵强度、局部抗冲击以及防泄漏的核心工程要求。从设计逻辑来看，该段结构优先遵循油轮双层壳的强制规范要求，双层底与舷侧双层结构形成连续的防护边界，即便发生意外碰撞、搁浅等工况，外层结构破损后内层壳仍可阻隔货油泄漏，大幅降低溢油风险。结构排布上，货舱内部设置多道纵向与横向的强桁材、肋板，将舱壁与甲板、底部结构连接为整体框架，图中可见的纵向骨材沿船长方向均匀布置，直接承担总纵弯曲产生的拉压应力，同时为外板提供支撑，避免板格在液货压力、波浪冲击力作用下发生失稳变形。侧面与底部的骨材间距经过载荷校核确定，兼顾结构强度与船体自重控制，避免过度冗余增加建造成本与运营油耗。从安装边界来看，该段结构两端预留与相邻货舱、机舱段的对接坡口，横向强框架的对位标记清晰，可直接在船台总组阶段完成环缝焊接，底部双层壳内的空间预留了管系、压载水舱的布置通道，舷侧双层结构内可设置通道供检修人员通行，无需进入货油舱即可完成结构巡检。甲板区域的开口边缘做了加厚补强处理，匹配货油装卸口、透气桅等附属件的安装要求，所有骨材与桁材的连接节点均采用连续焊设计，关键应力集中区域做了圆弧过渡处理，避免应力疲劳引发的结构裂纹。在实际运营场景中，该结构可承受货油装卸时的液压冲击、航行时的波浪拍击力以及不同装载工况下的结构变形，双层结构的空间也可作为压载水舱使用，通过调整压载水量匹配不同载货量下的船舶吃水要求，保证航行稳性。设计过程中对骨材的规格、板厚的选取均经过载荷迭代计算，在满足规范要求的前提下尽可能优化结构重量，钢材选用船用高强度钢，兼顾韧性与焊接性能，适配船厂的常规加工焊接工艺，无需特殊工装即可完成分段建造与总组。
