转子抹子传动执行组件结构设计

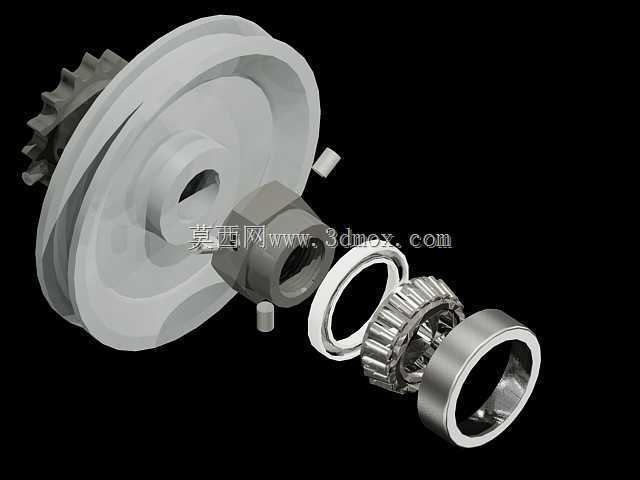

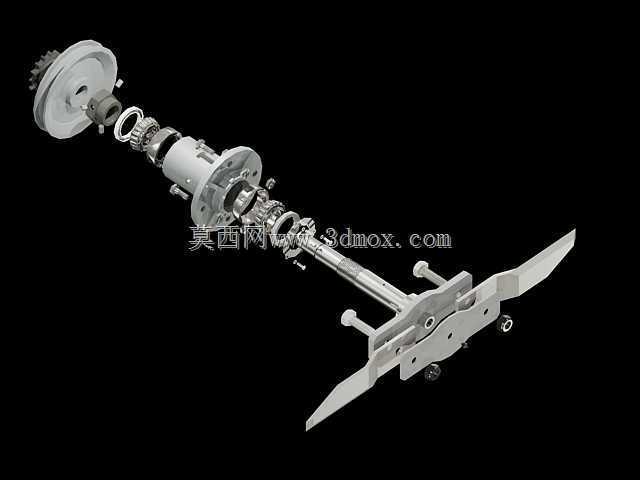

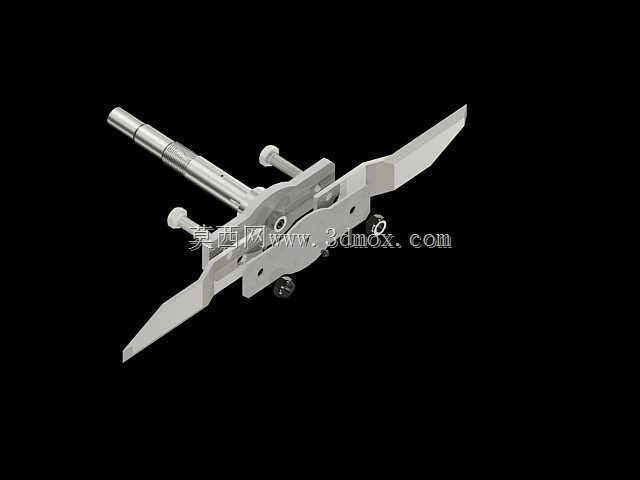

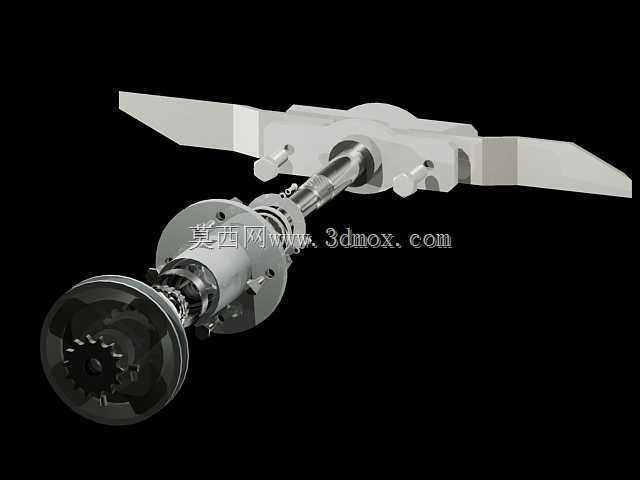

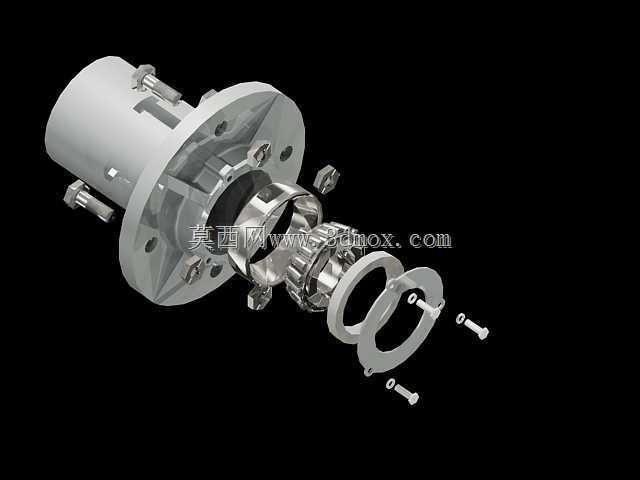

该组件为地面抹光作业设备的核心执行传动结构，主要适配小型手持式或手扶式混凝土抹光作业场景，在现浇混凝土面层整平、提浆、抹光工序中承担扭矩传递与抹刀驱动的核心作用，作业过程中可将动力端输出的旋转扭矩稳定传递至两侧抹刀安装位，带动抹刀完成定速旋转抹压作业，避免动力传输过程中出现扭矩损耗、径向跳动超差等影响抹光平整度的问题。从结构设计逻辑来看，整体采用同轴式传动布局，动力输入端设置链轮啮合结构，可直接匹配通用链条传动的动力输出端，无需额外加装转接法兰即可完成动力对接，降低整机装配时的适配改造成本；中间转轴段采用阶梯轴设计，不同轴径段分别对应轴承安装位、密封件安装位、连接锁紧位，各轴段过渡位置均设置圆角卸荷结构，可有效降低长期交变扭矩作用下的应力集中风险，提升转轴的疲劳使用寿命。两侧抹刀安装座采用对称式布局，安装座上预留的螺栓锁紧孔可适配不同规格的抹刀固定需求，安装座与转轴之间采用平键连接传递扭矩，同时加装径向锁紧螺钉防止作业过程中安装座出现轴向窜动，保证两侧抹刀的旋转平面度控制在合理公差范围内，避免抹光作业时出现面层接茬不平、局部抹压过度的问题。从安装边界来看，转轴输入端的链轮节圆尺寸、安装座的中心距、抹刀安装位的回转半径均按照常规手扶抹光设备的安装空间设计，可直接替换同类型老旧设备的磨损传动组件，无需对设备机架、动力安装位进行二次加工；转轴上的轴承位尺寸匹配通用深沟球轴承的安装公差，密封位可适配标准骨架油封，日常维护更换易损件时无需定制非标配件，降低设备运维的配件采购成本。结构设计过程中充分考虑了作业工况的负载特性，抹刀作业时接触混凝土面层产生的径向冲击载荷，可通过转轴与安装座的刚性连接结构传递至轴承位，再由设备机架的支撑结构分散承载，避免局部应力过大导致部件变形；整体结构无冗余设计，各部件的受力路径清晰，在保证结构强度满足作业负载要求的前提下，尽可能控制组件整体重量，降低作业人员手持操作时的负重负担，同时减少动力端的无效功率损耗，提升设备作业时的动力利用效率。
