带钢板弹簧减震结构的双轴拖车悬架

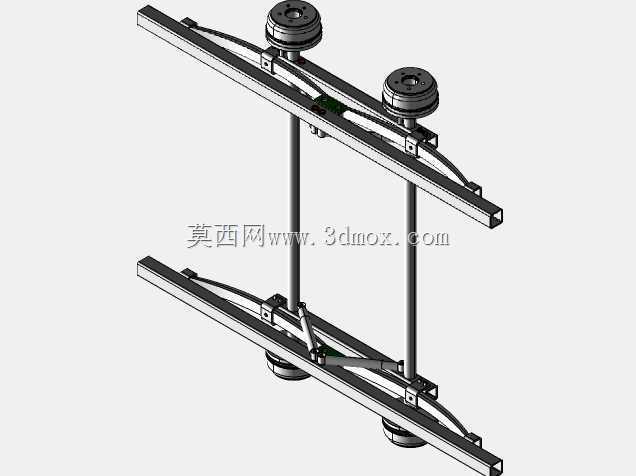

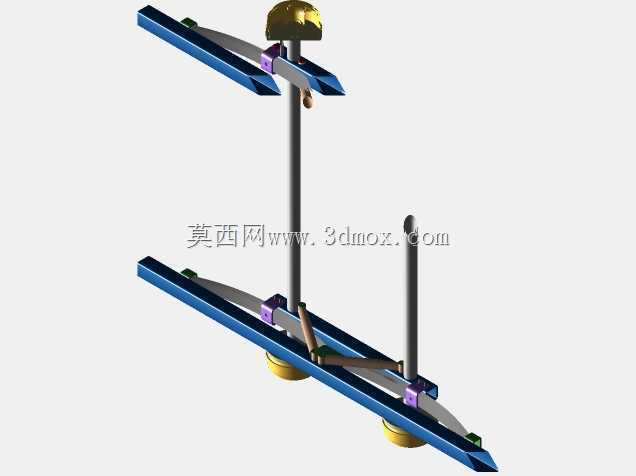

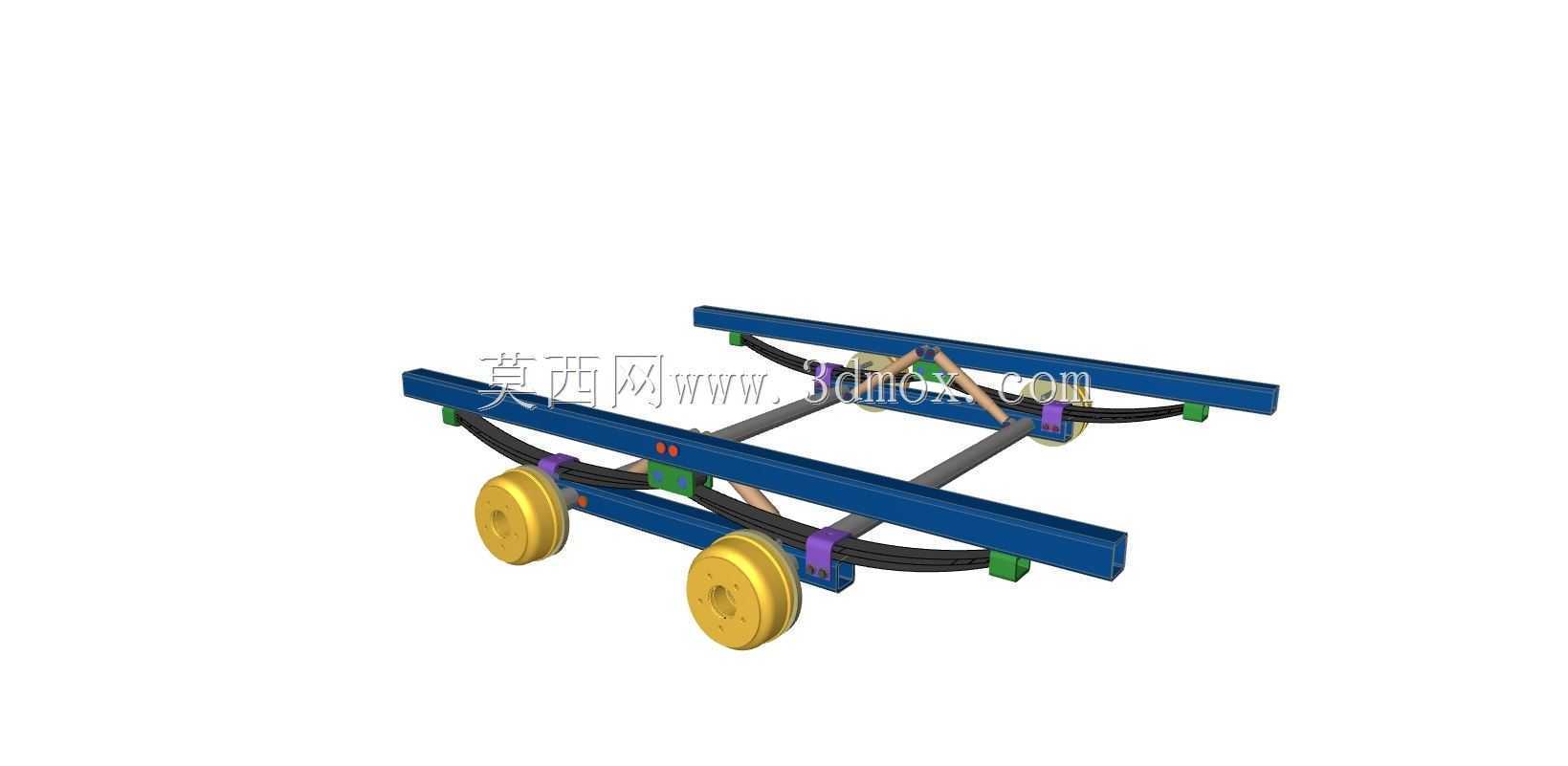

该悬架结构主要应用于场内转运拖挂车、小型货运拖挂单元的行走系统，作为车架与轮组之间的传力承载部件，承担整车载荷传递、路面冲击缓冲、行驶姿态保持的核心作用，适配非铺装厂区、短途接驳路段的复杂行驶工况，可匹配额定载重在3-8吨区间的拖挂设备使用。从结构设计逻辑来看，整套悬架采用纵置对称布置形式，两根主纵梁采用标准槽钢截面作为承载基体，横向设置多道圆钢横梁做抗扭连接，保证框架整体在偏载工况下不会出现菱形变形；弹性元件采用多片叠合的钢板弹簧，通过中部U型螺栓与车轴刚性固定，弹簧两端采用吊耳结构与纵梁铰接，其中一端为固定铰接端，另一端为活动吊耳端，可释放弹簧受压形变时的纵向伸缩量，避免弹簧出现附加弯曲应力。减震元件采用双腔液压减震器，上下端分别通过橡胶衬套与纵梁支座、车轴支架铰接，与钢板弹簧形成并联阻尼结构，可快速衰减钢板弹簧往复弹跳的振动能量，避免拖挂行驶过程中出现持续的余振，减少所载货物的颠簸冲击，同时降低车架焊缝的疲劳载荷。轮组安装位采用标准轮毂连接法兰，可匹配常见的钢制拖车轮毂，轮距参数适配常规1.8-2.2米宽度的拖挂车箱，安装时只需保证两侧悬架对称度偏差控制在2mm以内，即可避免行驶过程中出现轮胎偏磨、行驶跑偏的问题。设计过程中充分考虑了维护便利性，钢板弹簧的片间预留了润滑脂加注间隙，减震器的连接销轴采用快拆式卡簧固定，更换易损件时无需整体拆解悬架框架；所有铰接位置均设置有耐磨衬套，可缓冲行驶过程中的横向冲击，减少金属部件的直接磨损。整套结构的安装边界清晰，纵梁上预留的车架连接孔位采用等间距布置，可直接与标准槽钢厂标车架焊接或螺栓连接，无需额外做转接支架设计；车轴位置的安装座经过定位工装校验，同轴度偏差控制在行业标准允许范围内，装配后无需额外做四轮定位调整即可满足行驶要求。在实际工况验证中，该悬架在满载过减速带、坑洼路面时，钢板弹簧的形变行程控制在合理区间，不会出现刚性撞击车架的问题，减震器的阻尼匹配可将垂直振动加速度降低40%以上，有效提升拖挂行驶的平顺性，同时整套结构没有复杂的电控或液压辅助元件，故障率极低，适合长期在无专业维护条件的作业场景使用。
