管道式锥形进水端过滤装置结构设计

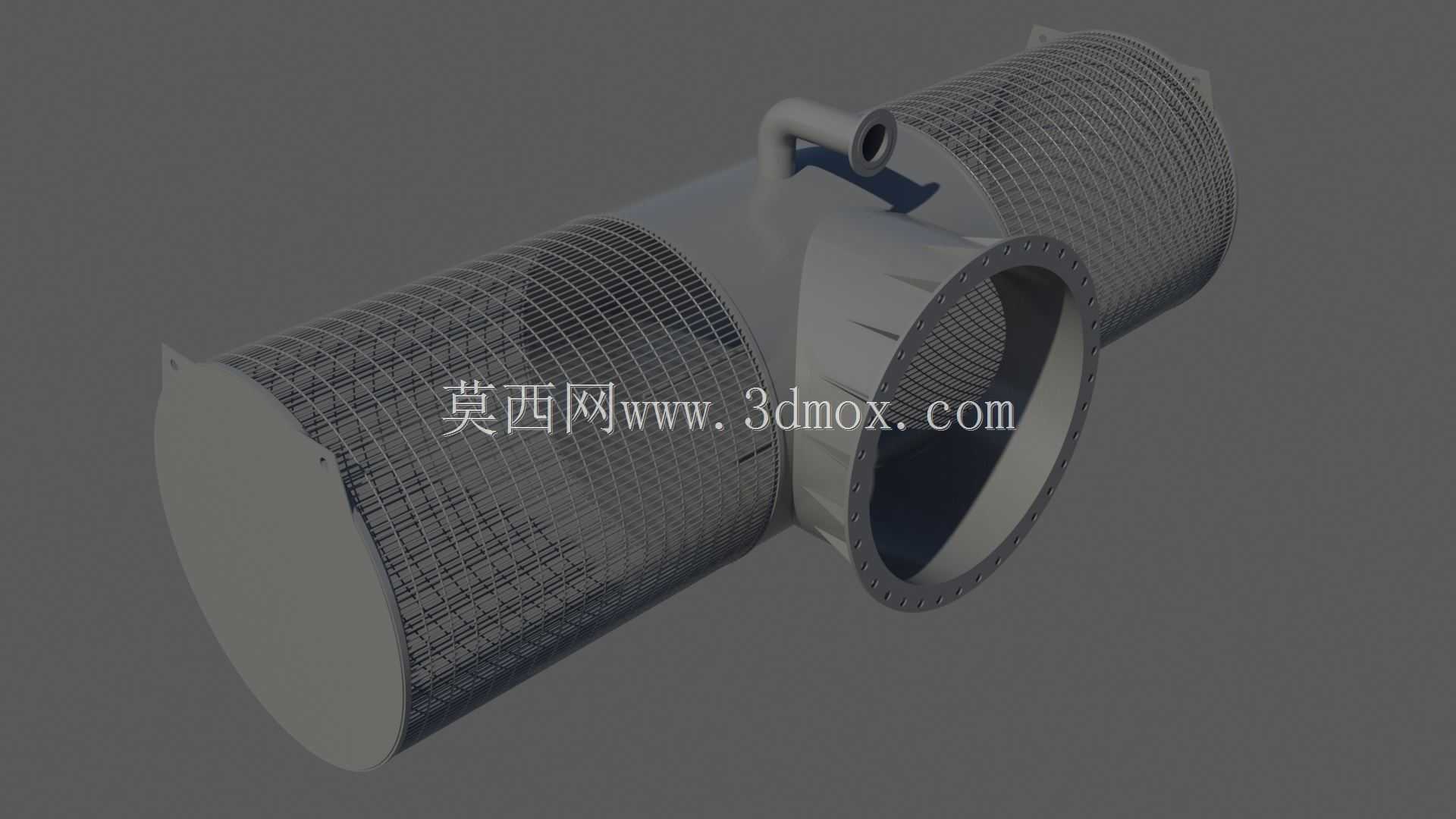

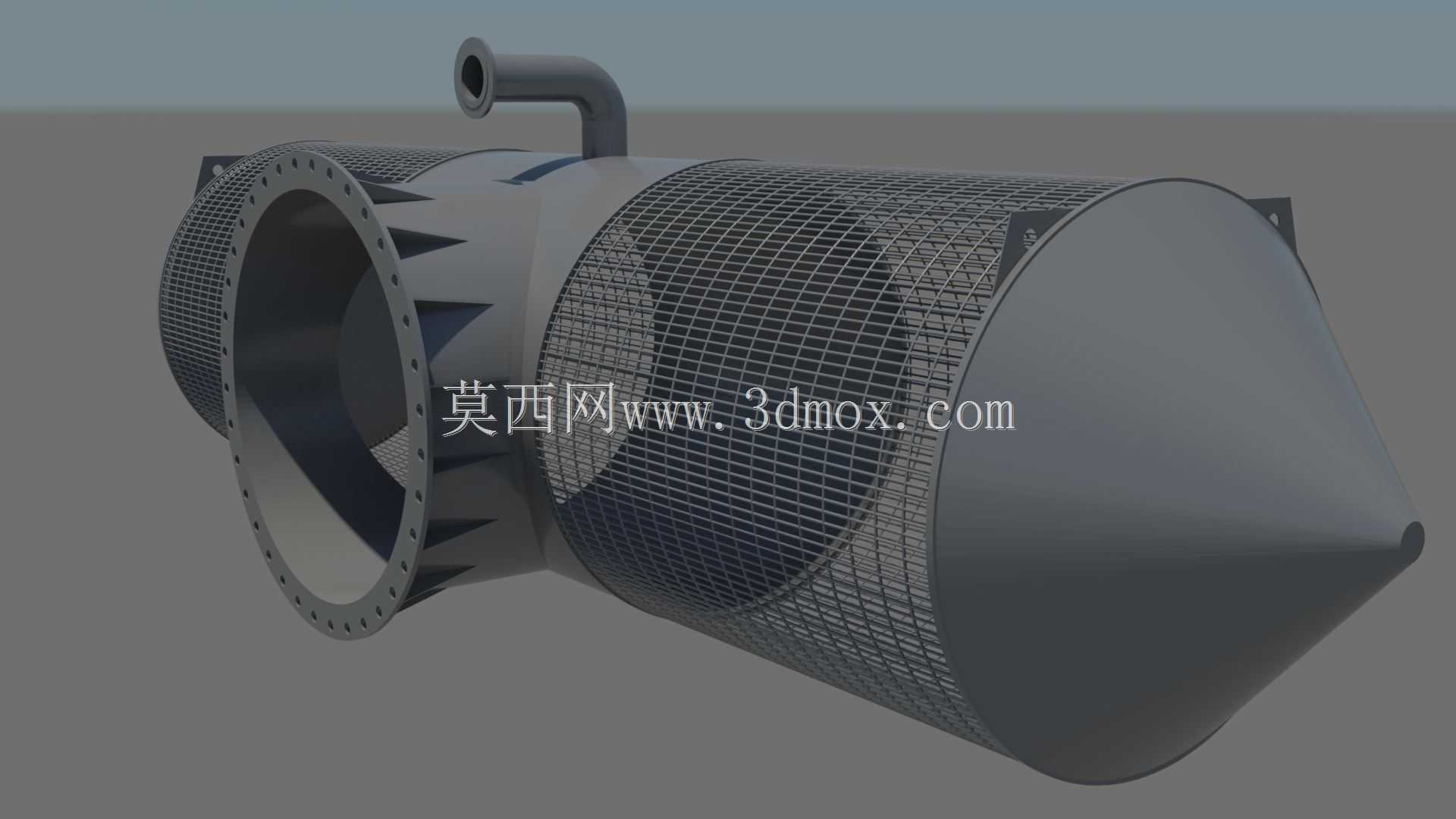

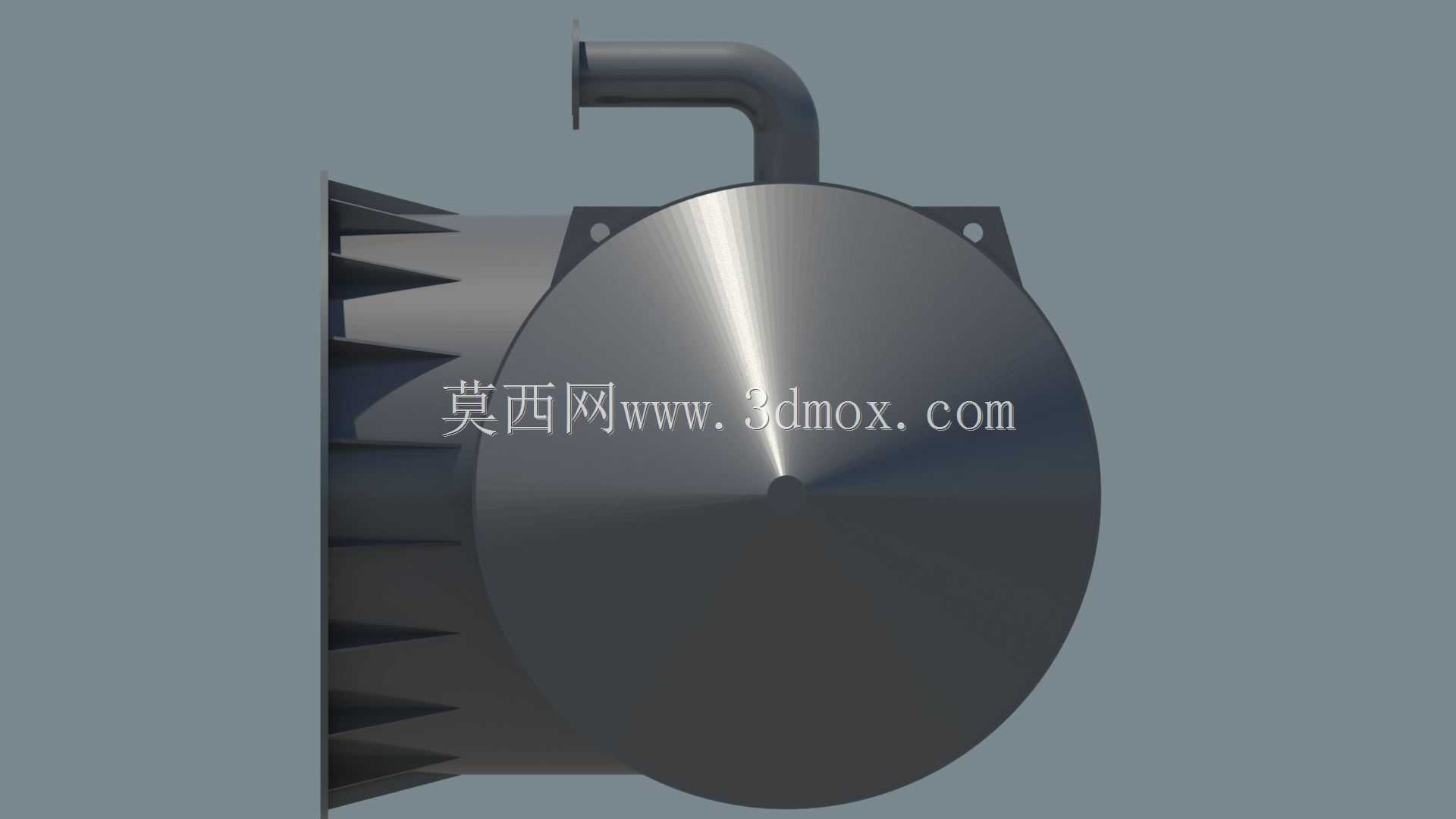

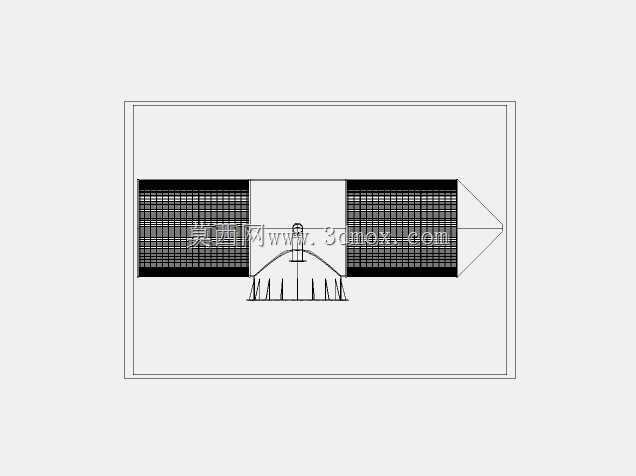

这款过滤装置主要应用于开式循环水系统的取水端，常见于电厂循环水取水、工业冷却水塔进水、市政取水泵站前置拦污环节，用来在水流进入主泵与换热设备前，拦截水体中裹挟的漂浮杂物、水生生物、大颗粒悬浮杂质，避免后续管路阀门、换热管束、叶轮流道被杂物卡涩或堵塞，降低后续精过滤设备的处理负荷。从结构设计来看，整体采用卧式同轴筒体布局，进水端设置带螺栓孔的法兰连接面，可直接与同公称通径的输水管道法兰对接，法兰端面的密封槽预留了常规橡胶垫片的安装空间，安装时无需额外加工适配接口。装置中段为通流过滤段，采用冲孔网板卷制的圆筒形滤网作为核心过滤元件，网孔规格适配常规取水场景的拦污精度，网板背部设置纵向加强筋，避免大流量取水时网面受水流压差作用发生形变塌陷。装置出水端采用锥形导流封头设计，区别于传统平盖封头的结构，锥形结构可以引导过滤后的水流平顺汇流进入后续管路，减少流道突变带来的局部水头损失，同时被滤网拦截的杂物会在水流冲刷作用下沿锥面滑落至筒体下部的积污区，避免杂物持续贴附在网面造成过水面积衰减。筒体上部设置小口径侧接支管，该接口可用于外接反冲洗管路、压差检测管路或者排气阀，在设备不停机的状态下，可通过该接口接入压力水对滤网进行反向冲洗，也可实时监测滤网前后的压差变化，判断滤网堵塞程度，安排检修清理周期。安装边界方面，整体结构的轴向长度、筒体最大外径均适配常规工业管道的安装间距，法兰螺栓孔的孔距、孔径符合对应通径的管路法兰标准，现场安装时可直接替换同长度管段，无需对现有管路进行大规模切割改造。设计过程中重点考虑了水下长期工作的结构强度，筒体壁厚满足1.0MPa工作压力下的强度要求，滤网与筒体的连接采用连续焊接工艺，避免出现缝隙导致未过滤的水流短路，锥形封头与筒体的连接位置设置过渡圆弧，减少应力集中，提升设备长期运行的结构可靠性。在实际选型应用中，可根据现场取水的流量要求、杂物类型调整网孔孔径、筒体长度与法兰通径，适配不同工况的取水过滤需求，该结构相比传统Y型过滤器，具备更大的通流面积、更低的流阻，更适合大流量、低扬程的取水系统使用。
