汽车拖车用带锁紧螺母牵引钩结构设计

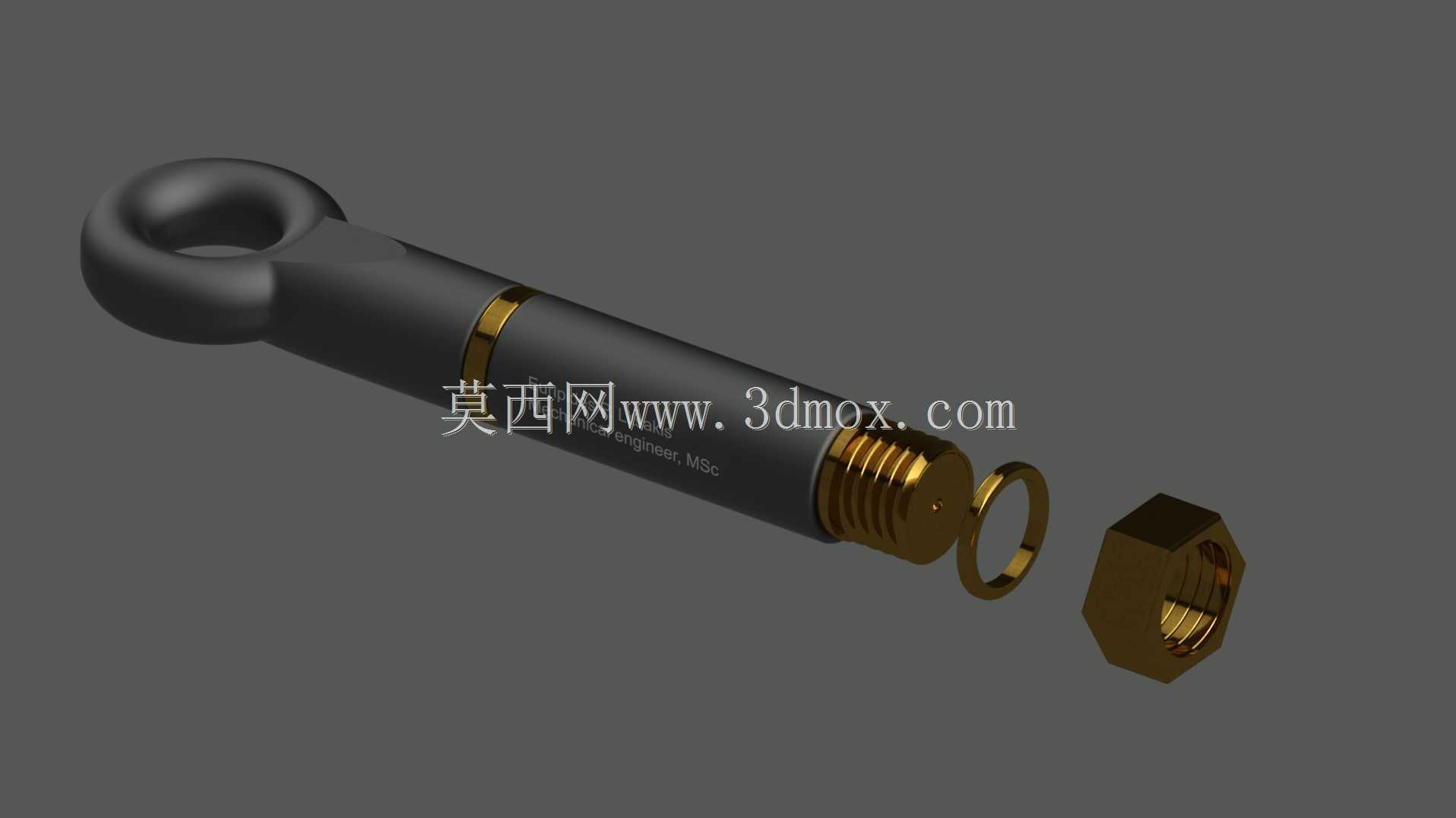

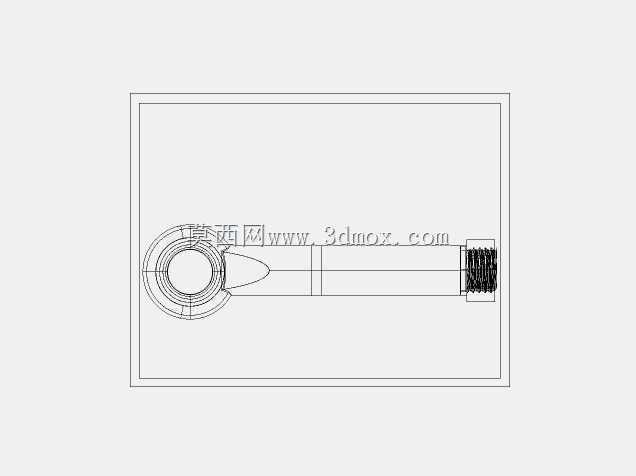

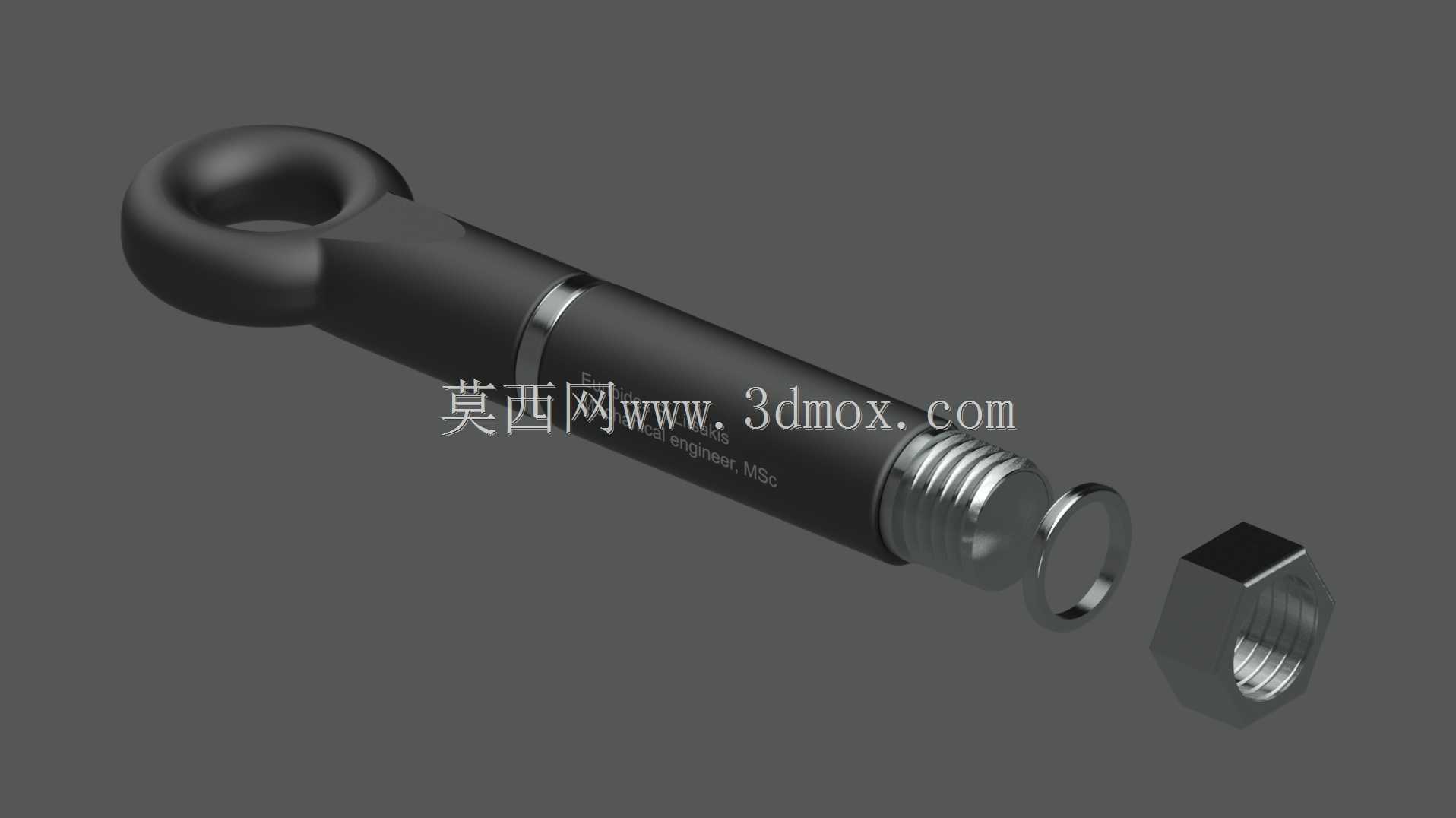

日常车辆应急救援场景中，牵引钩是实现故障车辆与施救车辆刚性连接的核心受力部件，除道路救援场景外，该类牵引钩也可适配小型行李拖车、场地短途转运挂车的挂接需求，在户外越野、厂区物料转运、民用车辆应急处置场景中均有广泛应用。这款牵引钩采用分体式组合结构，一端为封闭环形吊耳结构，可直接穿入拖车杠连接销或挂入拖车钩座，环形接触面做了圆弧过渡处理，避免应力集中导致的受力断裂风险，环体内壁预留了足够的销孔配合间隙，适配不同直径的连接销轴，降低现场安装的对位难度。杆身主体采用等直径圆钢设计，中段预留了扳手卡位的扁方结构，安装时可通过普通开口扳手或活动扳手施加拧紧力矩，无需定制专用工装即可完成装配。杆身末端加工有标准外螺纹段，配套同规格六角锁紧螺母，安装时将杆身穿过车辆前/后保险杠预留的牵引安装孔后，从内侧旋入锁紧螺母即可完成固定，螺纹段长度经过匹配计算，可适配不同厚度的保险杠安装基座，避免螺纹旋合长度不足导致的受拉脱扣风险，螺母与安装面之间预留了平垫圈安装位，可分散螺母对安装面的压应力，避免长期受力后安装面出现压溃变形。设计过程中首先对牵引钩的额定牵引载荷做了受力校核，环形吊耳的截面直径、杆身最小截面直径、螺纹小径均按照额定牵引力的1.5倍安全系数做尺寸匹配，避免突发冲击载荷下的部件断裂。整体外形做了氧化发黑表面处理，具备基础的防锈耐蚀能力，可适应户外雨天、泥泞路段的使用环境，杆身无尖锐外凸棱角，避免安装使用过程中剐蹭周边部件或操作人员。安装边界方面，环形吊耳的外轮廓直径控制在常规拖车钩座的开口尺寸范围内，杆身总长度适配多数家用乘用车、轻型越野车的保险杠安装腔深度，无需对车身结构做额外切割改造即可直接装配，六角螺母采用标准外六角尺寸，可与常规随车工具的扳手尺寸匹配，无需额外准备特殊规格工具即可完成拆装作业。
