快装式管线固定夹管结构设计

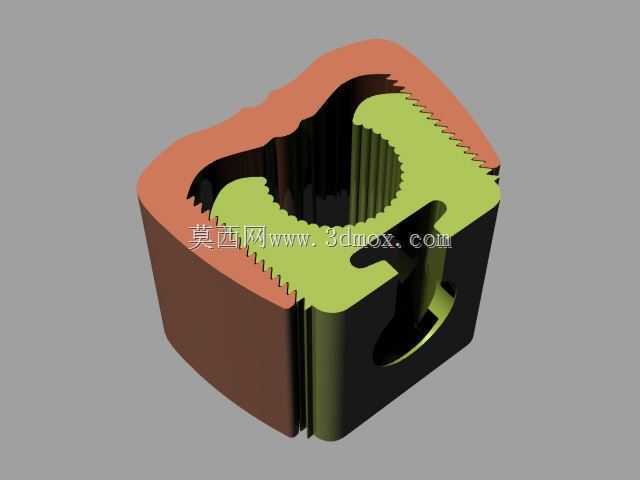

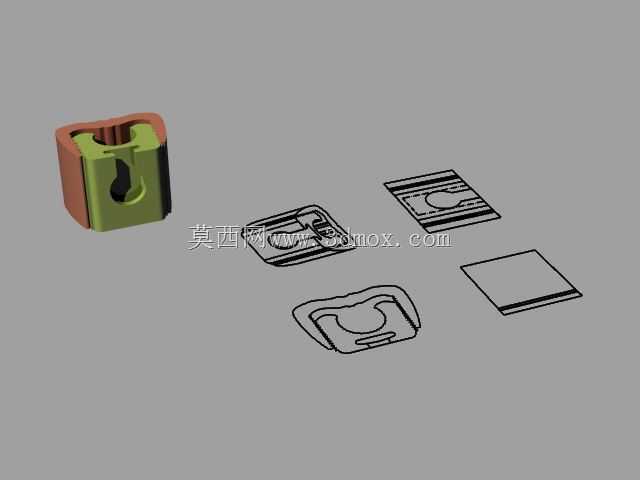

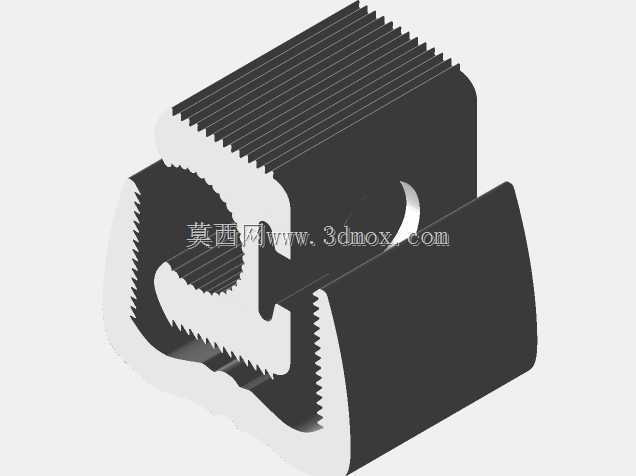

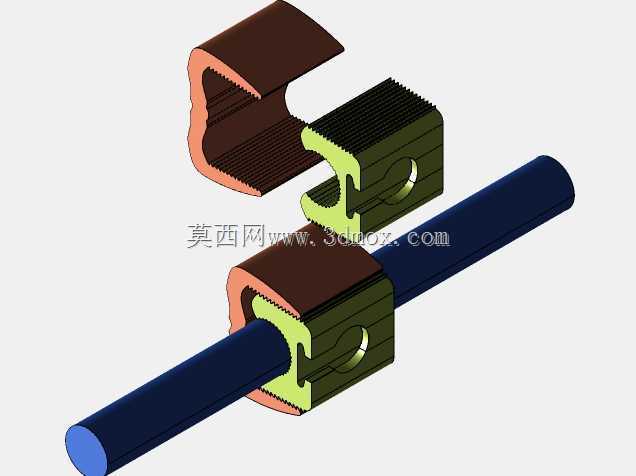

这款夹管主要面向工业现场的气液管路、线束线缆的快速固定场景，在自动化生产线、小型设备内部布管、机柜走线排布中都有广泛的适配空间，区别于传统的扎带、管卡，它的结构设计兼顾了拆装效率与夹持稳定性，不需要额外工具就能完成管线的装拆，后期维护更换管线时不需要破坏原有固定结构，能大幅降低现场运维的操作成本。从结构设计逻辑来看，这款夹管采用分体式卡扣组合结构，主体夹持部分做了适配圆管外壁的弧形内凹面，内壁预留了细微的防滑齿槽，当夹管扣合后，齿槽会轻微贴合管线外壁，既不会因为夹持力过大损伤薄壁软管或者线缆外皮，也能避免设备运行振动时管线出现滑移、窜动的问题。夹管两侧的卡扣结构做了导向斜面设计，装配时只需要对准上下卡扣位置施加按压力就能完成锁合，解锁时只需要撬动侧边的卡扣凸耳就能快速打开，不需要额外配备螺丝刀或者卡簧钳这类专用工具，在狭小的设备内部安装空间里操作优势非常明显。从安装边界来看，这款夹管的底座部分做了平整的安装面，预留了两个对称的固定孔位，可以适配M3-M4规格的自攻螺丝或者螺栓进行固定，安装时不需要在固定面做复杂的沉孔加工，平整的安装面能保证夹管固定后不会出现歪斜，夹持的管线走向能保持顺直，避免管线因为固定点歪斜出现局部折弯导致的通径变小或者线缆折损问题。夹管的整体外形做了圆角过渡处理，没有尖锐的棱角，在布线布管过程中不会刮伤操作人员的手套，也不会划破相邻的管线外皮，适配的管线外径范围覆盖常见的小型气动软管、低压流体输送管以及多股组合线束，在多管线并排排布的场景下，还可以通过夹管侧边的定位卡槽实现多个夹管的拼接组合，不需要额外增加安装孔位就能实现多根管线的并行固定，能有效节省设备内部的安装空间。在实际选型使用时，需要注意夹持的管线外径不要超过夹管内弧面的最大适配尺寸，否则会导致卡扣无法完全锁合，长期使用容易出现松脱；如果是固定带有振动的管路，比如空压机出口的气管、小型泵体的连接水管，可以在夹管内弧面粘贴薄橡胶垫来进一步提升缓冲减振效果，避免长期振动导致夹管卡扣出现疲劳松脱。这款夹管的结构没有复杂的异形曲面，常规的注塑或者钣金冲压工艺都能完成加工，量产时的工艺成本较低，适合作为设备的标准紧固件进行批量配套使用。
