工业管路防回火安全截止报警装置

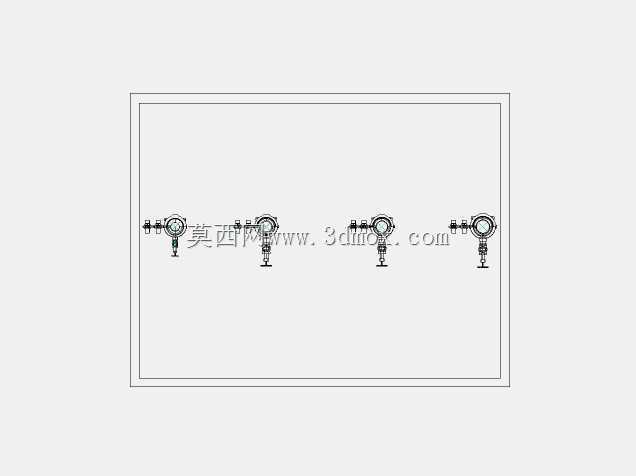

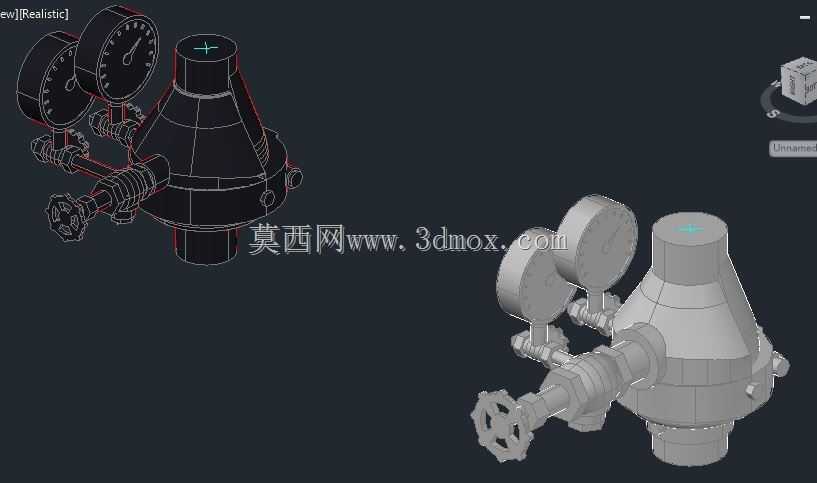

在燃气输送、可燃流体管路、工业燃烧系统的管网布局中，这类防回火安全装置是阻断火焰逆向传播的核心防护部件，常安装在燃烧器前端、可燃介质主管路分支节点位置，避免管路内压力波动、回火窜燃引发的上游管网爆燃风险。从结构设计来看，装置主体采用上窄下宽的锥台形铸钢腔体，下部为标准法兰对接接口，可直接与同通径的工业管路法兰配对安装，安装时需保证腔体垂直于管路轴线，两侧预留不小于200mm的操作空间，方便后期对阀瓣组件进行检修维护。腔体侧部分支出两路带针型阀的压力检测接口，配套两块径向安装的压力表，可实时监测阀前、阀后管路的介质压力差，当出现回火导致阀后压力骤升、火焰逆向窜入腔体时，内部的止回阀瓣会在压差与火焰冲击作用下快速闭合，切断介质通路，同时触发压力联动的报警信号，提醒值守人员及时排查燃烧端故障。设计过程中优先考虑了腔体的流道平顺性，内部流道做了圆弧过渡处理，避免介质流动过程中出现涡流压损，正常通流状态下的压力损失控制在5%以内，不会对前端燃烧设备的介质供给造成影响。侧置的手轮截止阀可在设备检修、管路维护时手动切断介质通路，实现检修段与主管网的物理隔离，手轮操作力矩符合通用工业阀门的操作力标准，单人无需额外辅助工具即可完成启闭操作。两个压力表的安装位置做了抬高处理，避免管路凝液、介质杂质进入压力表引压管造成堵塞，引压管根部配置的针型阀可在压力表校验、更换时单独切断引压通路，无需排空整个管路的介质，大幅降低日常维护的工作量。装置的安装边界需注意与周边管路支架、保温层的距离，压力表外侧预留至少100mm的读数空间，手轮操作侧预留不小于300mm的操作空间，避免安装后出现操作干涉、读数困难的问题。内部止回阀瓣采用耐温耐磨的密封材质，可承受短时高温火焰冲击，闭合响应时间小于0.5秒，能在回火发生的瞬间完成通路阻断，有效将火焰限制在燃烧端侧，不会蔓延至上游供气管网。
