气动驱动双向自动控制阀结构设计

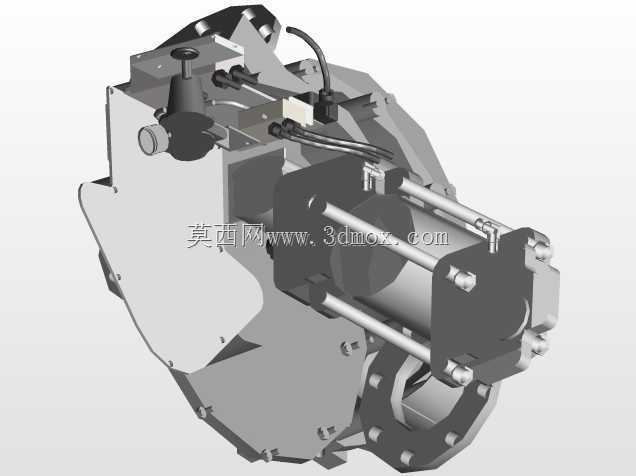

这款双向自动阀主要面向工业流体管路的双向通断自动控制场景，常见于化工流体输送、气动控制系统、工艺管路切换等工况，可在不改变管路连接走向的前提下，完成两个方向介质通路的自动启闭控制，替代传统手动阀的人工操作环节，适配远程自动化控制的管路系统需求。从结构设计来看，该阀采用气动执行机构与阀体一体化集成的布局，执行端采用双气缸平行排布的结构，搭配导向杆保障活塞运动的同轴度，避免长期动作出现偏磨卡滞问题；阀体流道采用对称式设计，双向流通的流道截面一致，可降低介质双向流动时的压损，避免单侧流道缩径带来的流量限制。设计过程中优先考虑了安装边界的适配性，阀体侧部的连接法兰采用标准螺栓孔位布局，可直接对接同通径的工业管路法兰，执行机构的整体外轮廓做了倒角收边处理，避免安装时与周边管路支架、邻近阀组产生干涉，气动接口设置在执行机构顶部侧方，预留了足够的气管接驳空间，无需额外加装转接头即可完成气路连接。功能层面，该阀依靠气动压力驱动阀芯动作，相比电磁驱动的阀件，更适配大口径、高压力的管路工况，动作过程平稳无冲击，可通过调节供气压力调整启闭的作用力，适配不同粘度、不同压力等级的介质控制需求；阀体上集成的位置反馈组件可实时输出阀芯位置信号，接入设备的控制系统即可实现阀位的远程监控，避免出现阀位不到位引发的管路泄漏、介质断流问题。从结构细节来看，阀芯与阀座的密封面采用堆焊硬质合金的设计，可耐受含微小固体颗粒的介质冲刷，延长密封副的使用寿命；执行机构的活塞部位采用双重密封圈结构，一层负责动密封保障气缸腔室的压力稳定，一层负责防尘阻隔，避免环境中的粉尘、水汽进入气缸内部磨损缸壁。整体结构的紧固件均采用内六角圆柱头螺栓，排布规整，既保障了连接强度，也方便后期维护时的拆装操作，所有外露的金属部件表面都做了氧化防锈处理，可适配车间、户外管路等多场景的安装环境，无需额外加装防护外罩即可长期稳定运行。
