储罐底部用截断控制罐底阀结构

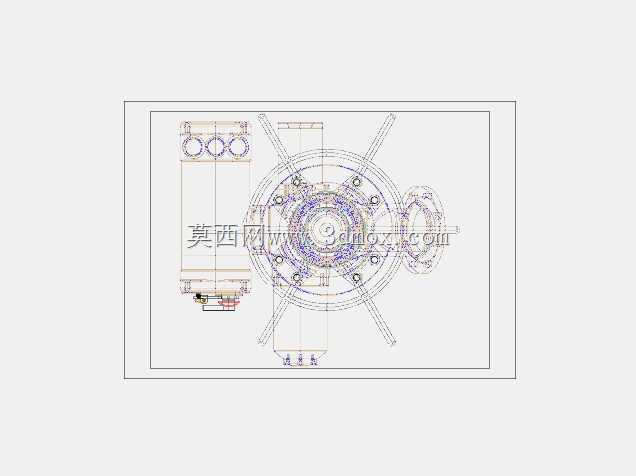

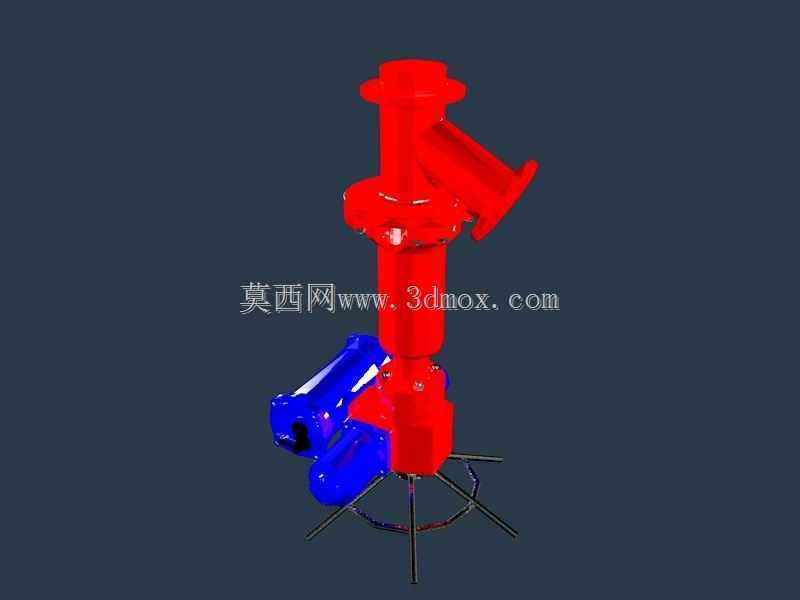

在化工原料存储、食品酱料生产、制药配液系统的储料罐排料环节，罐底阀是直接决定排料残留率、介质污染风险的核心配套部件，不同于常规侧装截断阀，这类阀门直接贴合储罐底部锥段或平底的最低排料口安装，从根源上消除罐底排料死区，避免高粘度介质、含颗粒浆料长期积存在罐底引发的物料变质、结块堵管问题。从结构设计逻辑来看，这款罐底阀采用了法兰直装式的对接结构，安装面与罐底排料口的密封面做了共面度适配设计，安装时无需额外加装过长的过渡短接，能让阀芯开启后的流道入口直接与罐底内壁齐平，排料时介质可无阻碍流入阀腔，针对易结晶、高粘度的介质工况，阀腔内部做了流线型圆弧过渡，没有直角积料槽，配合阀瓣的升降式启闭结构，启闭过程中阀瓣沿流道中心轴线运动，不会对介质流道产生侧向剪切，也能避免大颗粒介质卡滞在密封副之间。从安装边界来看，这款阀的顶部对接法兰采用了标准储罐底法兰的孔位布局，可直接适配公称容积5-50立方的立式储料罐，阀体侧面预留了操作机构的安装接口，既可以适配手轮式手动操作结构，也能加装气动、电动执行机构实现远程自动启闭，阀体的侧向排料口采用标准法兰连接，可直接对接下游的输送管道、计量泵或者分装设备，不需要额外做变径转接。在实际工况应用中，这类罐底阀需要承受罐内介质的静压力，同时还要耐受定期CIP清洗时的高温冲洗液、酸碱清洗剂腐蚀，因此密封结构采用了软硬复合的密封设计，阀瓣密封面在关闭时能完全贴合阀座密封面，关闭状态下无内漏，同时密封件可快速拆卸更换，不需要将整个阀体从罐底拆下就能完成维护，大幅降低生产间隙的维护耗时。设计过程中针对阀杆的受力做了优化，阀杆采用带导向套的支撑结构，长期启闭过程中不会出现阀杆偏磨导致的密封失效，针对带搅拌装置的储罐，阀体入口处还做了防涡流结构，避免排料时搅拌产生的漩涡卷入大量空气，影响下游计量精度或者造成输送泵气蚀。从外形尺寸来看，这款阀的整体高度控制在较低范围，不会因为安装阀门额外抬高储罐的整体安装高度，减少了厂房空间的占用，阀体外部的加强筋布局兼顾了结构强度和轻量化要求，在满足公称压力工况下的强度要求同时，不会让阀体整体过于笨重，方便现场安装吊装。
