长距离水平散料输送螺旋给料设备结构

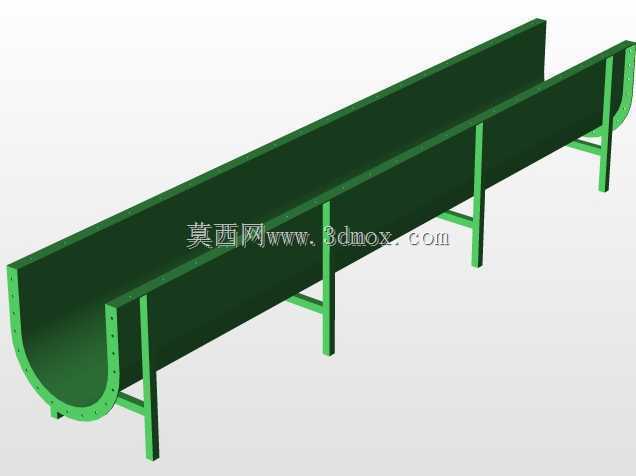

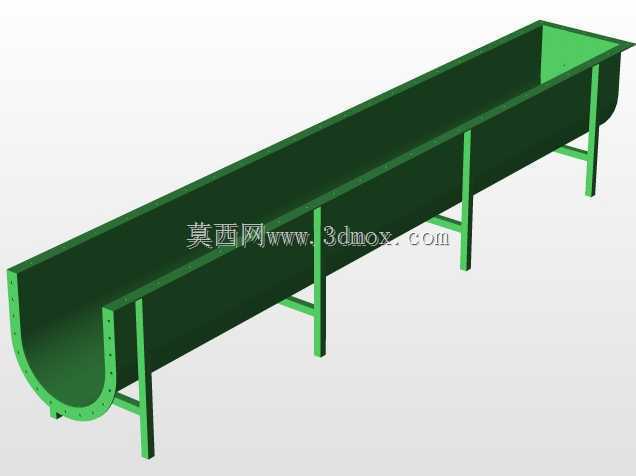

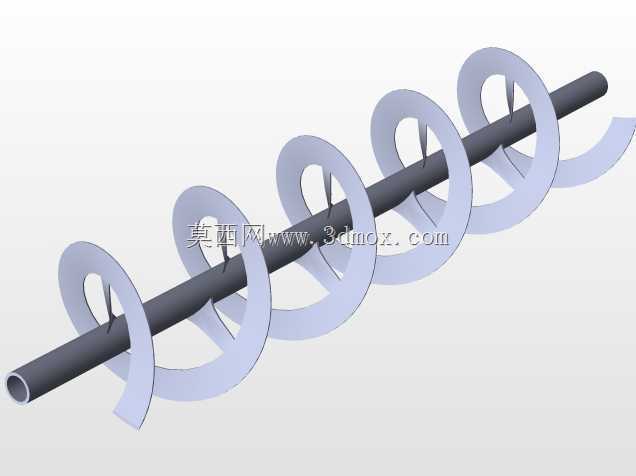

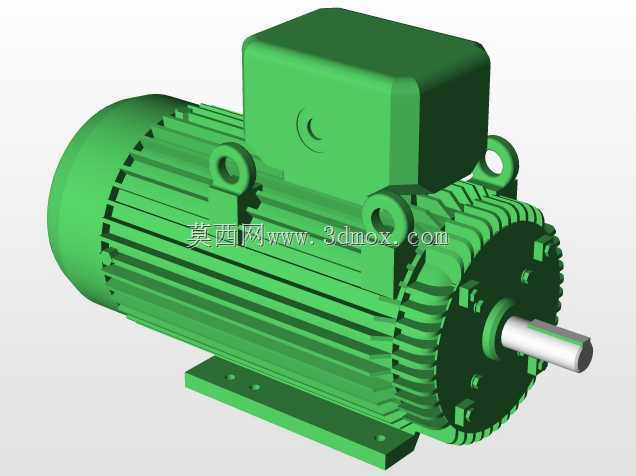

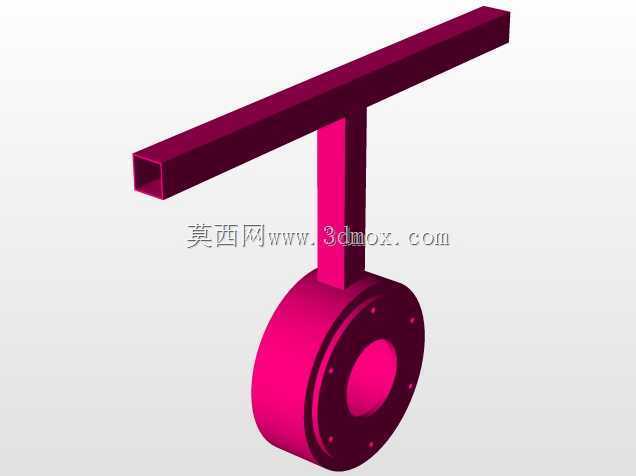

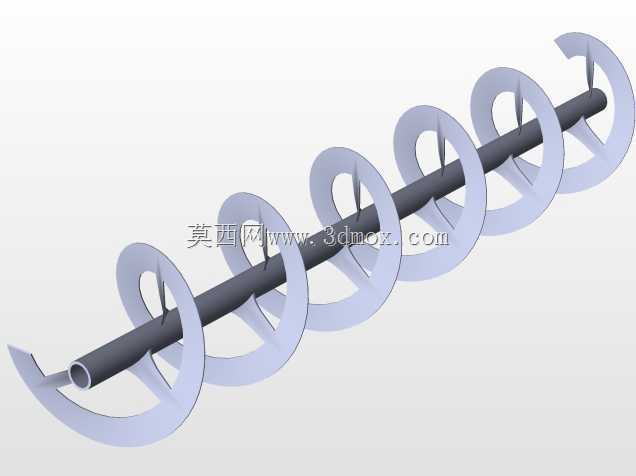

在散料转运的工业场景中，这类水平布置的螺旋输送设备常被用于煤炭、颗粒状矿料、粉状工业原料的密闭式转运作业，尤其适配厂区内短中距离的物料接力输送需求，可避免敞开式皮带输送带来的物料洒落、粉尘外溢问题，在选煤厂、火力发电厂输煤段、粮食加工仓储线、建材生产粉料输送环节都有广泛应用。该设备采用驱动端直连的布置形式，驱动单元集成电机与减速组件，直接与螺旋轴端连接，省去了中间传动的链轮、皮带轮结构，能减少传动环节的功率损耗，同时压缩设备整体的轴向安装空间，适配厂房内狭窄的设备排布区域。设备的输送长度设定为30米，这个长度区间刚好覆盖多数车间内原料仓到加工设备进料口的距离，不需要额外增设中间转运料斗，可减少物料转运过程中的堵料、漏料风险。设计过程中，螺旋叶片采用等距实体面型结构，针对煤炭这类磨琢性中等、堆积密度适中的散料，等距叶片能保证物料在槽体内匀速向前推进，不会出现局部物料积压导致的负载骤增问题；槽体采用分段式法兰连接结构，每段槽体的长度适配常规运输与吊装尺寸，现场安装时可根据实际排布需求微调拼接位置，槽体顶部设置可快拆的密封盖板，日常检修时可快速打开清理叶片间卡滞的杂物，也能方便观察内部物料的输送状态。设备的进料口设置在靠近驱动端的槽体顶部，可对接上游料仓的出料溜槽，出料口布置在尾端底部，可直接衔接下游提升设备或者加工主机的进料口，进出料口的法兰尺寸采用通用的散料设备接口标准，不需要额外制作转接件就能完成现场对接。驱动端的轴承座采用外置式密封结构，避免槽体内的粉尘进入轴承润滑腔，延长轴承的维护周期，尾端设置轴向止推结构，可承受螺旋推送物料时产生的轴向反力，防止螺旋轴运行过程中出现轴向窜动，避免叶片刮蹭槽体内壁。设备的安装基础只需要在进出料端、中间支撑位置预设预埋钢板即可，不需要做整条通长的混凝土基础，能降低现场安装的土建成本，槽体的侧壁预留有观察孔与堵料清理口，运行中如果出现物料卡滞，不需要拆解整段槽体就能快速疏通。针对37.5t/h的输送能力，设计时核算了螺旋轴的转速与叶片直径的匹配关系，保证物料在槽内的填充率处于合理区间，既不会因为填充率过高导致驱动过载，也不会因为填充率过低降低输送效率，同时螺旋轴的中间支撑采用吊挂式轴承结构，支撑位置的叶片做了间断避让处理，减少支撑结构对物料输送的阻碍，避免长距离输送时螺旋轴出现挠曲变形。
