烟包印刷工序微型皮带输送装置

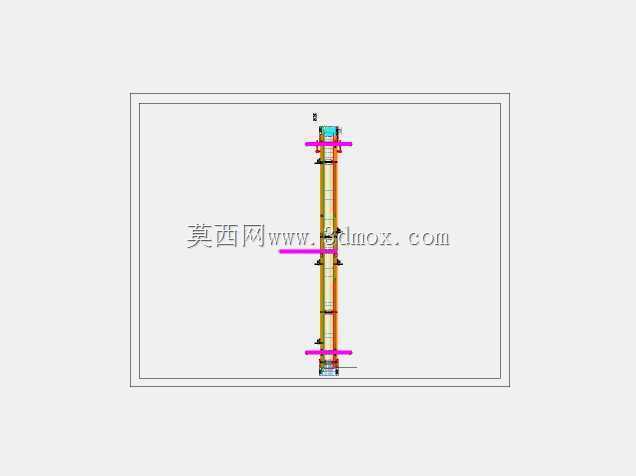

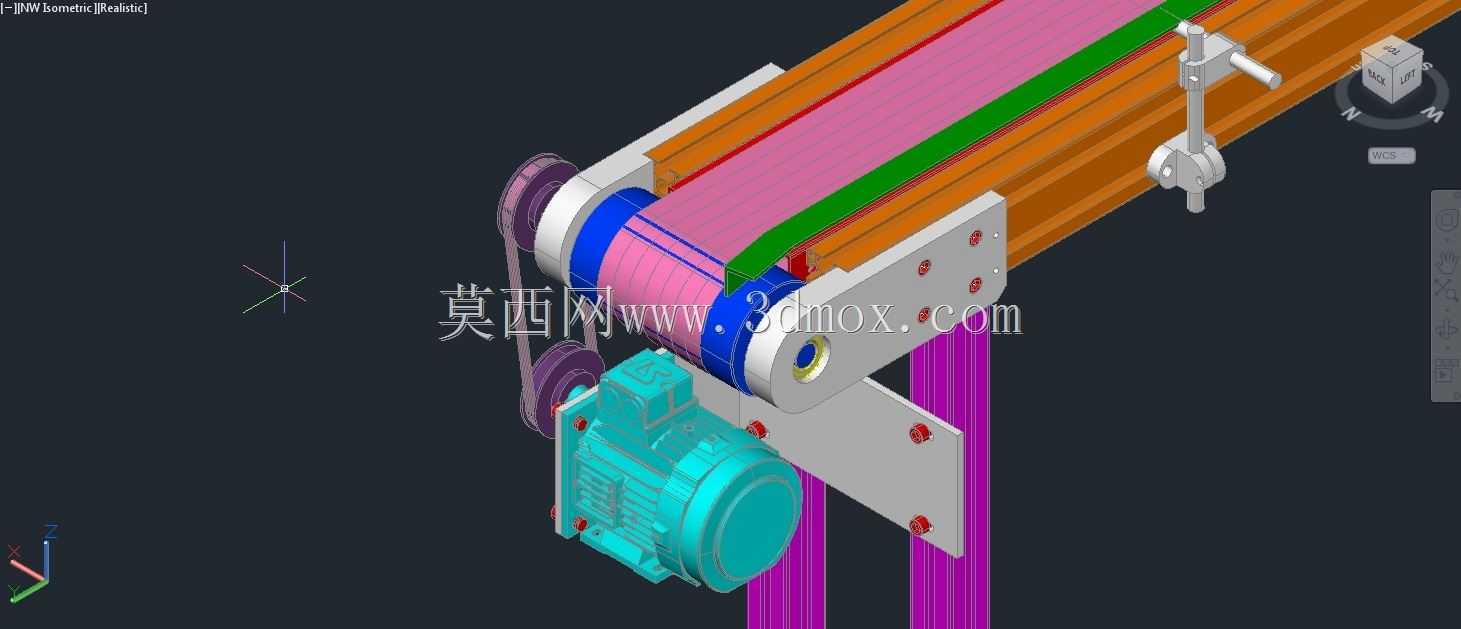

在卷烟包装印刷的后段工序里，物料的平稳短距传输一直是影响成品合格率的关键环节，这款微型输送装置正是针对该场景下的窄幅物料传输需求设计，适配烟包最终印刷环节的工位间物料转运，避免印刷完成的烟包在转移过程中出现剐蹭、移位、表面污损等常见问题。从结构布局来看，装置采用侧装驱动电机的布置形式，将驱动单元固定在输送机架体的侧下方，既压缩了整机的横向占用空间，也避免电机本体突出到输送通道上方干扰物料通行，同时电机输出端通过带轮传动连接主动辊，传动路径短、传动效率损失小，日常维护时只需拆卸侧部护板即可完成带轮张紧度调整与传动带更换，不需要拆解整个输送架体。输送面采用窄幅平皮带结构，皮带两侧设置有高度可调的导向挡条，挡条通过侧部的锁紧旋钮固定在架体上，可根据不同规格烟包的实际宽度调整挡条间距，确保烟包在输送过程中始终沿皮带中线行进，不会出现偏斜卡料的情况；皮带下方设置有光滑的承托板，承托板与皮带背面的间隙控制在0.2mm以内，避免皮带在承载物料时出现下凹变形，保证烟包输送过程中的平面度，满足印刷工序对物料传输位置精度的要求。机架主体采用折弯钣金件拼接而成，各连接位置均采用内六角螺栓紧固，整体刚性满足高速启停的输送需求，架体底部预留有标准的安装孔位，可直接固定在印刷设备的出料工位架体上，也可搭配可调高度的支撑脚独立架设在两个工序工位之间，安装边界灵活，不需要对现有生产线的布局做大规模改造即可完成加装。主动辊与从动辊均采用两端带轴承的装配结构，从动辊端设置有皮带张紧调节机构，通过调整辊体两端的顶丝即可改变辊体间距，实现皮带张紧度的微调，调整过程中可保证辊体两端的平行度，避免皮带运行过程中出现跑偏的问题。装置的驱动电机选用标准的微型齿轮减速电机，输出转速匹配烟包印刷工序的生产节拍，可实现匀速平稳输送，启动与停止阶段的加速度平缓，不会因为惯性导致烟包在皮带上出现滑移错位，保证印刷面的图案位置精度。从实际使用的角度来看，这款输送装置的整体宽度控制在窄幅区间，专门适配烟包这类小尺寸包装物料的传输需求，不会占用过多的生产线横向空间，外露的转动部件均做了安全防护处理，避免生产过程中操作人员误触引发安全隐患，整体结构没有冗余设计，所有零部件均为通用标准件，后期备件采购与更换成本较低，适合在卷烟包装印刷的末端工序、小尺寸包装物料的短距平稳传输场景下使用。
