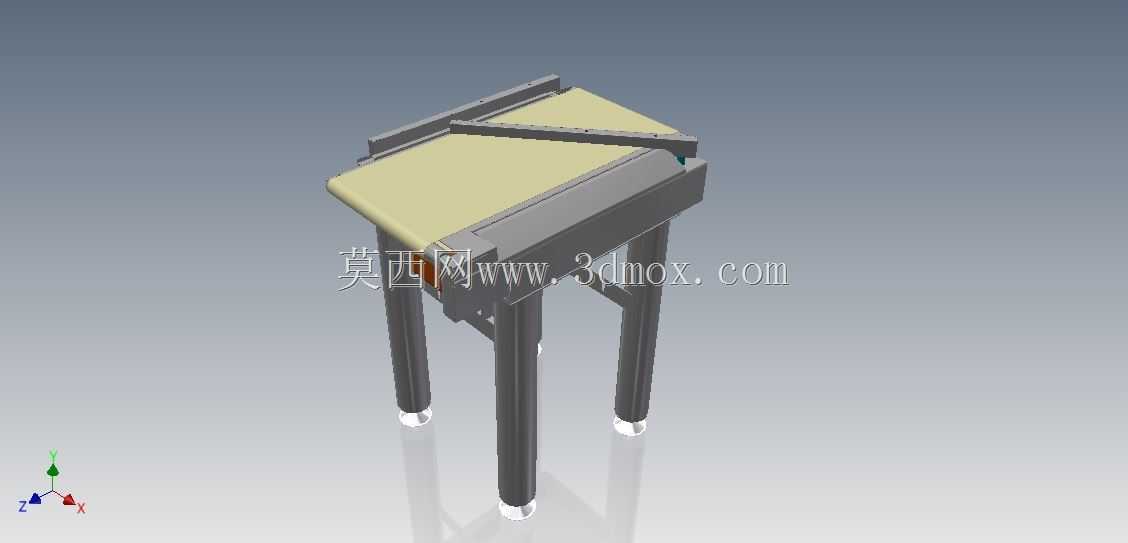

带摆动臂可调速皮带排料输送设备

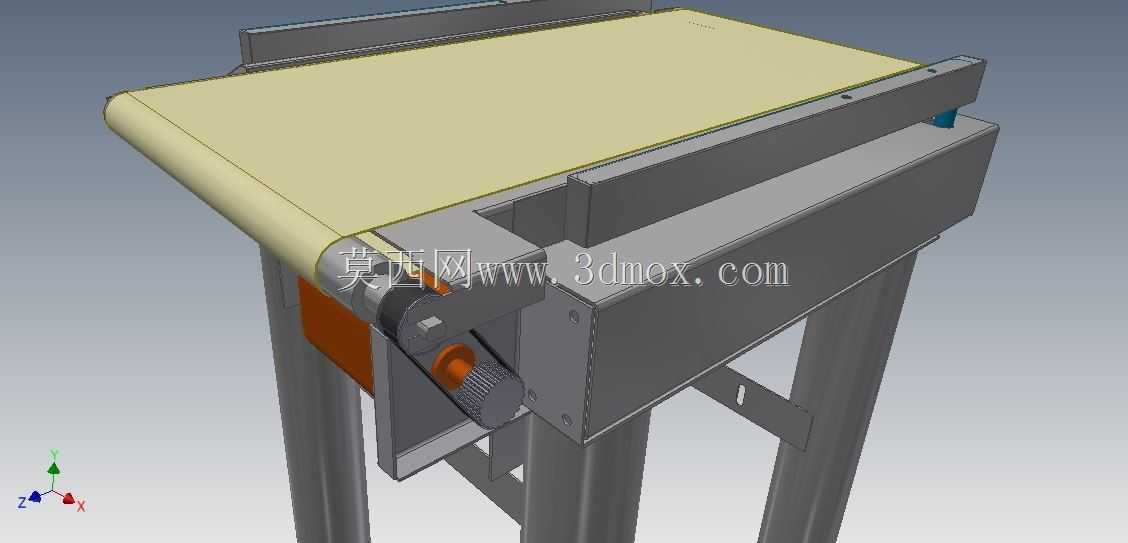

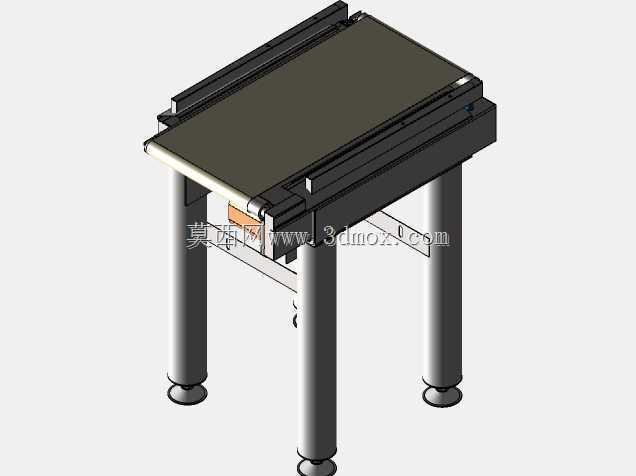

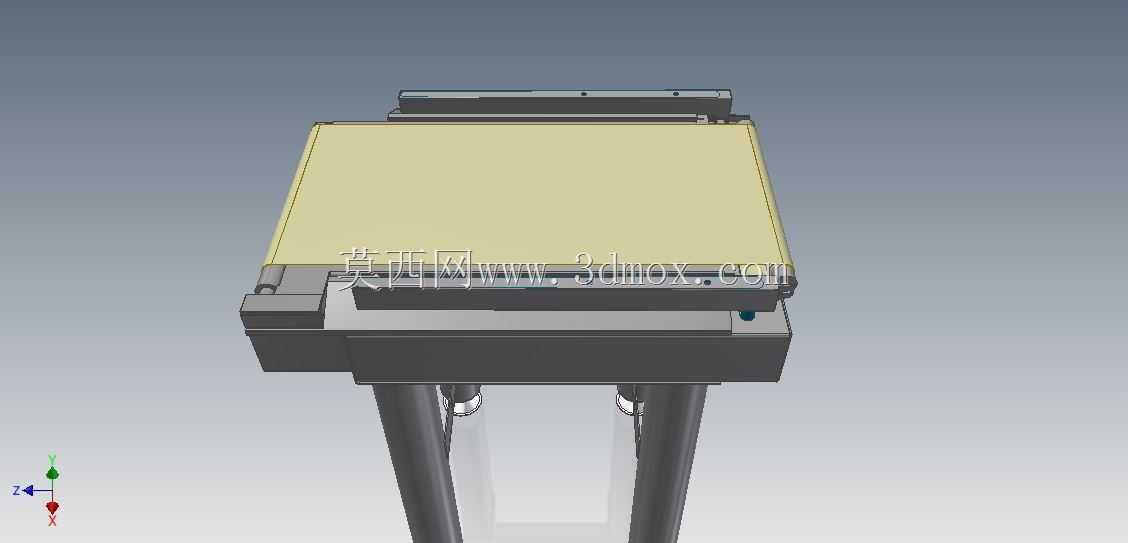

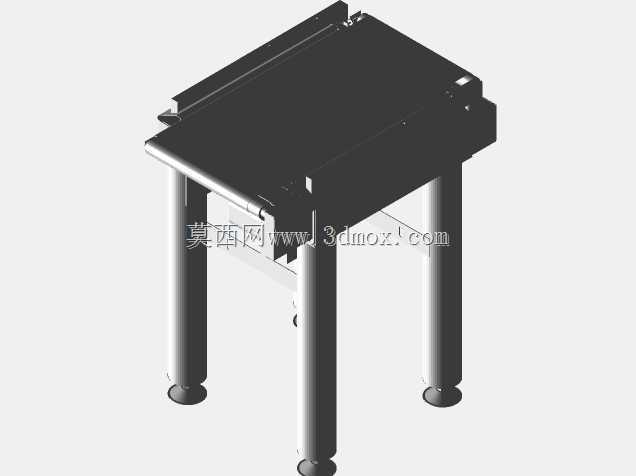

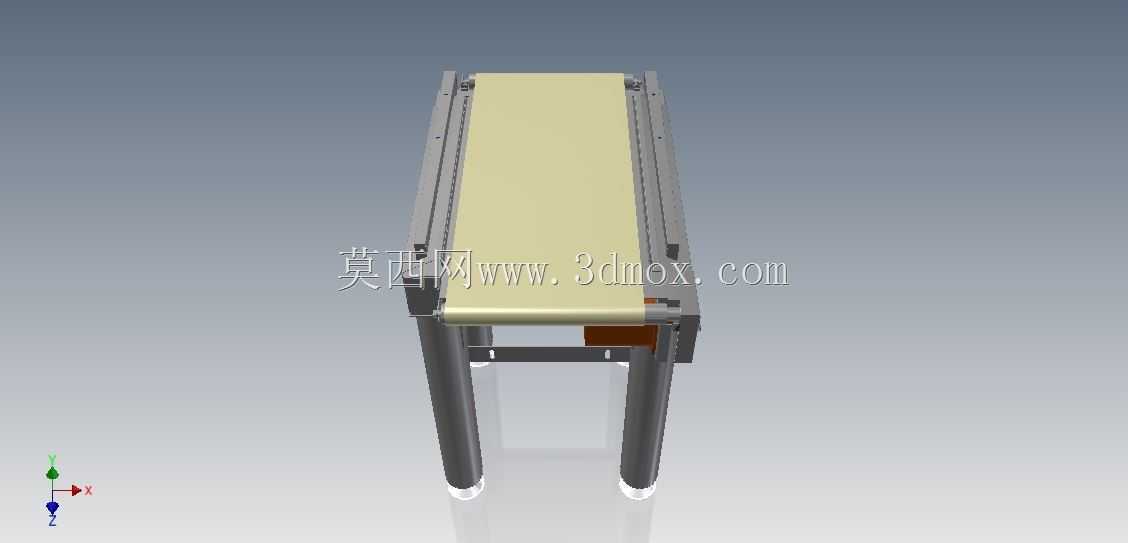

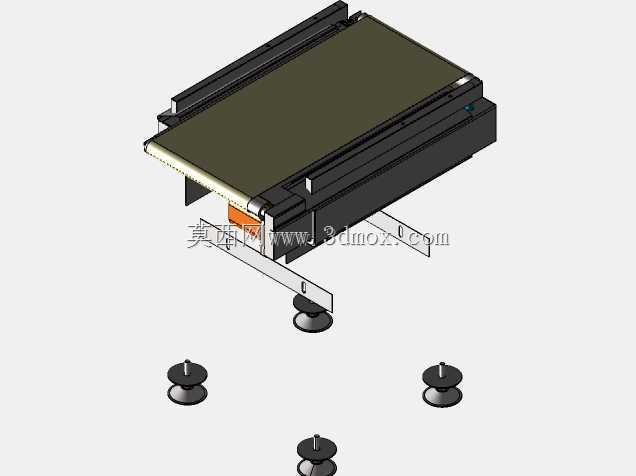

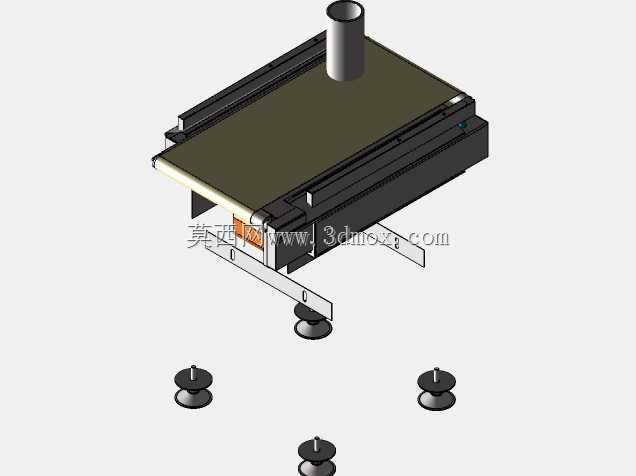

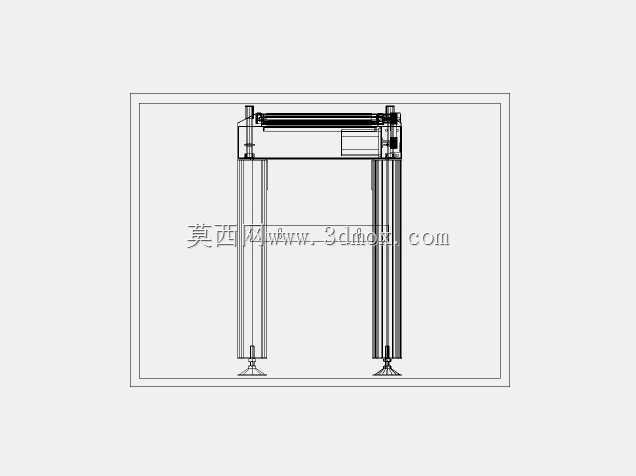

这款带摆动臂的皮带排料输送设备，主要应用在轻工包装、电子元器件组装、食品分装等生产线的末端分流环节，解决常规直线输送机无法灵活调整物料输送方向的痛点，可在不额外增加顶升移栽、转角机等设备的前提下，完成单路来料向多个下游工位的分料排料作业，适配箱体、袋装件、规整小型工件的输送转向需求。设备采用四腿支撑的落地式安装结构，支腿底部配置可调脚杯，可在地面不平整度≤5mm的车间环境下完成调平，安装时需预留支腿外侧至少100mm的操作维护空间，设备主体台面高度可根据上下游线体的对接高度做±50mm范围内的调整，适配多数常规生产线的线体高度区间。设备核心功能依靠摆动臂机构实现，摆动臂布置在皮带输送面上方，通过铰接座与设备机架连接，可根据来料的分流需求调整摆动角度，将输送面上的物料引导至对应侧的出料位置，配合125瓦可调速直流驱动电机，可根据上游生产线的节拍灵活调整皮带运行速度，速度调节范围覆盖0.1m/s到0.6m/s，匹配不同产能下的物料输送节奏，避免物料在输送面堆积卡滞。设计阶段优先考虑了设备的运行稳定性，机架采用标准矩形钢管焊接成型，焊接后做去应力处理避免长期使用出现结构变形，皮带承托面采用光滑冷轧钢板衬底，减少皮带运行过程中的下沉量，保证物料输送过程平稳无颠簸；摆动臂的驱动端设置有限位结构，避免摆臂超程碰撞机架两侧，同时摆臂与物料接触的端面粘贴低摩擦系数的耐磨条，减少对物料外包装的刮擦损伤。设备的皮带张紧机构布置在主动辊两端，可通过调节螺栓快速调整皮带张紧度，日常维护时无需拆解主体机架即可完成皮带更换作业；电气控制部分预留了标准IO接口，可直接接入生产线的总控系统，实现与上下游设备的联动启停，无需单独设置操作岗位，降低生产线的人力配置成本。实际选型应用时，需确认输送物料的单重不超过15kg，物料底面与皮带的摩擦系数不低于0.3，避免物料在摆臂导向过程中出现打滑偏移，同时设备安装位置需避开强电磁干扰区域，保证直流调速模块的运行稳定性。
