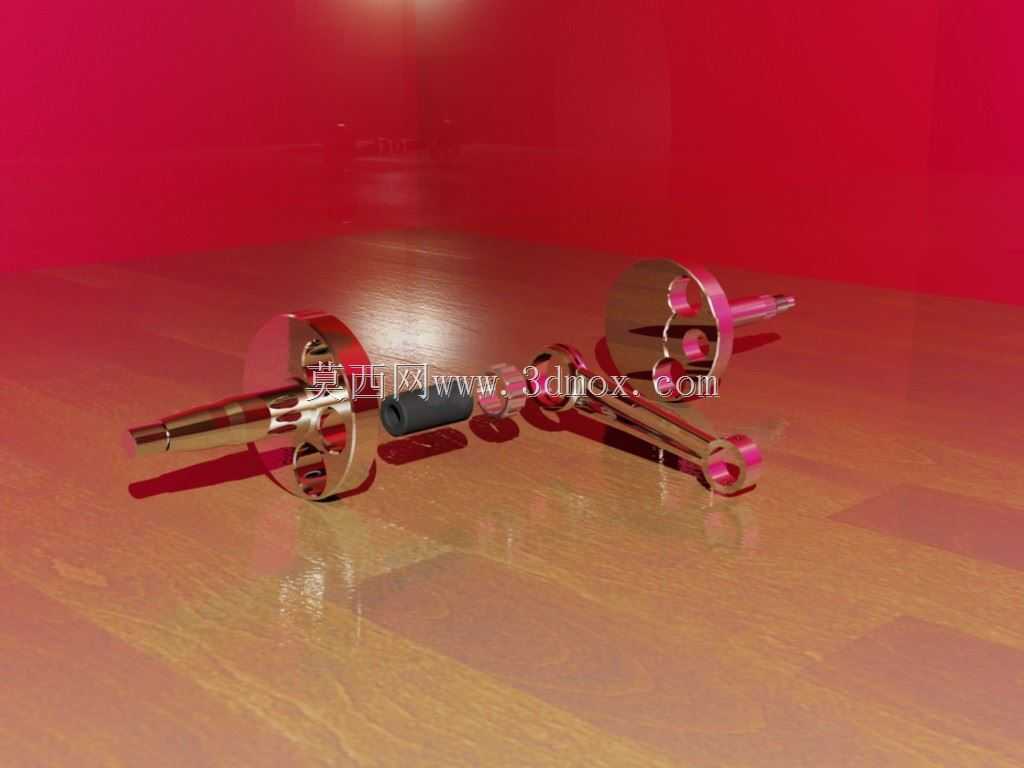

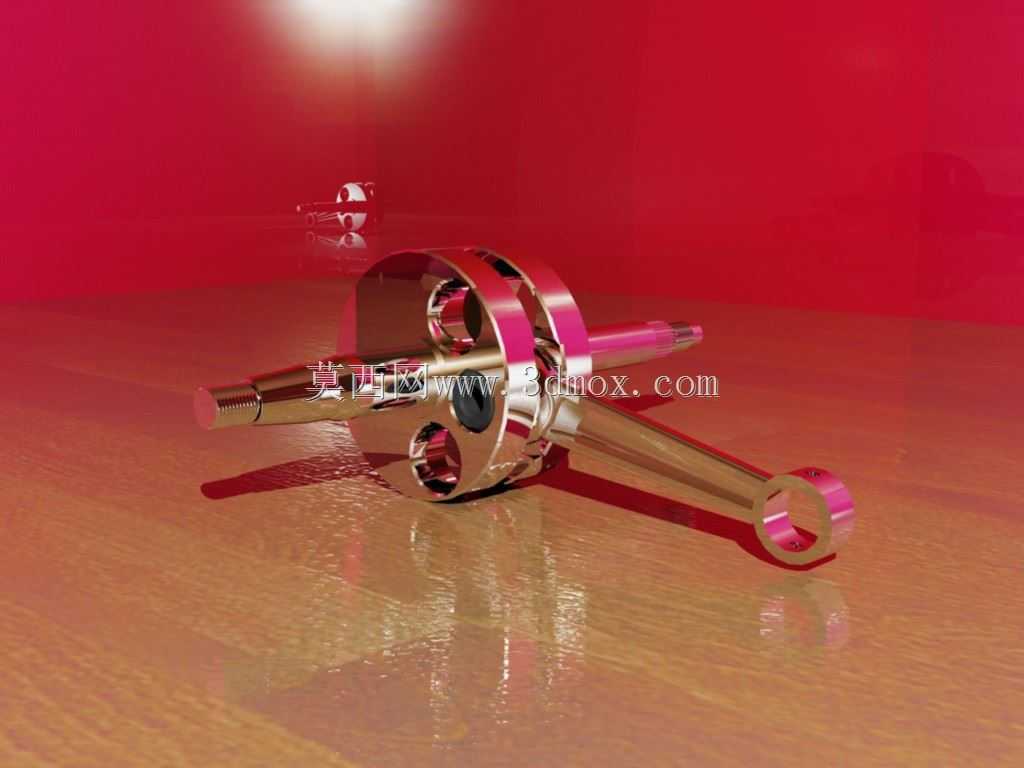

TomosA35/55摩托车曲柄组件结构设计

在小排量二冲程动力设备的动力传递链路里，曲柄组件是承接活塞往复运动、转换为旋转扭矩输出的核心承载部件，这款适配Tomos A35/55系列车型的曲柄，从结构设计到安装边界的设定，都完全贴合小排量轻便摩托的紧凑动力舱布局需求。日常使用场景中，这类曲柄多搭载在50cc级别的轻便摩托车、小型助力代步设备上，需要持续承受活塞往复运动带来的交变冲击载荷，同时还要平衡高速旋转时的惯性力，避免动力运行时出现异常振动，影响骑行平顺性与部件使用寿命。从结构设计思路来看，这款曲柄采用整体式锻造曲柄销配合分体式曲柄臂的结构，曲柄臂上预留的平衡孔并非随意开设，是通过动平衡校准后确定的开孔位置与孔径，能够抵消曲柄连杆机构高速运转时产生的一阶往复惯性力，让曲轴在6000转以上的常用工作转速区间保持平稳运行，不会因为惯性力偏移导致轴承异常磨损。曲柄两端的轴颈尺寸严格匹配对应机型的曲轴轴承安装位，轴颈表面的粗糙度设计要求控制在合理区间，既保证轴承内圈压装后的过盈配合稳定性，又避免装配时刮伤轴承配合面；输出端的锥面结构与定位销孔，能够和磁电机转子、传动初级齿轮精准配合，保证动力输出的同轴度，减少传动过程中的功率损耗。安装边界方面，这款曲柄的轴向总长度、曲柄臂的回转半径都严格适配Tomos A35/55机型的曲轴箱腔体尺寸，装配时不需要对箱体进行额外打磨修改，连杆大端与曲柄销的配合间隙、连杆小端与活塞销的适配尺寸，都经过尺寸链校核，能够保证活塞在上止点、下止点位置时不会与缸体、缸盖发生运动干涉。实际运行过程中，曲柄臂的油道预留位置能够配合曲轴箱内的飞溅润滑，让曲柄销与连杆滚针轴承的接触面持续得到润滑油浸润，避免高速运转时出现干磨抱死的故障。不同于大排量多缸机型的曲轴结构，这款单缸小排量曲柄的结构更紧凑，零件数量更少，维护拆装的难度更低，在小型代步动力设备的维修替换、改装升级场景中，精准的三维结构数据能够帮助从业者快速完成尺寸校核、装配模拟，提前预判装配过程中可能出现的干涉问题，减少实物试装的时间成本。
