Corvette五档同步器传动结构设计

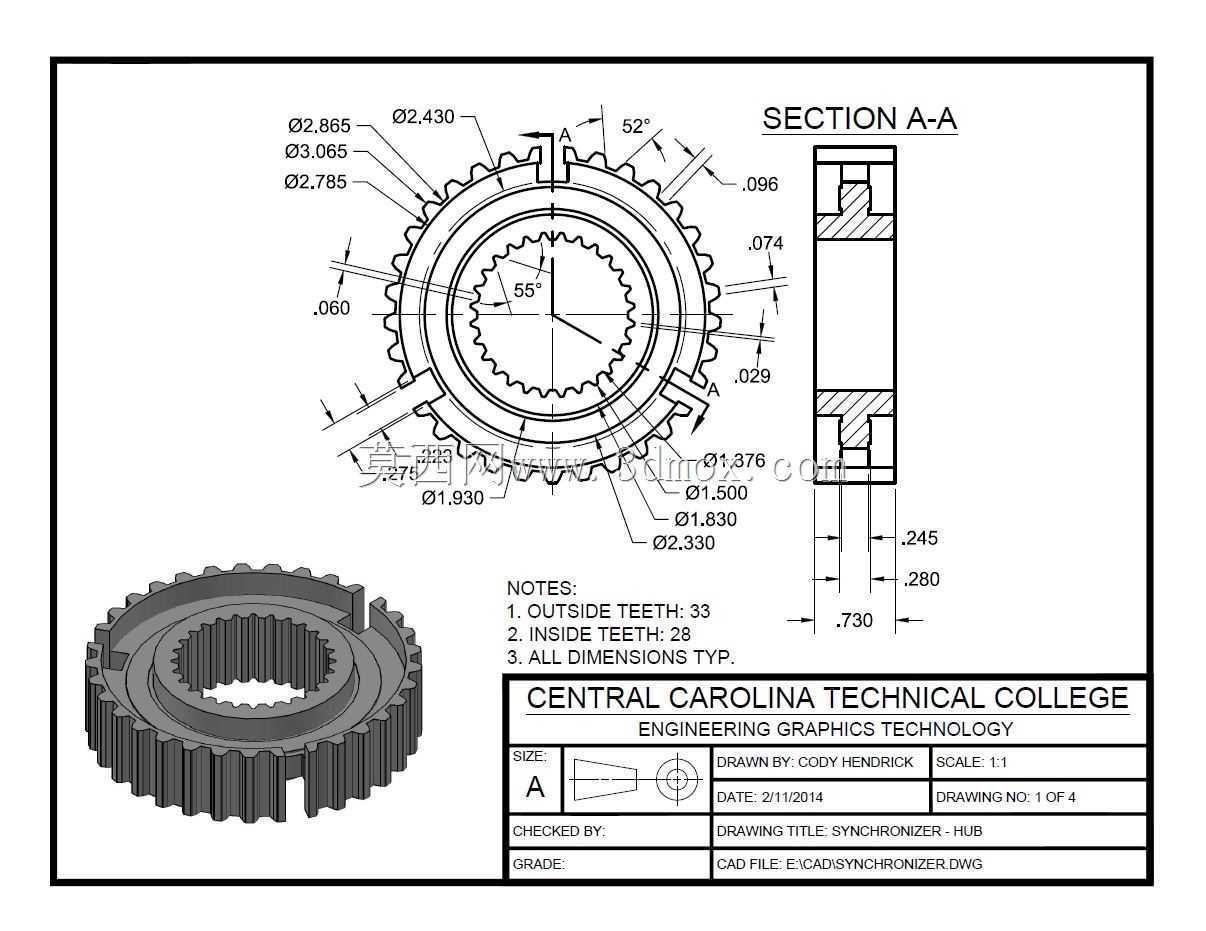

　　在手动变速箱的换挡执行过程中，同步器是直接决定换挡平顺性、传动可靠性的核心部件，这套适配Corvette五档位置的同步器结构，完全围绕高转速工况下的快速啮合需求设计，区别于常规乘用车辆的同步器选型，这套结构针对大扭矩传递场景做了齿形参数的针对性优化，日常装车场景下主要承担五档档位切换时的转速同步、扭矩传递、档位锁止功能，避免换挡过程中出现打齿、档位脱开、同步滞后的问题。从结构设计逻辑来看，这套同步器采用了经典的锁环式结构布局，结合齿毂、结合套、同步环、锁止块的配合关系，在换挡推力作用下，同步环首先与待啮合齿轮的锥面接触，通过锥面间的摩擦力矩快速消除结合套与待啮合齿轮的转速差，待两侧转速完全一致后，

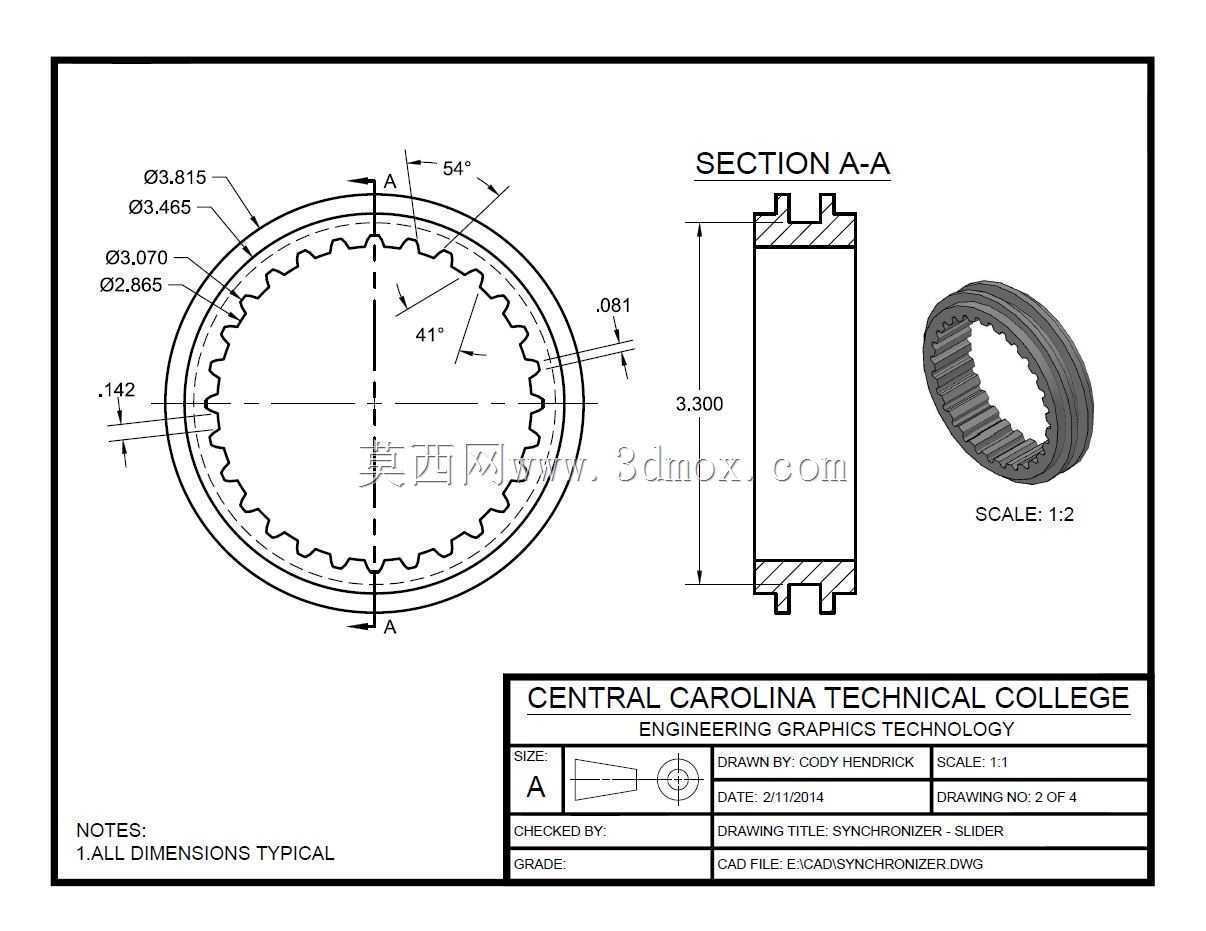

　　结合套才能顺利滑过同步环齿牙与齿轮结合齿完成啮合，整套动作的行程控制在合理范围内，保证换挡操作的手感清晰，不会出现档位模糊、卡滞的问题。在实际安装边界上，这套同步器的齿毂内花键参数完全匹配对应变速箱的输出轴花键规格，安装时齿毂通过卡簧轴向定位在输出轴的对应轴肩位置，径向配合采用过渡配合公差，保证高速旋转时不会出现径向窜动；结合套的外齿设置了拨叉槽，适配对应变速箱的换挡拨叉安装尺寸，拨叉推动结合套轴向移动的行程经过精确计算，既保证啮合时的齿牙结合长度满足扭矩传递要求，又不会出现行程过大导致的相邻档位干涉问题。同步环的锥面角度设计经过反复校核，既保证足够的摩擦力矩实现快速同步，又避免锥面自锁导致的同步环无法脱开、换挡卡滞问题，

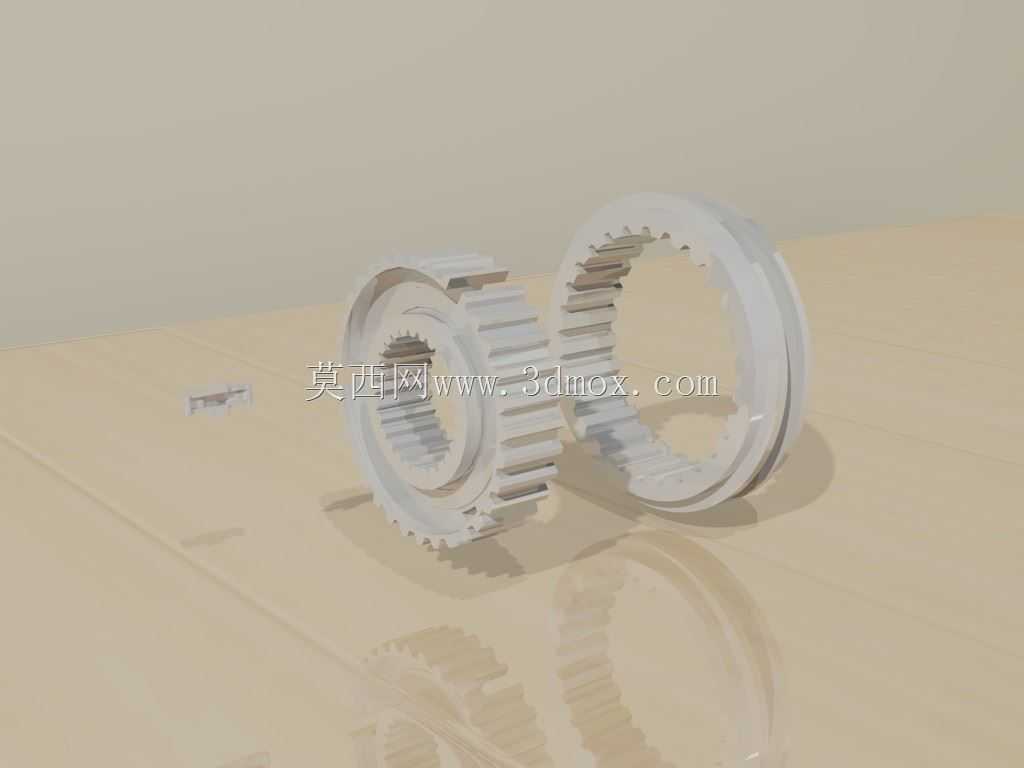

　　同步环的摩擦面预留了合理的磨损余量，在正常使用周期内可以保证同步性能不出现明显衰减。从行业应用场景来看，这类五档同步器除了适配Corvette车型的手动变速箱之外，其结构设计逻辑也可以延伸到其他纵置后驱手动变速箱的高速档同步结构设计中，尤其是针对大马力性能车型的变速箱，在高转速换挡工况下，同步器的锥面摩擦系数、锁止角参数、齿牙强度都需要做针对性强化，这套结构的齿牙采用了倒锥角设计，啮合完成后可以在轴向力作用下实现自动锁止，避免大扭矩传递时出现脱档问题。在三维建模过程中，所有配合面的公差都按照实际加工要求做了参数化设置，齿毂的外花键、结合套的内花键、同步环的锁止齿都采用渐开线齿形，参数完全匹配对应模数、压力角的设计标准，

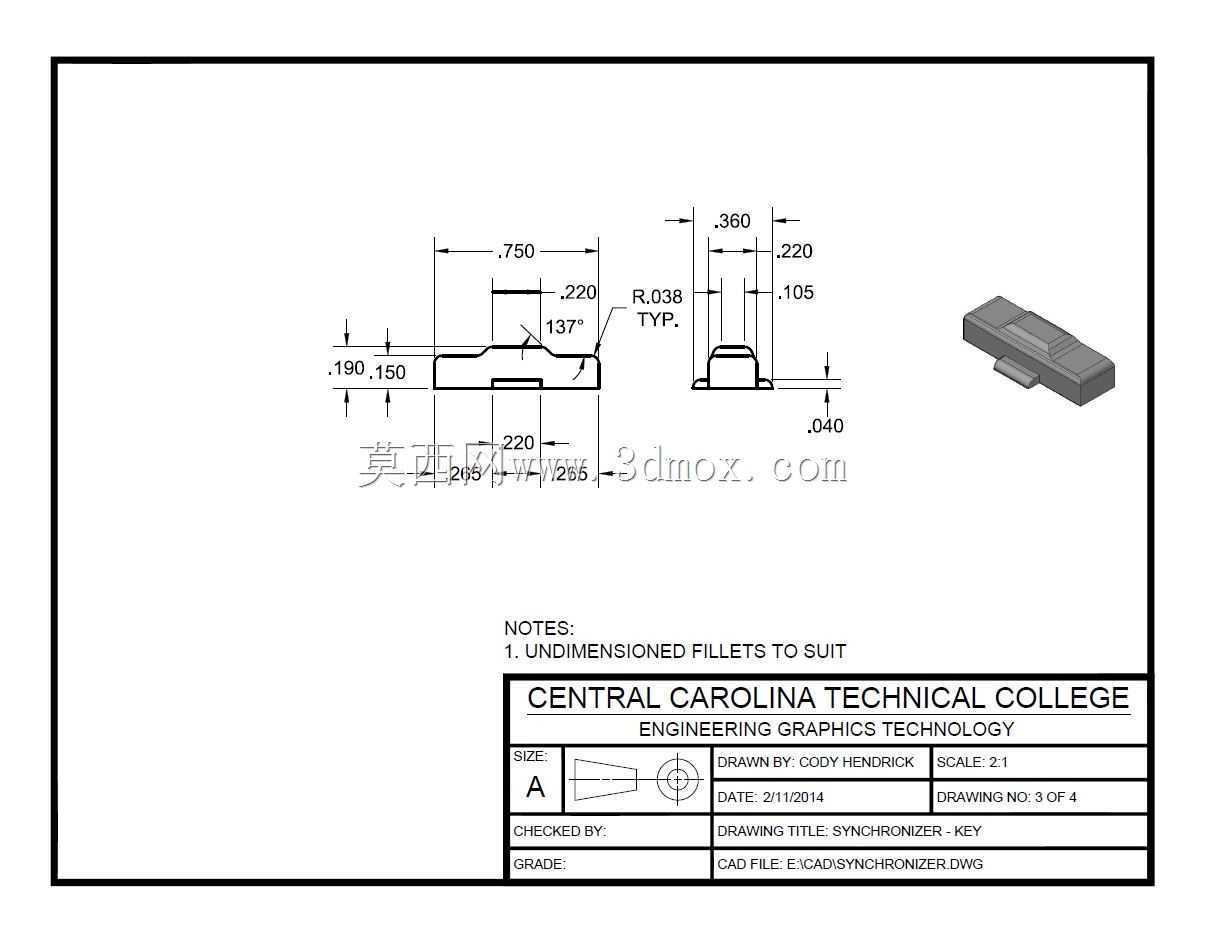

　　安装时各零件的轴向间隙控制在合理范围内，既保证零件受热膨胀时不会出现卡滞，又避免间隙过大导致的换挡冲击、异响问题。在实际台架测试场景中，这套同步器可以在输入轴转速差较大的情况下快速完成同步动作，同步过程的冲击力控制在合理范围内，不会对齿轮、轴类零件造成额外的冲击载荷，长时间循环换挡测试后，同步环的磨损量、齿牙的变形量都在设计允许范围内，完全满足性能车辆的使用强度要求。从零件的加工工艺角度来看，齿毂、结合套这类承载零件采用锻造毛坯加工，齿形部分经过高频淬火处理保证表面硬度，同步环采用铜基合金材质，兼顾摩擦性能与耐磨性能，锁止块、弹簧等辅助零件的参数也经过匹配设计，保证换挡时的预紧力合适，不会出现档位吸入感过差或者掉档的问题。在变速箱整体装配过程中，这套五档同步器的安装位置紧邻五档从动齿轮，轴向定位尺寸需要严格控制，同步环与齿轮锥面的初始间隙要调整到设计值范围内，间隙过大会导致同步行程变长、换挡滞后，间隙过小则会导致同步环长期处于半结合状态，出现异常磨损、变速箱发热的问题。
