内螺纹连接浮动式球阀结构三维设计

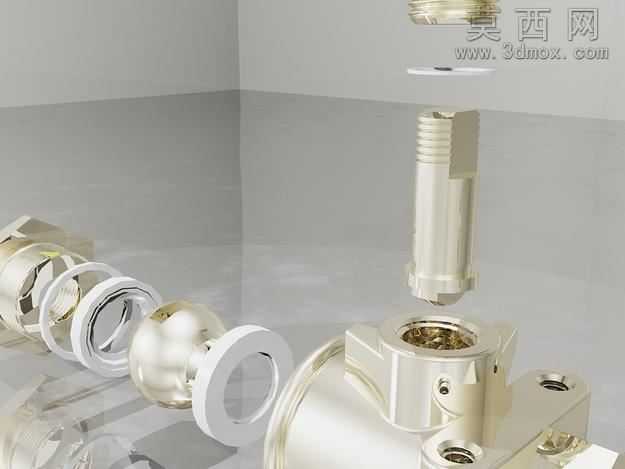

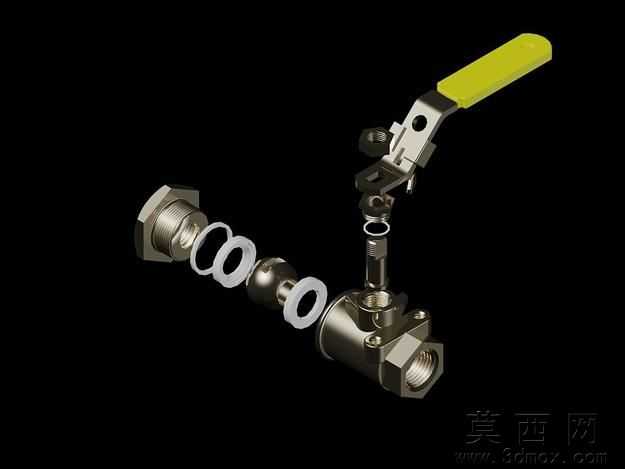

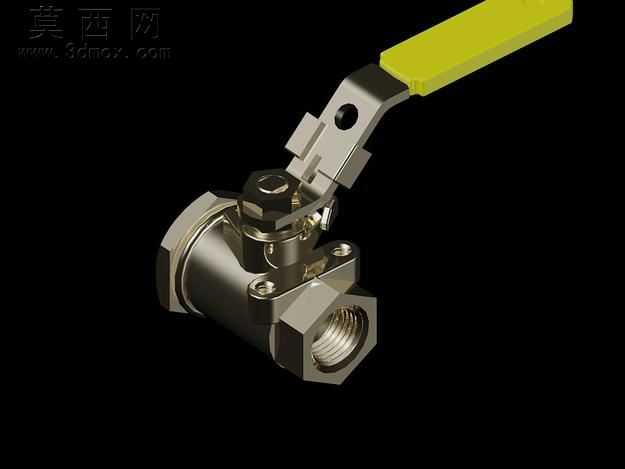

本作品为内螺纹连接浮动式球阀的全参数化三维设计成果，建模阶段严格遵循机械设计手册中浮动球阀的结构规范，以真实工业产品尺寸比例为基准完成全零件建模。建模过程中首先完成核心启闭件球体的特征构建，保证球体流通孔与公称通径的同轴度公差符合行业标准，球体表面采用高光泽镀铬金属材质参数设置，还原工业球阀球体的精密加工质感；随后依次构建左右阀体、阀杆、密封填料、PTFE阀座、压紧螺母、手柄连接套等全部独立零件，每个零件的倒角、退刀槽、螺纹牙型、密封槽等工艺结构均完整还原，未做简化省略，其中阀体的外螺纹、内连接螺纹均采用真实螺旋扫描特征生成，而非贴图模拟，保证结构的可参考性。装配阶段按照实际产品的装配顺序完成约束设置，清晰呈现浮动球阀的装配逻辑：球体被两侧PTFE阀座夹持支撑，在低压工况下可借助介质压力推动球体压紧出口侧阀座实现密封，阀杆与球体的连接采用扁方传动结构，同时设置了阀杆防飞出结构的细节特征，还原产品的安全设计要点。渲染阶段采用工作室柔光环境，对金属零件分别赋予铸钢阀体的哑光金属质感、镀铬球体的镜面高反光质感、密封件的乳白色非金属材质、紧固件的镀锌亮面金属质感，通过爆炸视图的呈现方式，将所有零件沿装配轴线方向有序排布，清晰展示每个零件的装配位置与配合关系，让观看者可以直观理解浮动球阀的工作原理与内部构造。设计过程中充分考虑了零件的可加工性与装配合理性，所有配合公差均参照通用机械设计标准设置，既可以作为阀门设计从业者的结构参考方案，也可作为机械专业教学中阀门结构讲解的演示素材，完整呈现了浮动球阀从零件建模到装配渲染的全流程设计思路，模型结构严谨，细节丰富，材质表现贴合真实工业产品的视觉效果。
