带爬梯护栏的工业料斗给料装置结构

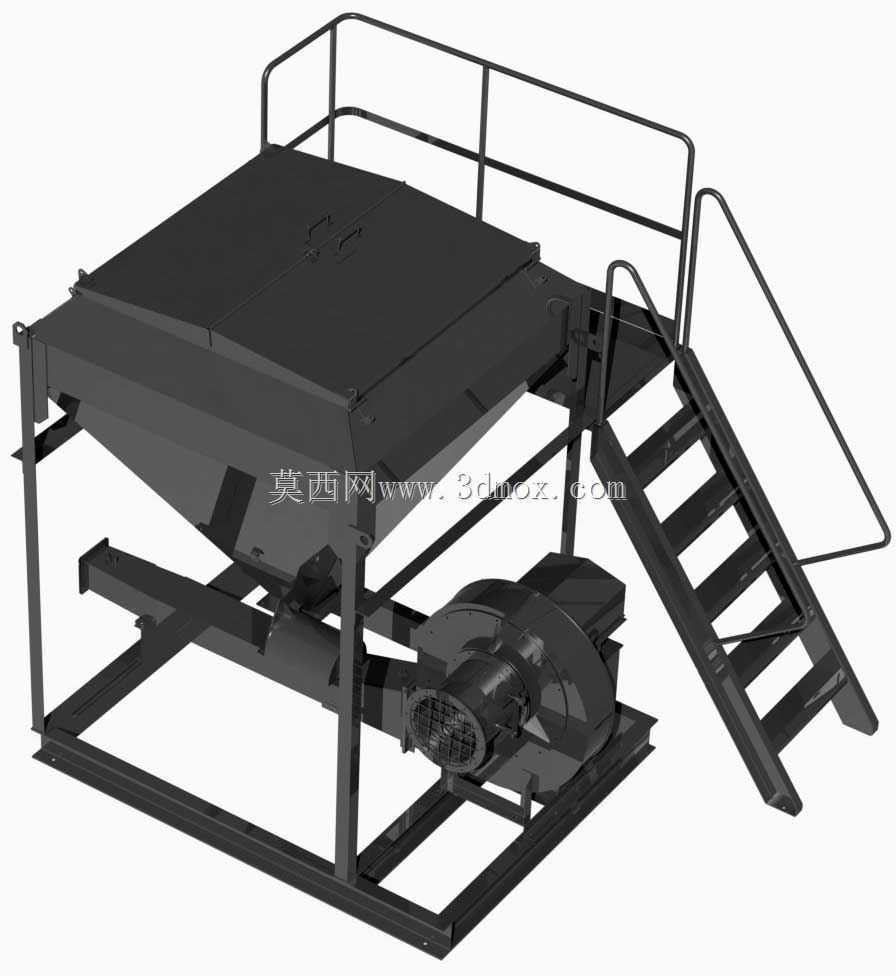

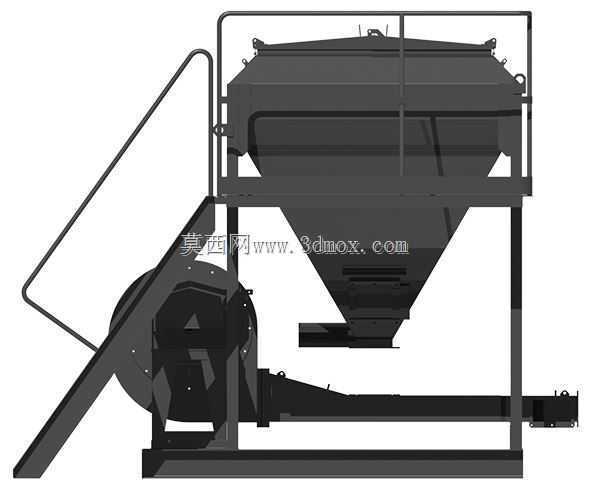

这款给料装置的结构设计，首先要匹配散状物料的中转给进工况，常见于选矿、砂石骨料加工、散料仓储转运的生产环节，承担上游料仓来料的均匀给料、定量输送功能，避免物料直接冲击下游输送或破碎筛分设备，起到缓冲、匀料的关键作用。从结构布局来看，上部采用倒锥形料斗设计，斗体上沿设置方形操作平台，平台周边满焊高度符合安全规范的防护栏杆，侧面搭配倾斜角度适配人员上下的踏步爬梯，爬梯两侧设置扶手，方便运维人员定期检查料斗内物料粘附情况、清理卡滞异物。料斗下部衔接水平布置的螺旋给料机构，给料机构的驱动端配套减速电机组件，整套机构通过型钢焊接的一体式机架承载，机架底部预留地脚安装孔位，可直接固定在混凝土基础或钢制平台上，安装时需保证机架水平度偏差控制在合理范围，避免螺旋给料过程中出现偏磨、物料跑偏的问题。设计过程中，料斗的锥角选取充分考虑散料的安息角参数，针对常见的矿石、砂石、颗粒状物料，锥角设置能保证物料依靠自重顺利下滑，不会在斗壁出现积料、起拱堵料的情况，斗体内壁可根据物料磨损特性额外加装耐磨衬板，延长设备使用寿命。爬梯的踏步间距、平台的净操作宽度都按照人机工程要求设置，平台预留足够的操作空间，方便运维人员开展检修作业，不需要额外搭设临时操作架。整套设备的外形尺寸适配常规中小型散料处理线的产能需求，安装边界不需要额外占用过大的场地空间，料斗的进料口尺寸可匹配上游料仓的出料口径，下部给料机构的出料口可对接皮带输送机、振动筛或者破碎机的进料端，衔接处可加装软连接结构减少粉尘外溢。驱动组件布置在机架侧方，预留足够的检修拆卸空间，日常维护时不需要拆解主体料斗结构即可完成减速电机的保养、易损件更换作业。机架的型钢选型经过载荷校核，可承受满料状态下料斗的总重量，同时抵消螺旋给料机构运行时产生的振动载荷，避免长期运行出现结构变形、焊缝开裂的问题。
