棕榈加工用头尾锯木输送设备结构

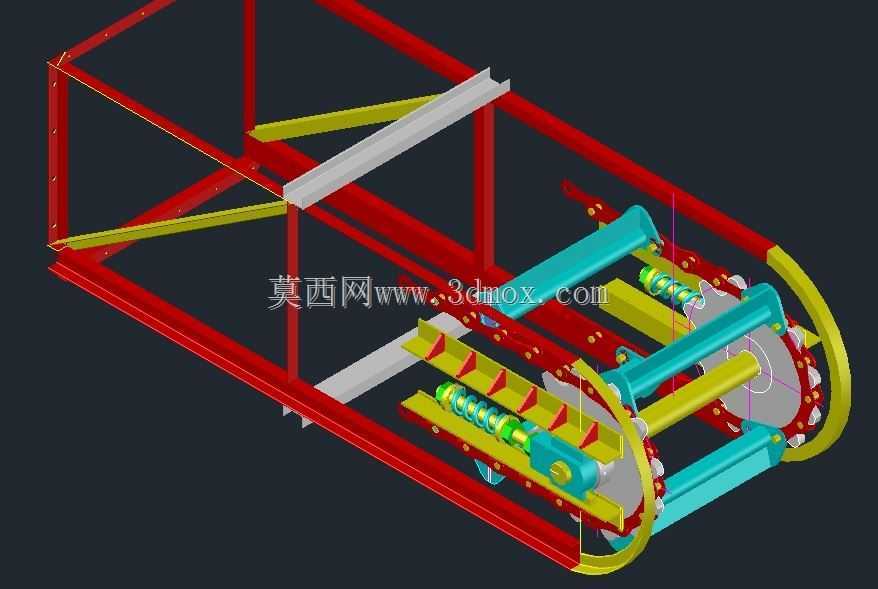

在棕榈果串初加工、小型木料截断处理的产线场景中，这类头尾输送设备承担着原料定向进给、工位精准衔接的核心作用，区别于通用带式输送机，其结构针对硬质、不规则外形的棕榈果串或短段木料做了专属适配，避免输送过程中物料打滑、偏移，保障后续锯切、分选工位的作业精度。从结构设计逻辑来看，设备采用型钢焊接成型的框架式主机架，红色涂装的主框架选用矩形钢管拼焊，各斜向支撑筋按照受力路径布置，在输送段受料冲击、传动组件张紧反力的集中作用位置额外加焊加强角板，既控制整体机架自重，又能保证长期运行下的形位公差稳定，不会因持续振动出现焊缝开裂、辊轴错位的问题。设备的输送执行部分采用双侧环形链条搭配定制拨料齿板的结构，青蓝色的传动辊轴两端通过带座轴承固定在机架侧板上，轴端配套的链轮与链条啮合传递动力，拨料齿板按照固定节距安装在链条之间，齿形角度经过反复校核，既能卡紧不规则的棕榈物料避免回退，又不会在卸料位置出现物料卡滞。两侧的弧形导向护板沿链条回转路径布置，约束链条运行轨迹，防止高速运转下链条跳齿脱轨，张紧机构设置在机架尾端，通过调整轴承座的安装位置补偿链条磨损后的伸长量，日常维护时无需拆解主体结构即可完成张紧度调节。从安装边界来看，设备整体呈长条形布局，进料端预留了与上游料仓出料口对接的法兰安装位，出料端的高度与下游锯切设备的进料台面齐平，机架底部预留了地脚螺栓安装孔，可直接固定在混凝土基础或钢制平台上，整体宽度控制在常规产线的通道预留尺寸范围内，不会占用过多车间通行空间。设计过程中针对棕榈物料的摩擦特性，对拨料齿的表面做了防滑结构处理，同时在机架内侧预留了碎料滑落的斜面，避免加工过程中产生的碎屑堆积在链条啮合位置造成卡滞，各转动副的润滑点都引至机架外侧，日常注油保养时无需拆除安全护罩，大幅降低一线运维的操作难度。
