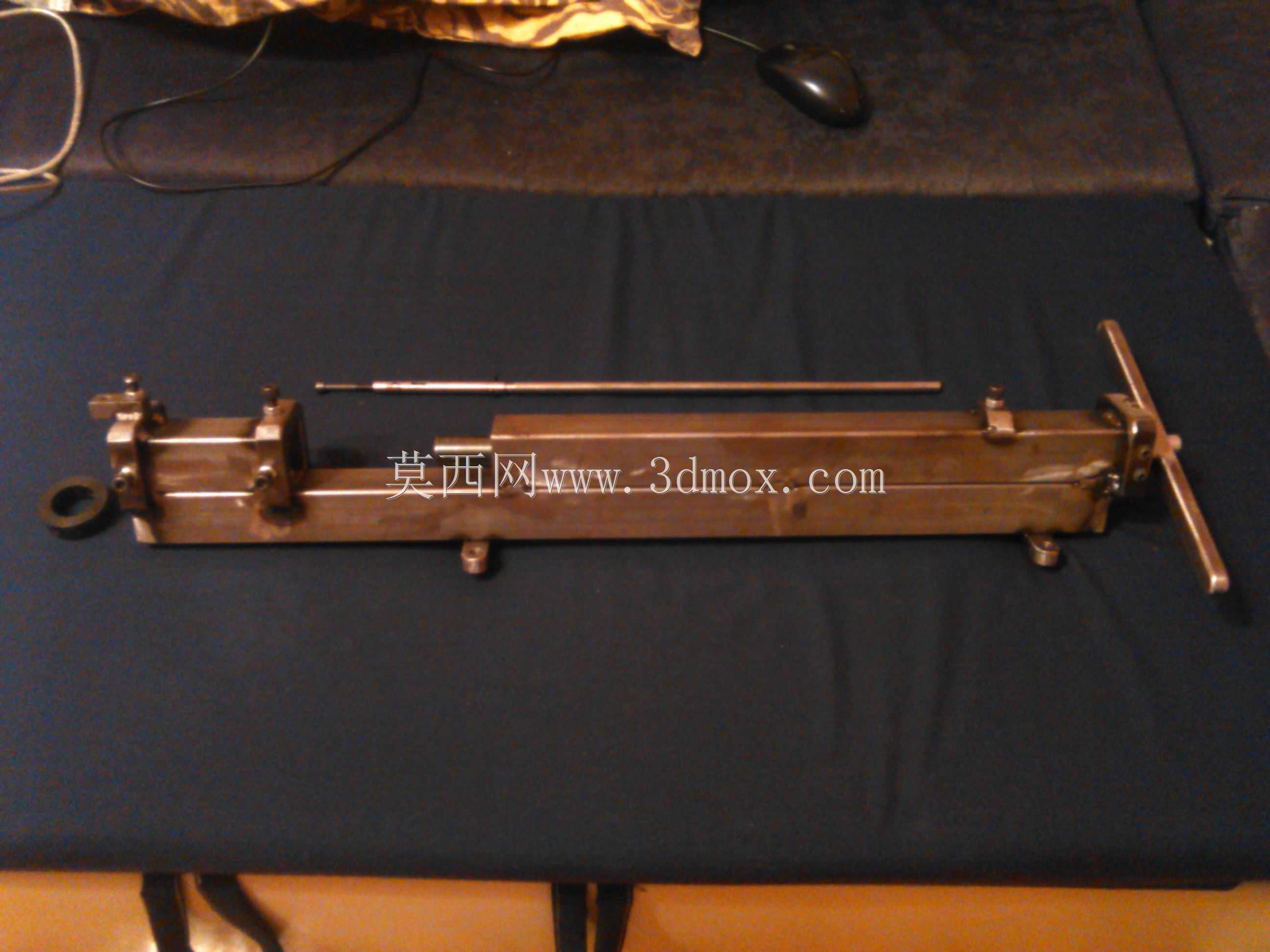

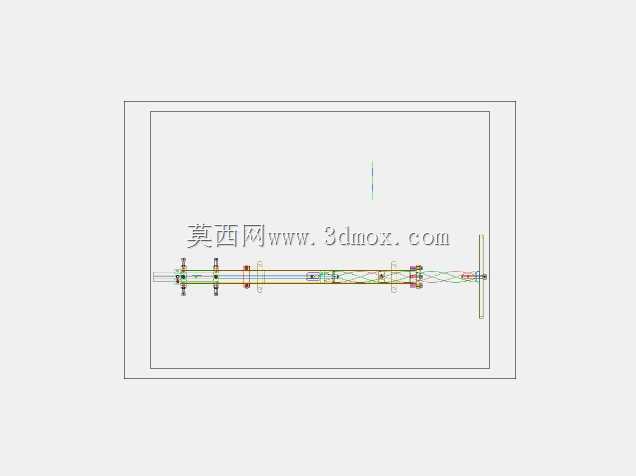

2型螺旋导向膛线加工专用设备结构

该设备属于枪管内膛精密加工专用工装，主要应用于轻武器制造、枪械维修改制场景中，针对枪管内壁螺旋膛线的拉削成型作业设计，可适配不同口径枪管的膛线加工需求，配套两种规格膛线枪头，能分别对应不同缠距、不同阴线深度的膛线加工工序，作业时可保证膛线导程一致性、阴线轮廓精度满足枪械内弹道设计要求。从结构设计逻辑来看，设备采用卧式长床身布局，床身作为核心承载基准，整体采用调质钢材加工成型，保证长行程作业下的刚性，避免加工过程中因切削抗力产生形变影响膛线直线度与螺旋精度。床身一侧设置可调节式枪管夹持组件，通过V型定位块配合压紧结构实现枪管的同轴装夹，夹持位置可沿床身导轨滑动调整，适配不同长度规格的枪管装夹需求，装夹后可通过尾部顶紧结构消除枪管轴向窜动间隙，保证加工过程中枪管与走刀机构的同轴度误差控制在0.02mm以内。设备的走刀传动部分采用手摇丝杠传动结构，丝杠导程与待加工膛线的螺旋导程匹配设计，转动端部手轮时，可带动刀座沿床身导轨做匀速轴向进给，同时刀座内部设置旋转联动结构，在轴向进给的同时驱动枪头按设定缠距同步旋转，保证拉削过程中膛线螺旋轨迹的一致性，刀座上设置有进给量微调机构，可逐次调整枪头的吃刀深度，通过多次走刀逐步拉削成型膛线轮廓，避免单次吃刀量过大导致枪管内壁变形、枪头崩损。设备底部设置多个可调支撑脚，可在安装时调整床身水平度，抵消安装面平面度误差对加工精度的影响，整体外形为长条形卧式结构，安装时需预留足够的轴向操作空间，两端手轮操作位置需预留不小于300mm的操作余量，设备宽度方向尺寸紧凑，可直接安装在常规钳工工作台面上使用，无需额外做基础固定。在实际使用场景中，该设备可替代大型专业膛线加工机床完成小批量、定制化的枪管膛线加工作业，尤其适合枪械维修单位、小型武器试制场景使用，设备结构简单可靠，维护成本低，操作时无需复杂的数控编程基础，操作人员经简单培训即可掌握加工参数调整方法，加工过程中可通过观察切屑形态、手轮进给阻力判断切削状态，灵活调整每次走刀的吃刀量，保证膛线表面粗糙度与轮廓精度符合设计要求。设备的导向结构采用开放式导轨设计，日常清理维护便捷，可及时清除加工过程中残留的金属切屑，避免切屑卡滞影响走刀顺畅度，枪头与刀座采用快换式连接结构，更换不同规格枪头时无需拆卸刀座整体，仅需松开锁紧螺钉即可完成枪头更换，大幅缩短不同规格膛线加工的换型准备时间。
