线性三角洲并联结构3D打印设备结构

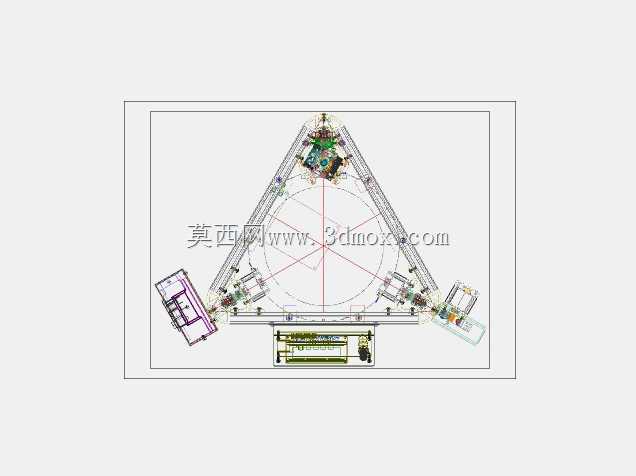

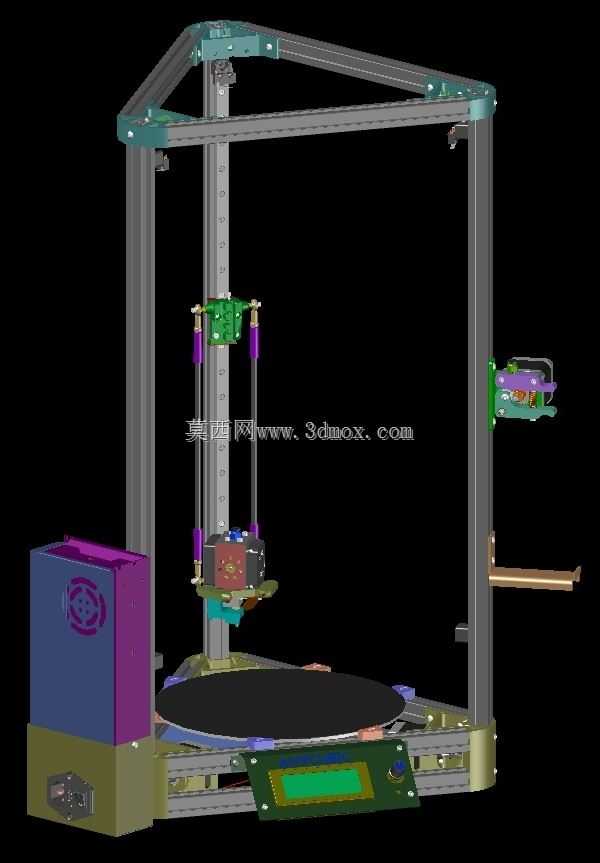

　　该并联结构增材制造设备采用三角对称式立柱布局，三根竖直线性导轨沿圆周120°等分布置，每根导轨上搭载独立的滑座运动单元，通过并联连杆共同驱动中心打印头完成三维空间内的轨迹运动，相比传统悬臂式笛卡尔结构，运动惯量更低，高速打印时的动态响应表现更优，适合中小尺寸零件的快速成型作业。设备底部为圆形加热打印平台，平台周边布置调平组件与限位触发结构，可配合运动端的零点定位完成打印前的平面校准，平台下方集成控制主板与电源安装位，侧边预留耗材进料通道与显示屏操作窗口，所有走线沿铝型材框架的槽道内布置，避免运动过程中出现线缆拖拽干涉的问题。打印头组件集成了加热块、散热鳍片、送料挤出轮与冷却风扇，可适配常规1.75mm直径的热塑性耗材，

　　挤出端的喷嘴距离热床的初始高度可通过微调结构进行校准，配合并联臂的长度补偿参数，可实现全打印幅面内的层高一致性控制。框架部分采用标准工业铝型材拼接，角部连接座通过紧固件锁附，既保证整体结构的刚性，也方便后期的维护拆装，三根立柱的上下端均设置有限位硬挡块，可限制滑座的上下运动极限行程，避免超程运动导致的连杆脱开或结构碰撞。设备侧面预留耗材架安装位，可挂载盘式耗材，送料路径从料架引出后沿立柱导轨侧的导向环进入挤出机构，减少送料阻力导致的断料、出料不均问题。从结构设计逻辑来看，该设备的运动解算基于并联机构的逆运动学算法，三个滑座的同步升降位移通过连杆长度换算为打印头的空间坐标，相比串联结构，运动部件的重量集中在滑座与打印头部分，

　　框架本身承受的动载荷更小，长时间运行的结构稳定性更易保证。安装边界方面，设备整体为立式圆柱布局，占用地面空间较小，顶部框架为三角形封闭结构，可加装顶部照明或耗材检测组件，底部的控制盒区域预留了足够的散热空间，电源与主板分层布置，减少强电部分对控制信号的电磁干扰。实际应用场景覆盖个人创客的零件打样、小型工作室的定制化零件制作、教学场景下的增材制造原理演示，可完成PLA、ABS等常规耗材的打印作业，结构上预留了改装空间，可根据使用需求更换更高功率的加热头、加装自动调平传感器、封闭保温外罩等拓展组件，适配更多类型的耗材打印需求。设计过程中对所有运动部件的干涉区间做了完整校核，滑座在全行程运动时，连杆与立柱、框架之间均保留足够的安全间隙，打印头在运动到平台边缘位置时，冷却风扇与平台夹件不会发生碰撞，所有紧固件的安装位置均预留了工具操作空间，后期更换喷嘴、清理喉管、调整皮带张紧度等日常维护操作无需大范围拆解框架结构。
