柴油机燃油供给系统喷油泵结构设计

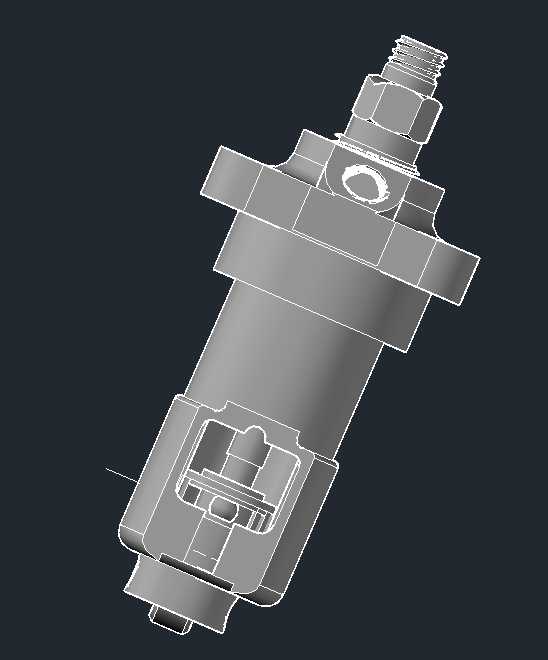

　　这款喷油泵的三维结构设计，核心围绕柴油机高压燃油供给的实际工况展开，在商用车动力总成、非道路移动机械、固定式柴油发电机组的燃油系统中，这类柱塞式喷油泵是决定整机动力输出稳定性、燃油经济性与排放达标水平的核心部件。不同于低压供油回路的输送部件，喷油泵需要在凸轮轴驱动的往复行程内，将低压燃油加压至数十甚至上百兆帕，按照发动机各缸的做功顺序定时定量将高压燃油输送至喷油器，最终实现燃油在燃烧室内的雾化与充分燃烧。

　　从结构设计思路来看，整个泵体采用阶梯式轴类布局，上部设置高压出油接头与密封锁紧结构，出油端的外螺纹接口直接匹配高压油管的连接标准，接头下方的六角锁紧台肩预留了标准扳手的操作空间，安装时可以通过扭矩扳手精准控制锁紧力矩，避免高压工况下出现燃油渗漏或者接口变形。中部的定位法兰盘是整个部件的安装基准，法兰上的对称安装平面与定位止口可以直接嵌入泵体安装座的对应槽位，安装时不需要额外调整同轴度，法兰下方的密封槽位适配耐油橡胶密封圈，能够阻断曲轴箱机油与燃油的互通路径，避免两种介质互窜引发的润滑失效或者燃油稀释问题。

　　下部的柱塞偶件腔室是整个喷油泵的核心功能区，设计时将柱塞与柱塞套的配合间隙控制在微米级，既保证柱塞往复运动时的滑动顺畅度，又能在高压供油行程内实现可靠密封，避免燃油内泄导致的供油压力不足。柱塞尾部的弹簧座与复位弹簧结构，在设计时匹配了凸轮轴的升程曲线，能够保证柱塞在每个做功循环内准确完成吸油、压油、回油的全行程动作，不会出现弹簧共振或者复位滞后导致的供油正时偏差。侧面的进回油通道采用斜向开孔设计，既缩短了燃油的流通路径，减少低压燃油的流动阻力，又能在回油行程内快速释放柱塞腔的残余压力，避免二次喷射或者滴油问题影响燃烧稳定性。

　　在安装边界的尺寸控制上，整个部件的轴向总长、最大径向尺寸都严格匹配对应排量柴油机的泵舱安装空间，上部出油接头的伸出长度避开了气门室盖与高压油管的干涉区域，中部法兰的安装孔位完全符合行业通用的安装孔距标准，可以直接替换同规格的传统喷油泵产品，不需要对发动机原有安装结构做二次修改。下部的柱塞驱动端采用标准的扁位传动结构，与凸轮轴驱动盘的卡槽配合间隙控制在合理范围，既能够可靠传递驱动扭矩，又能补偿热态工况下的部件热膨胀量，避免传动卡滞或者磨损加剧。

　　实际工况应用中，这类喷油泵需要承受持续的高压交变载荷，因此在结构建模时对所有应力集中区域都做了圆角过渡处理，比如法兰与泵体的连接位置、出油接头与泵体的过渡位置、柱塞腔的根部位置，都避免了直角锐边的设计，减少长期交变载荷下的疲劳开裂风险。同时整个泵体的外部轮廓没有多余的突出结构，在发动机舱内布置时不会与周边的进气管路、冷却水管路、线束支架产生干涉，日常维护时拆卸高压油管、检查供油正时的操作空间也预留充足，不需要拆解周边其他附属部件就能完成常规的调校与检修作业。

　　针对燃油系统的清洁度要求，整个喷油泵的内部油道在建模时都做了流线型过渡，没有容易积存杂质的死角，燃油流经的所有通道内壁粗糙度要求都匹配高压燃油系统的标准，能够减少杂质颗粒对偶件配合面的刮擦磨损，延长喷油泵的整体使用寿命。柱塞套的定位结构采用防转销设计，能够保证柱塞套上的进回油孔始终与泵体上的油道精准对齐，不会因为长期运行的振动导致柱塞套转动，引发供油正时偏差或者油道堵塞问题。
