大功率集成式LED发光光源结构设计

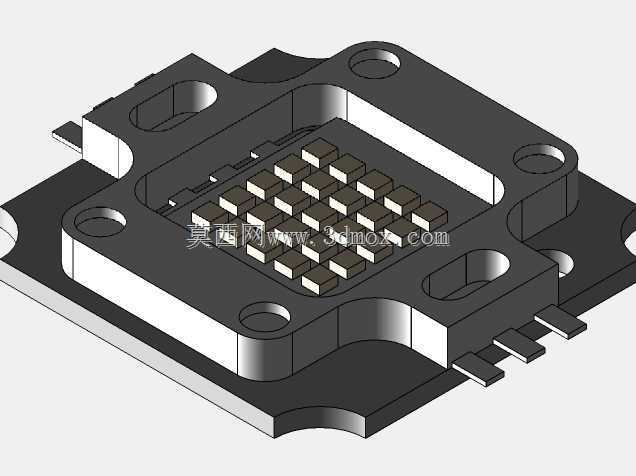

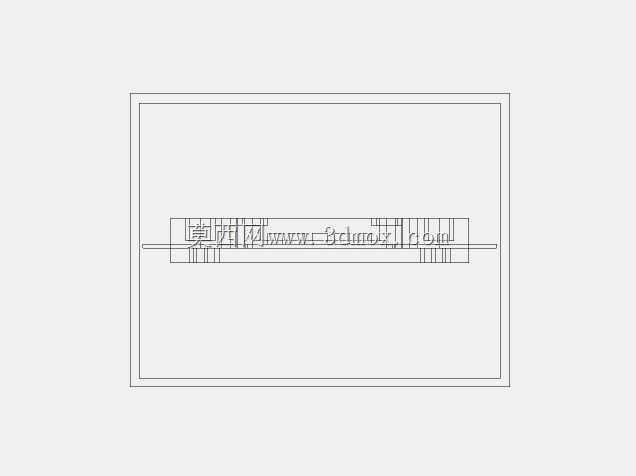

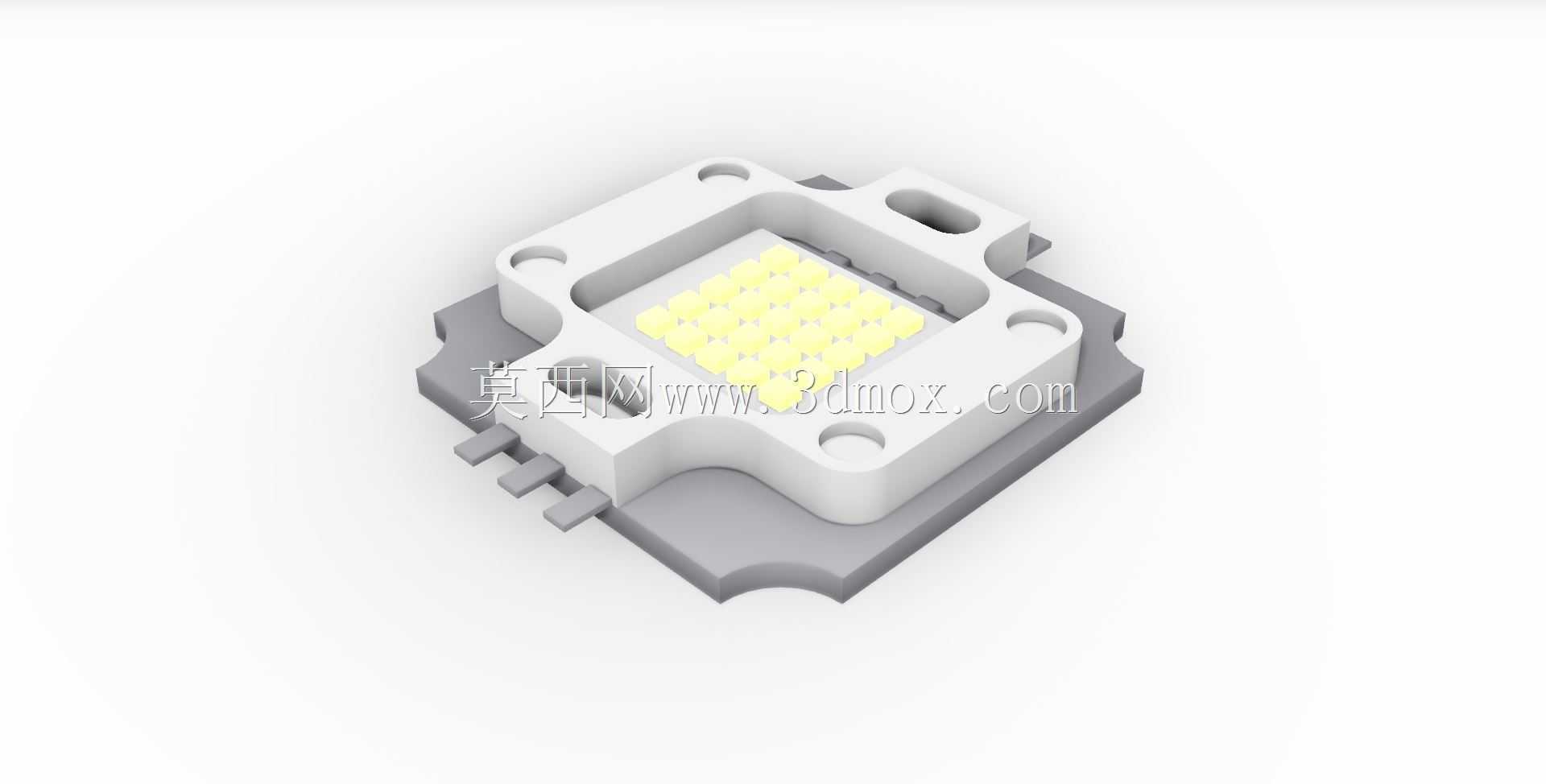

这款大功率发光组件的结构设计，核心围绕高功率密度下的散热需求与安装适配性展开，在工业照明、户外投光、设备工作灯等场景中，这类10W级集成光源是核心发光单元，相比小功率分立灯珠，它能在更小的安装面积上实现更高的光通量输出，减少整灯的透镜排布与布线复杂度。从结构细节来看，底座采用带定位凸台与安装孔的方形设计，四个角位的沉头安装孔预留了标准紧固件的装配空间，安装孔的中心距与外围凸边的尺寸边界，完全适配市面主流的大功率LED灯座规格，不需要额外做转接板就能直接固定在铝基散热壳体上，底座下方的灰色衬层是绝缘导热垫层，在设计时特意做了边缘凸出于白色支架的处理，装配时能避免支架金属部分与散热壳体直接接触造成短路，同时填补安装面的微观间隙，降低接触热阻。中间的白色封装支架做了围坝式结构，围边高度刚好覆盖灯珠芯片的键合线高度，既可以约束封装硅胶的填充范围，避免硅胶流淌影响出光角度，又能在围边内侧形成反光斜面，把芯片侧方发出的光线反射到出光方向，提升整体出光效率。支架两侧伸出的三个引脚是正负极供电接点，引脚的宽度与间距符合通用焊接工艺要求，既能过波峰焊直接固定在铝基板上，也能手工焊接引线，引脚根部做了应力释放的弯折结构，避免装配时外力拉扯造成引脚与封装内部的键合点脱落。在实际选型应用中，这类光源的安装边界需要注意预留足够的散热接触面积，底座的整个背面都需要与散热面紧密贴合，不能出现悬空区域，否则局部热量堆积会快速造成光衰。设计建模时，所有尺寸均以毫米为单位，严格参照实物测绘的技术参数还原，安装孔的沉头深度、引脚的伸出长度、围坝的内倾角都做了1:1复刻，不管是用来做整灯的结构装配验证，还是做散热仿真的模型搭建，都能直接导入使用，不需要额外修正尺寸偏差。日常做照明设备结构开发时，这类标准化的光源模型能大幅减少重复建模的工作量，直接调用就能匹配对应的散热结构、透镜、外壳的设计，缩短产品开发的周期。
