万向铰接手腕关节机械连接构件

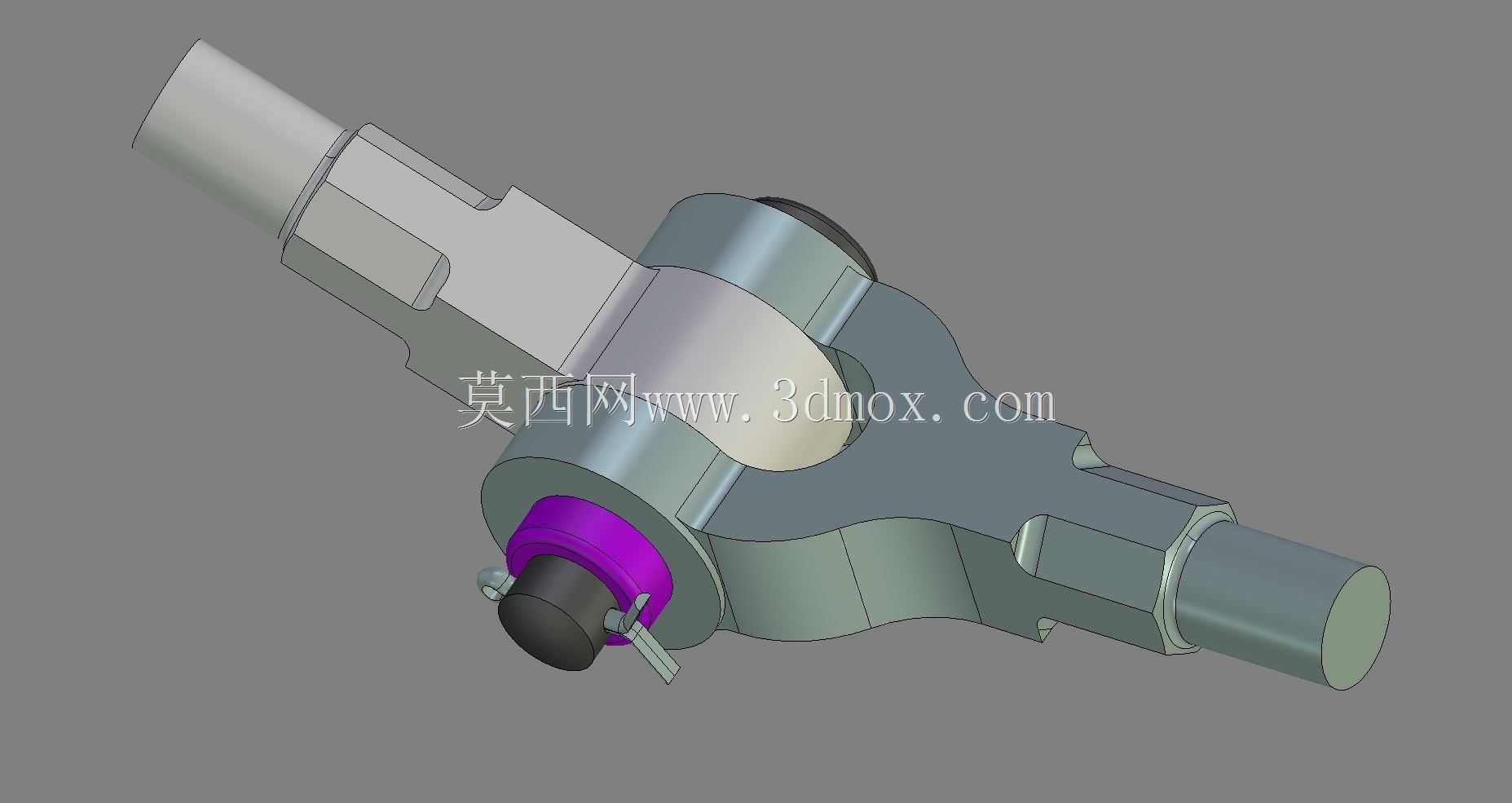

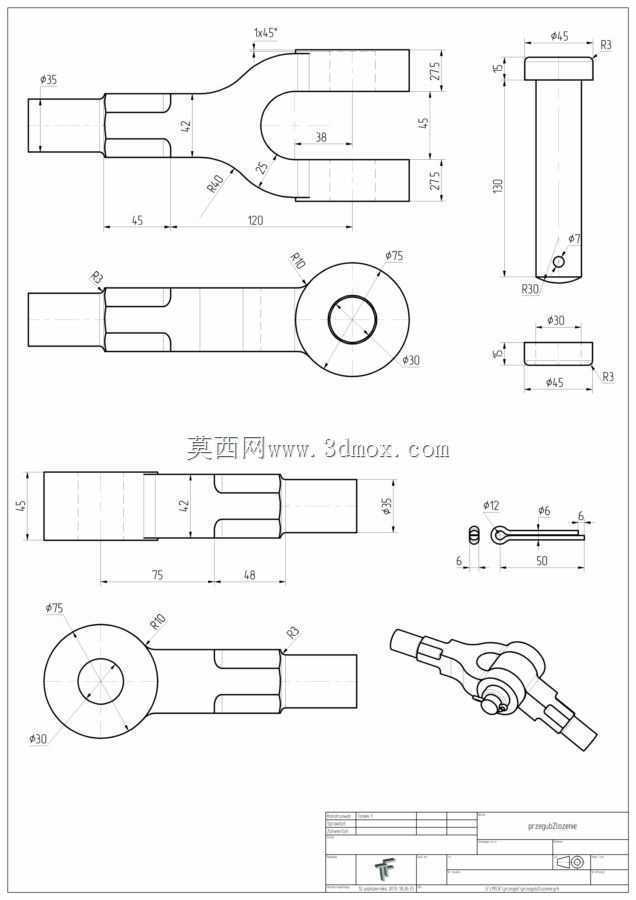

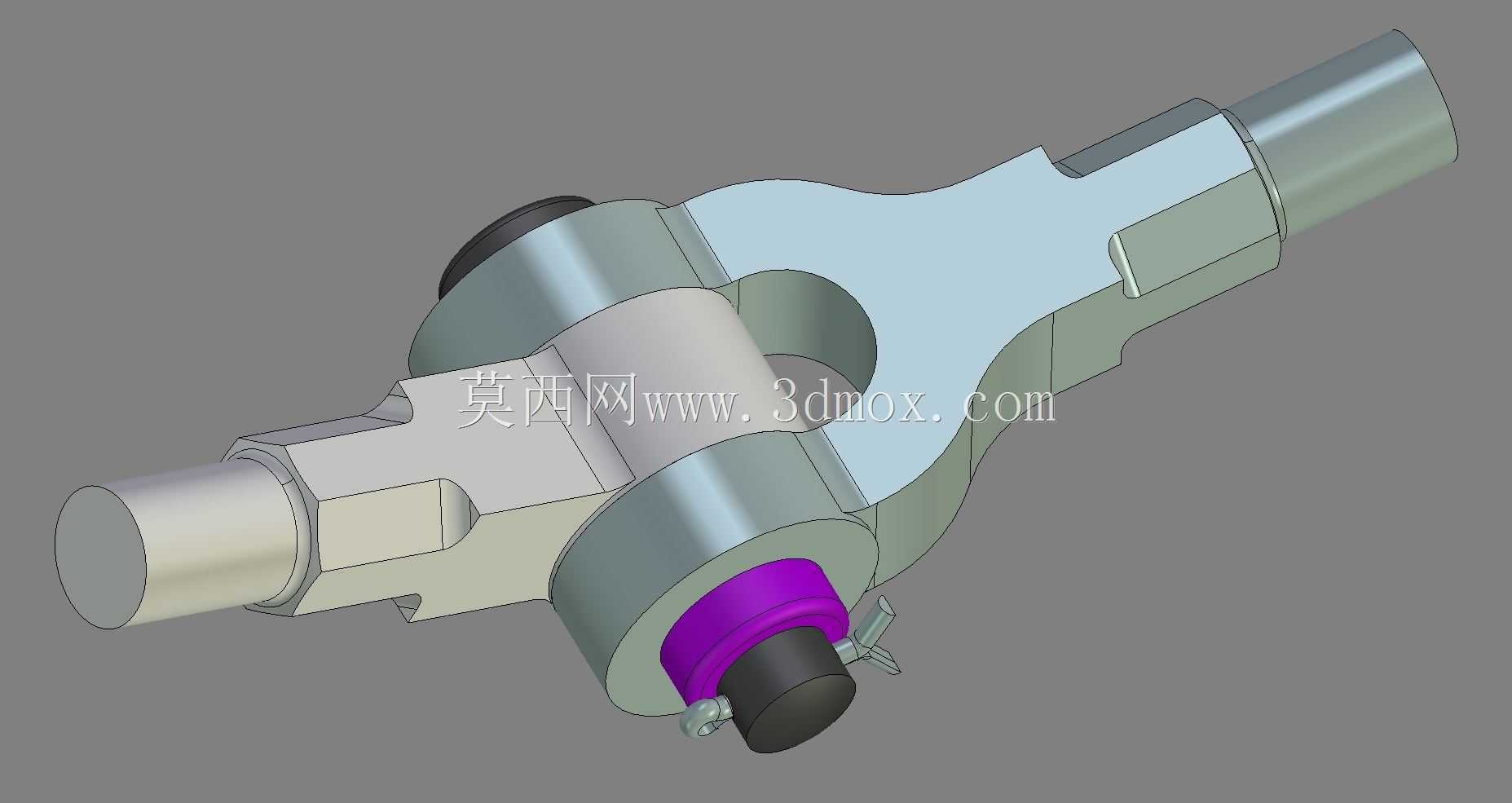

这类铰接手腕构件多应用在需要多自由度扭矩传递的机械传动链路中，常见于工业机械手末端执行器连接位、特种作业装备的活动关节段，以及需要补偿径向与角度偏差的轴系对接场景，核心作用是在两轴存在一定角度偏移的工况下，稳定传递旋转扭矩，同时避免刚性连接带来的应力集中问题。从结构设计来看，该构件采用叉形架配合销轴的铰接核心结构，两端的轴头分别对接主动端与从动端的安装接口，中间的铰接副预留了足够的摆动角度余量，可在预设角度范围内实现无卡滞的相对转动，紫色密封端盖的设计能够阻挡作业环境中的粉尘、切削液进入铰接摩擦副，延长内部销轴与衬套的磨损周期。设计过程中优先考虑了载荷传递的路径合理性，叉形架的受力臂做了渐变加厚处理，在销轴孔的位置设置了加强凸台，避免交变扭矩作用下孔位出现开裂变形，两端轴头的配合面按照过渡配合公差设计，既保证装配时的同轴度精度，也方便后期维护时的拆装更换。安装边界方面，两端轴头的直径与铰接段的摆动半径经过匹配计算，安装时需要预留足够的径向活动空间，避免关节摆动到极限角度时与周边的机架、管线发生干涉，轴头的轴向定位台阶高度统一，可适配常规的轴用挡圈或者锁紧螺母固定方式，不需要额外加工定制定位结构。在实际工况适配中，该铰接结构可根据应用场景的载荷等级更换不同材质的衬套，轻载高速场景可选用自润滑尼龙衬套降低转动阻尼，重载低速场景可更换铜基合金衬套提升承载能力，铰接副的销轴采用贯穿式设计，两端设置防松脱的卡簧结构，避免设备运行过程中销轴受振动窜出引发传动故障。这类构件的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，既减少了加工过程中的应力集中点，也能避免设备调试、维护过程中剐蹭操作人员的防护装备，整体结构没有冗余的设计部分，在满足强度与摆动角度要求的前提下尽可能压缩了整体体积，适合在安装空间紧凑的传动链路中使用。
