卧式不锈钢储水罐体溢流结构设计

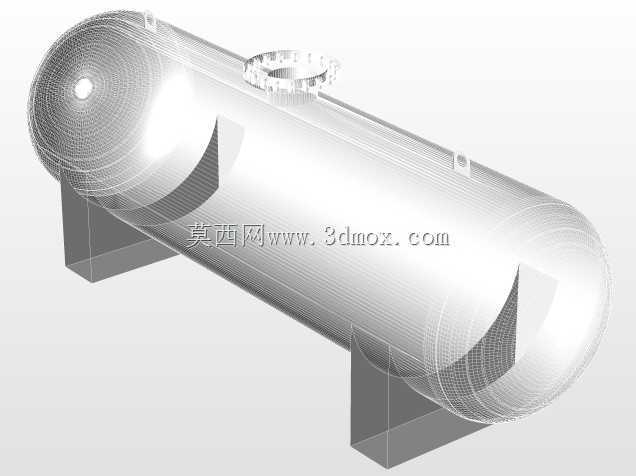

这款卧式不锈钢储水罐体的设计，首先锚定户外中小型供水、工艺储水场景的实际需求，在结构选型上采用卧式椭圆封头布局，相较于立式罐体，卧式结构对安装地面的单位面积承压要求更低，适合地基承载力有限的户外场地、厂区边角区域布设，同时卧式布局的液位波动更平缓，进水时的水体扰动更小，能有效降低罐内沉积杂质被水流卷起的概率。从功能特性来看，罐体顶部设置的进水弯管搭配溢流结构是核心设计点，进水口延伸至罐内液面以下的设计，能避免进水过程中水流冲击液面产生大量气泡，减少水体溶氧对罐体内壁的氧化影响，同时溢流口的高度经过精准计算，刚好匹配罐体额定储水液位的上限，当进水流量超过出水流量、液位达到阈值时，多余水体可顺着溢流管平稳导出，不会出现罐顶溢水冲刷罐体密封结构的问题，也无需额外加装高液位联锁断流装置，降低了整套储水系统的电控复杂度。设计过程中，首先根据额定储水容积反推筒体的长度与直径比例，将长径比控制在3:1的合理区间，既避免长径比过大导致的筒体挠度超标、支座受力不均问题，也规避长径比过小带来的罐体占地面积过大、封头加工成本升高的问题。筒体壁厚的选取结合不锈钢材料的许用应力、户外使用的腐蚀余量、静水压力分布规律做梯度校核，罐体下半部分承受静水压力更高的区域，壁厚预留足够安全余量，上半部分非承压区域在满足结构刚度的前提下优化壁厚，控制整体自重。安装边界方面，罐体底部设置的两个鞍式支座的间距经过受力计算，避开筒体的环向焊缝位置，支座底部的安装孔位预留足够的调节余量，适配现场安装时的基础尺寸误差，罐体顶部的吊耳位置经过重心校核，确保吊装过程中罐体保持水平，不会出现倾斜磕碰进水、溢流管路的情况。罐体顶部的人孔（图中吊耳旁的密封结构）尺寸满足检修人员进出需求，密封面采用快开式结构，无需大型工具即可完成开启，方便后期清理罐内沉积的水垢、杂质。进出水、溢流管路的接口全部采用标准法兰连接，接口的伸出长度预留足够的管路安装操作空间，方便后期对接现场管线时的法兰紧固、密封垫更换作业。在流体模拟层面，设计阶段对溢流过程的流态做了反复验证，确保溢流时水流沿管壁平稳流下，不会出现喷射、飞溅的情况，避免冬季溢流结冰影响罐体周边的操作安全，同时进水口的出水角度做了倾斜调整，让进水水流沿罐体内壁切线方向流入，带动罐内水体缓慢旋转，让水中的杂质更容易汇聚到罐体底部的排污口位置，降低日常排污的操作难度。
