千立方容积储罐顶盖钢结构三维设计

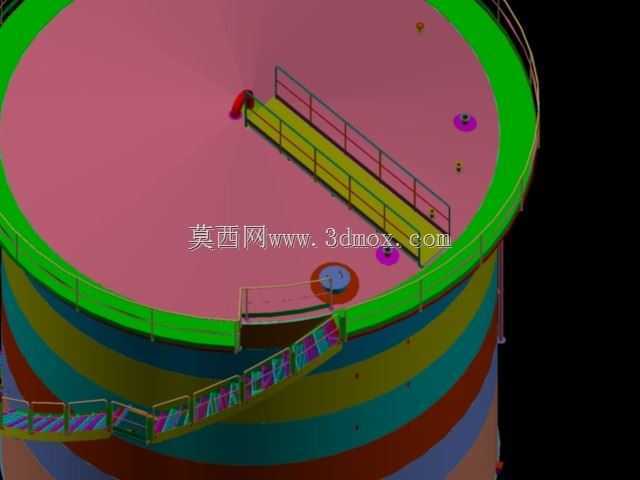

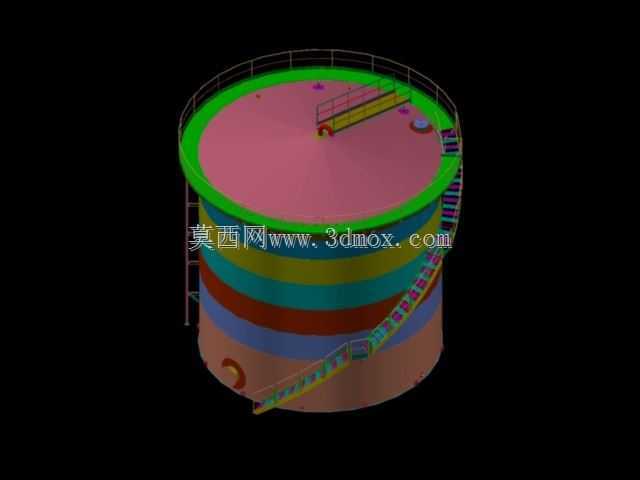

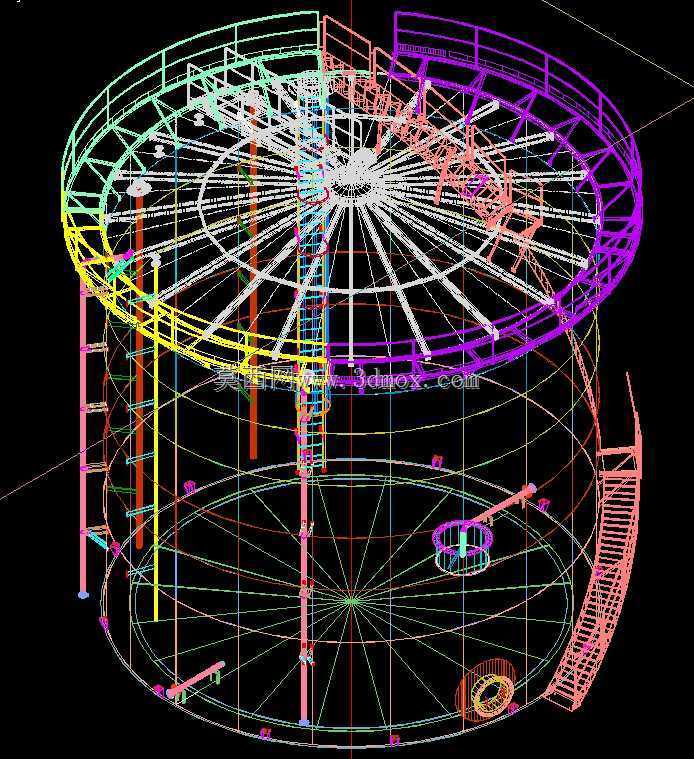

这套三维结构针对千立方级立式常压储罐的顶盖部分做了完整的构件级建模，覆盖了从罐壁顶部连接边界到顶盖中心集气结构的全部受力与附属构件，日常应用在石化仓储、粮油中转、市政水处理等领域的大型常压储液、储气场景中，作为储罐顶部的密封承载结构，既要承受顶盖自重、检修活载、雨雪风载等外部荷载，还要为罐顶检修作业提供安全的通行与防护条件。建模过程中先以罐壁顶部的安装圈板作为定位基准，确定顶盖的外轮廓直径与安装标高边界，所有径向主梁从中心环座向外辐射排布，梁的截面规格随受力梯度变化，靠近中心区域的梁段弯矩较小采用轻型型钢，靠近罐壁连接端的梁段剪力与弯矩叠加，采用加厚的型钢截面，环向辅助梁按等间距环形排布，和径向梁做节点固结，形成稳定的空间桁架受力体系，避免单根梁受集中荷载出现过大挠度。附属结构的建模完全贴合现场安装逻辑，盘梯从罐壁侧的起始平台螺旋向上延伸至罐顶操作平台，踏步的倾角、宽度符合高空作业的安全规范，梯段两侧设置连续护栏，护栏的横杆高度、立杆间距都满足检修防护的受力要求；罐顶周边设置整圈环形防护栏杆，栏杆底部带挡脚板，防止检修工具从罐顶边缘坠落；中心位置的集气筒结构做了单独的构件拆分，和径向主梁的连接节点做了加强肋建模，兼顾密封安装与荷载传递的要求。整个模型的构件拆分精度达到下料加工级别，每一处连接节点的加劲板、连接板都做了实体还原，既可以直接导出构件清单用于预制加工，也能导入有限元分析软件做荷载校核，验证不同工况下的结构变形与应力分布，提前规避现场安装时的构件干涉、节点强度不足等问题。建模时特意预留了罐壁顶部的连接螺栓孔位定位基准，现场安装时可以直接和罐壁顶的预埋圈板对位，不需要二次复测定位，能大幅缩短现场安装的周期，减少高空作业的时长。
