户外越野便携燃油箱防护固定支架结构

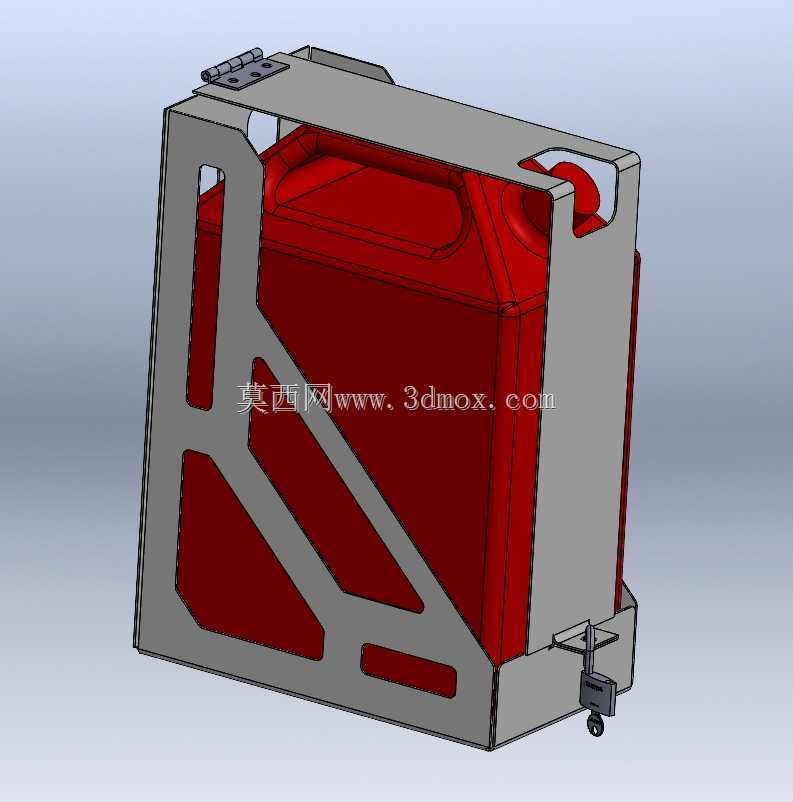

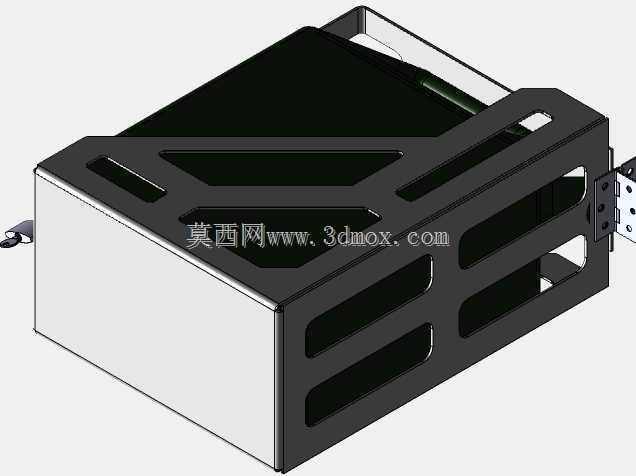

这套结构主要适配越野穿越、户外作业、长途自驾等场景下的备用燃油承载需求，解决散装油桶在车载、驮运过程中易晃动、磕碰破损、意外开启泄漏的实际痛点。日常使用中，备用油桶多直接放置在后备箱、车顶架或者摩托侧边架位置，路面颠簸带来的持续窜动很容易磨破桶身，甚至触发油口阀门漏油，这套支架就是针对这类工况做的定向结构优化。从功能设计上看，整体采用框架式包覆结构，没有做全封闭的罩壳，而是通过多段镂空的筋位贴合油桶的外轮廓，既能够限制油桶六个自由度的窜动，又能尽可能降低支架自身的重量，镂空区域还能方便日常检查油桶表面的破损、渗漏情况，也不会积存雨水、泥沙，减少长期使用后的锈蚀风险。支架顶部预留了快拆锁扣的安装位，对应油桶顶部的提手区域做了压合结构，锁止后可以直接把油桶压实在支架底部的承托面上，不会出现上下跳动的情况；底部一侧加装了小型带锁止的脚轮，在需要短距离挪动满油状态的油桶时，不需要整桶搬抬，只需要倾斜支架就可以借助脚轮移动，降低单人操作的负重强度。设计过程中优先匹配市面上主流的20L制式便携塑料油桶的外形尺寸，支架内部的容纳边界刚好贴合油桶的加强筋位置，不会出现桶身局部受压变形的问题；支架外侧的安装面预留了多组通用安装孔位，可以直接适配车顶行李架、越野车尾门挂架、摩托侧架、工程作业机具侧边的安装点位，不需要额外做转接板改造。结构受力上，主承托框架采用弯折成型的板材做主体，斜向布置的加强筋刚好对应油桶装入后重力传递的路径，即使在满载燃油的状态下，遇到颠簸路面的冲击载荷，也不会出现框架变形、焊点开裂的问题。支架侧边的镂空区域还预留了绑带穿孔位，在极端颠簸的越野场景下，可以额外加绑带做二次固定，进一步提升承载可靠性；油口对应的位置做了局部避让，不需要把油桶从支架里拆出来，就可以直接打开油阀倒油，日常使用的便利性更强。
