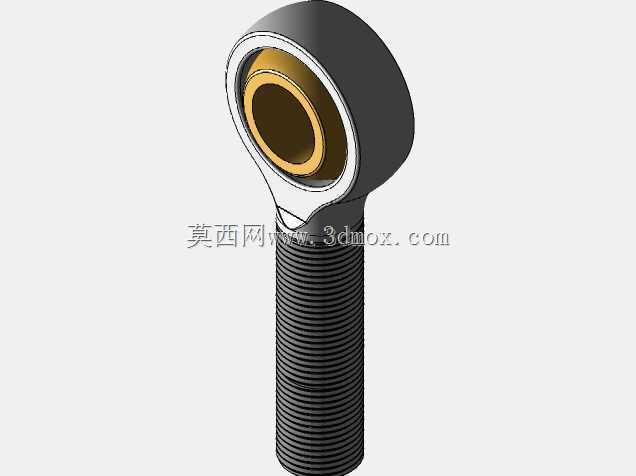

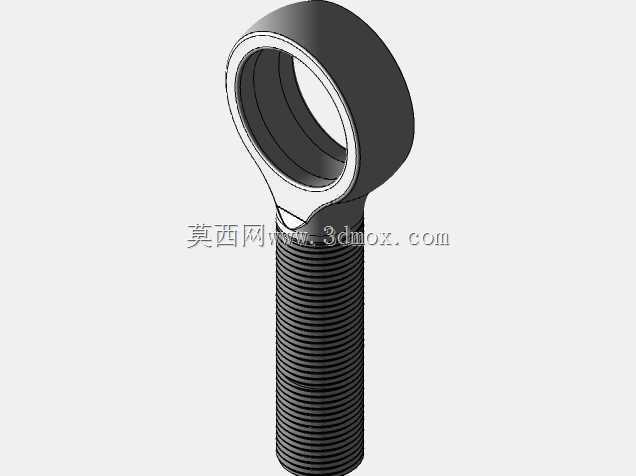

12mm规格外螺纹杆端关节轴承结构

做设备铰接结构选型的时候，杆端关节轴承是绕不开的基础部件，这款12mm内孔规格的外螺纹杆端轴承，适配的场景覆盖了工业自动化连杆机构、商用车底盘操控连杆、小型工程机械操纵铰接、轻工设备传动摆臂等多个领域，但凡需要在存在一定角度偏差的两个构件间传递力、同时实现相对摆动的连接位置，这类部件都能发挥作用。从实际使用的角度看，它的核心功能是在连接带外螺纹安装端的构件时，通过内嵌的自润滑滑动衬副，补偿安装过程中产生的同轴度误差，同时承受运行过程中的径向载荷与一定比例的轴向载荷，避免连杆机构因为加工、装配的位置偏差出现卡滞、附加应力过大导致的构件疲劳损坏。设计这款结构的时候，首先要明确安装边界：杆部采用标准外螺纹设计，螺纹段长度适配常规的连杆安装板厚，安装时可以通过螺母锁紧固定，不需要额外加工复杂的安装座，能大幅降低配套构件的加工成本；头部的轴承内圈内孔直径为12mm，配套的连接销轴需要匹配这个尺寸，同时要预留足够的摆动间隙，轴承外圈与杆身采用一体化锻造结构，保证整体的结构强度，避免大载荷下头部与杆部连接位置断裂。内嵌的滑动摩擦副采用铜合金基体，表面做自润滑处理，日常使用不需要频繁加注润滑脂，在粉尘、轻度潮湿的工况下也能保持稳定的转动性能，不会因为环境杂质进入摩擦面快速出现磨损卡滞。外形上杆部的螺纹精度满足普通传动级的配合要求，头部的外圈做了圆弧过渡，避免应力集中，整体结构紧凑，在安装空间受限的铰接位置，相比普通的向心轴承加轴承座的组合，能节省至少三分之一的安装空间，重量也更轻，对于移动类设备的轻量化设计非常友好。实际选型建模的时候，要注意摆动角度的限制，这类杆端轴承的允许摆角通常在十几度范围，不能超角度使用，否则会造成密封结构损坏、摩擦副偏磨加剧；另外安装时要保证螺纹的旋合长度足够，至少要达到螺纹公称直径的1.2倍，避免载荷作用下出现螺纹滑牙失效。建模过程中，头部的球面配合尺寸是核心，内圈的外球面与外圈的内球面需要保证足够的配合精度，既不能过紧导致摆动阻力过大，也不能过松出现旷量影响传动精度，杆部与头部的过渡位置要做圆角处理，减少应力集中点，提升部件的疲劳寿命。
