带参数化生成程序的螺栓螺钉垫圈二维图库

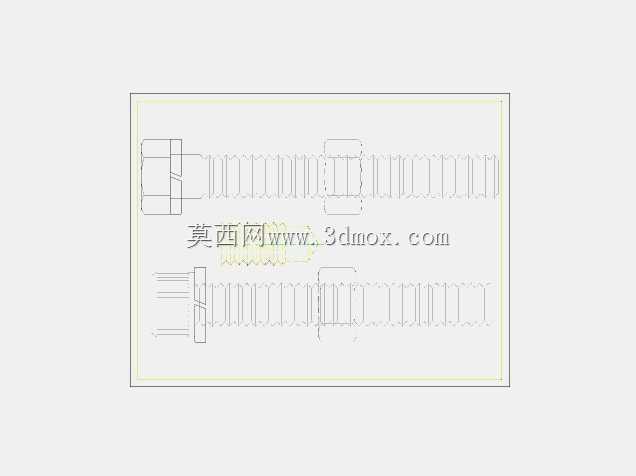

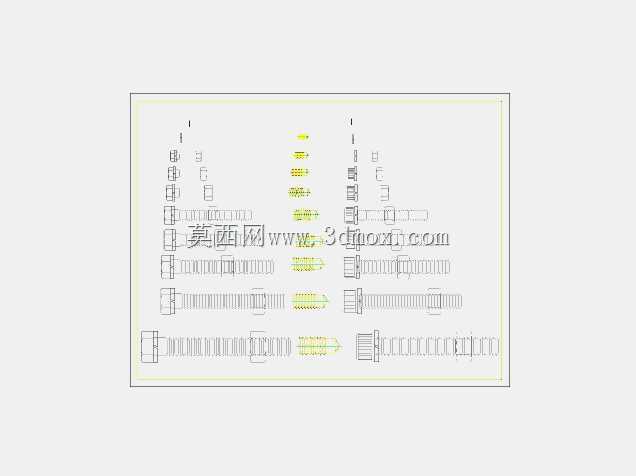

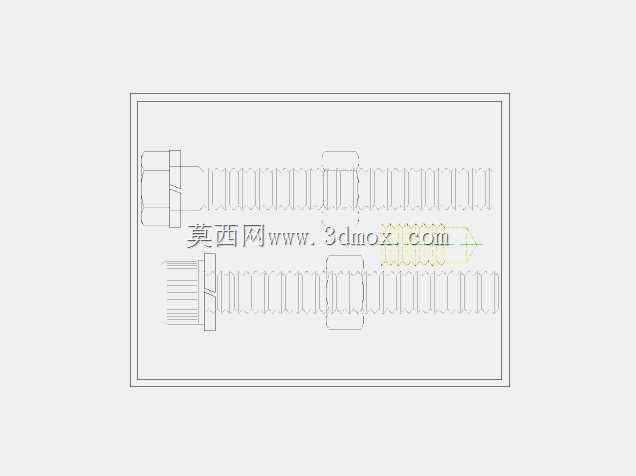

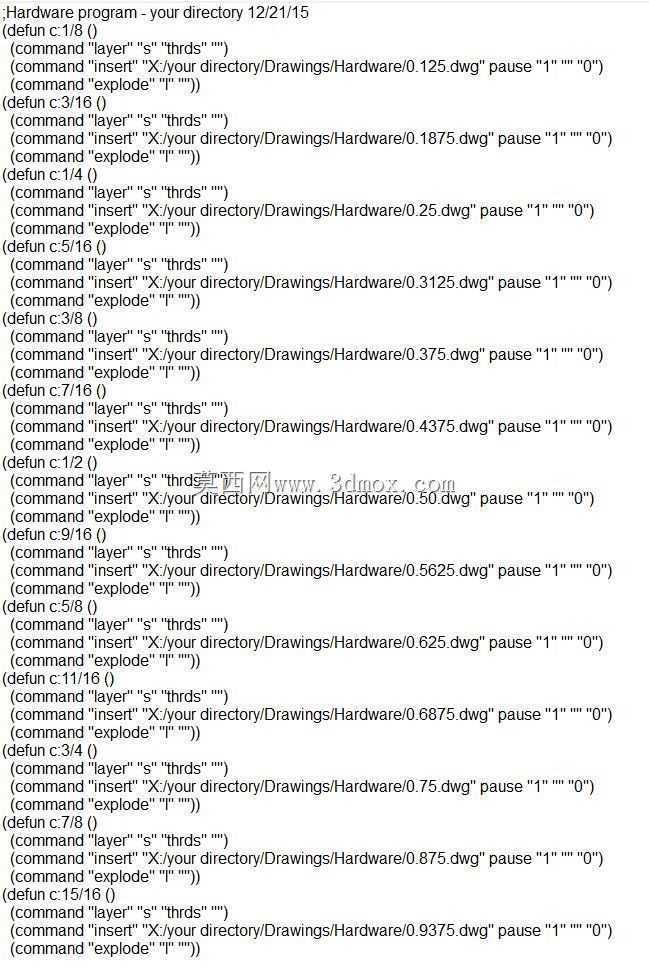

在各类机械设备的装配设计环节，紧固件的选型与绘图始终是结构工程师日常工作中占比不低的内容，小到电子设备的壳体固定，大到重型工程机械的机架拼接，螺栓、螺钉与垫圈的组合都是最基础也最核心的连接方案。这套二维图库覆盖了常用规格的外六角螺栓、内六角圆柱头螺钉、平垫圈与弹簧垫圈的标准视图，所有图元都按照机械制图国标规范绘制，线型、剖面线、标注样式都符合出图要求，不需要工程师再从零开始绘制重复的标准件图形。配套的参数化生成程序可以根据输入的公称直径、螺杆长度直接生成对应规格的紧固件图形，还能自动匹配对应的垫圈尺寸，在装配图绘制时可以直接调用插入，不需要反复调整比例与图层。从实际使用场景来看，这套图库适配各类非标设备设计、工装夹具设计、生产线改造项目的二维出图需求，不管是做装配图的明细栏配套，还是做零件图的连接结构示意，都能直接复用图元，大幅减少重复绘图的工作量。设计这套图库的时候，充分考虑了不同安装场景的边界要求：螺栓的螺纹段长度按照标准粗牙螺纹的旋合深度设置，预留了足够的啮合长度保证连接强度，垫圈的内外径尺寸与对应规格的螺栓完美匹配，不会出现垫圈内径过大无法定位、或者外径过小压不住被连接件的问题。在绘制装配剖视图的时候，图库内的紧固件图元已经预设好标准的剖面线规则，螺栓、螺钉这类实心件沿轴线剖切时不打剖面线，垫圈的剖面线方向与相邻零件错开，完全符合机械制图的国标要求，不需要工程师二次调整图元属性。针对经常需要绘制排孔连接的场景，程序还支持阵列生成功能，输入孔距、排数、列数就能一次性生成整组连接紧固件的图形，比如钣金护板的固定、导轨的安装、电机法兰的对接这类多螺栓连接的场景，不需要逐个复制粘贴调整位置。另外图库内的所有图元都做了图层分类，轮廓线、中心线、标注线分别放在对应图层，插入到总装图的时候可以直接匹配现有图纸的图层规范，不会出现图层混乱的问题。在设备维护改造的场景下，现场测绘后绘制零件替换图时，也可以直接调用对应规格的紧固件图形，快速完成旧设备的图纸复原工作，不需要反复核对标准件的尺寸参数。从安装边界的角度来说，所有紧固件的图形都预留了标准的扳手空间示意，在做装配布局的时候可以直接参考图形判断安装操作空间是否足够，避免出现设计完成后螺栓没有空间拧紧的问题，比如在狭窄的腔体内部布置连接点时，可以通过调用的图元直观判断螺钉长度是否会与腔体内壁发生干涉，垫圈的厚度是否会影响整体的装配尺寸链。
