工业级翅片式强制风冷散热装置结构

这套散热结构的设计，最初是针对露天工况下大型工艺循环介质的冷却需求做的适配，区别于常规闭式冷却塔的结构逻辑，它把翅片换热芯体和轴流送风单元做了集成式布局，省去了外接风道的冗余设计。从实际应用场景来看，这类结构常出现在化工循环水旁路冷却、小型发电机组散热、工业液压站油温控制这类场景里，不需要配套独立的冷却水塔，靠空气强制对流就能把介质温度降到工况要求区间，尤其适合缺水或者场地紧凑的厂区布设。

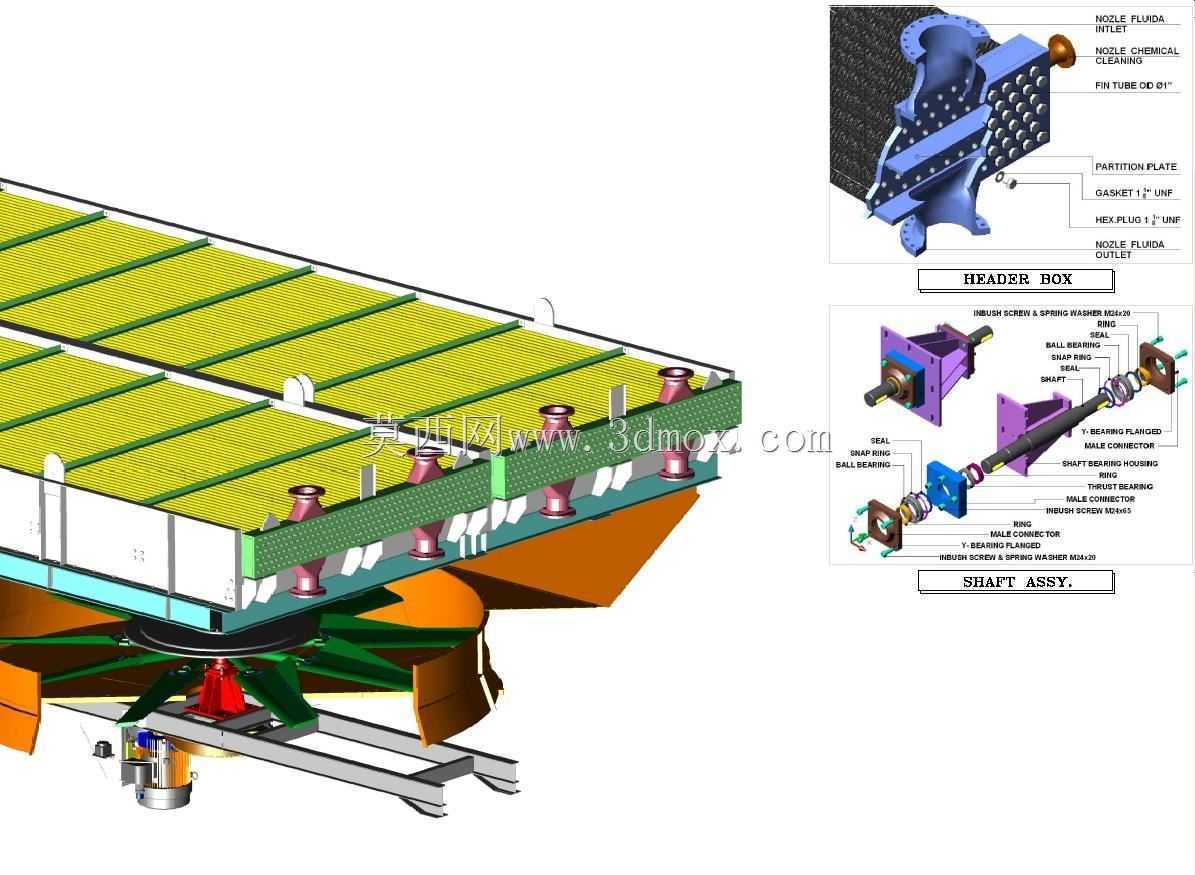

从功能逻辑上拆解，上部的翅片管束是核心换热单元，每一层翅片都采用了连续冲压的波纹结构，不是平片直铺的形式，这种设计能让流经翅片间隙的空气形成局部紊流，破坏翅片表面的层流边界层，哪怕迎面风速不高，也能保证足够的换热效率，同时翅片和基管采用了机械胀接的贴合工艺，避免长期冷热交变出现接触热阻升高的问题。下部的轴流风筒采用了直筒式导风结构，风叶的安装角度经过匹配调校，出风可以均匀覆盖整个翅片芯体的迎风面，不会出现边角区域风量不足导致的换热死区，风筒下方预留了检修空间，日常维护时不需要拆除上部换热单元就能完成风叶轴承、传动部件的检查更换。

设计过程中特意做了安装边界的适配考量，整体支撑框架采用型钢焊接结构，底部的安装支脚预留了标准的地脚螺栓孔位，支脚的跨距参考了常规工业设备的安装基座尺寸，现场布设时不需要额外做复杂的基础改造。介质进出口的管箱部分做了分程设计，介质从入口进入后会在管箱内分流，顺着多组平行的基管走完换热流程再从出口汇流排出，这种分程结构能避免单路流程过长导致的末端介质温降不足问题，管箱上的法兰接口采用了标准的工业管法兰尺寸，能直接和现场的工艺管道对接，不需要额外做转接件。

在结构细节处理上，翅片芯体的侧边做了密封挡板，避免送风从芯体侧边旁流流失，所有和介质接触的流道内壁都做了钝化处理，能适配常规的水、导热油等多种冷却介质，不会出现短期内流道腐蚀堵塞的问题。风叶和驱动单元的连接做了动平衡校准，运行时的振动幅值控制在工业设备允许的区间内，不会因为长期振动导致翅片和基管的连接部位出现松动。整个结构的外形尺寸做了模块化控制，单组单元的换热能力覆盖常规中小流量的冷却需求，如果需要更大的换热量，可以直接多组并联布设，不需要重新调整核心结构参数，能大幅缩短现场安装调试的周期。
