锅炉一级过热器水平盘管结构

在电站锅炉、工业蒸汽锅炉的尾部烟道换热段，水平布置的过热器盘管是承接饱和蒸汽升温、输出合格参数过热蒸汽的核心换热部件，这类盘管直接布置在高温烟气流经区域，通过管壁与高温烟气的对流换热，将汽包输出的饱和蒸汽加热至对应额定温度的过热蒸汽，输送至汽轮机高压缸或者工业用汽终端，直接决定整套锅炉系统的蒸汽输出品质与热力循环效率。

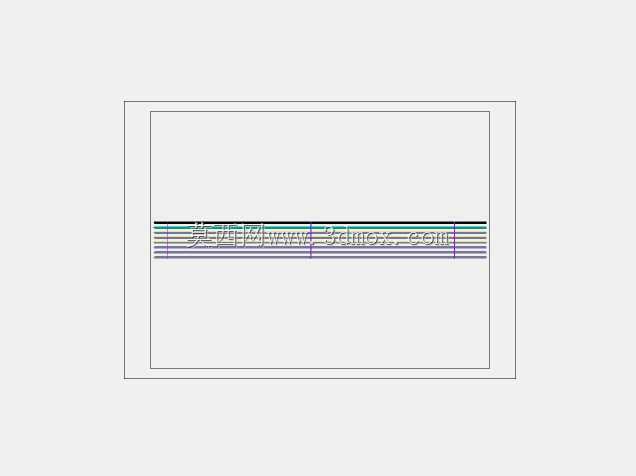

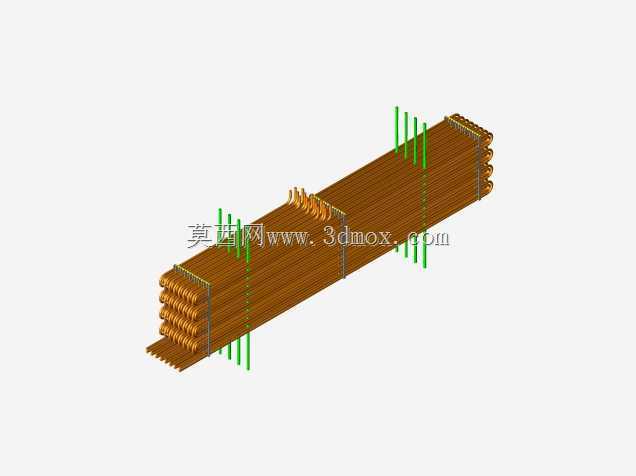

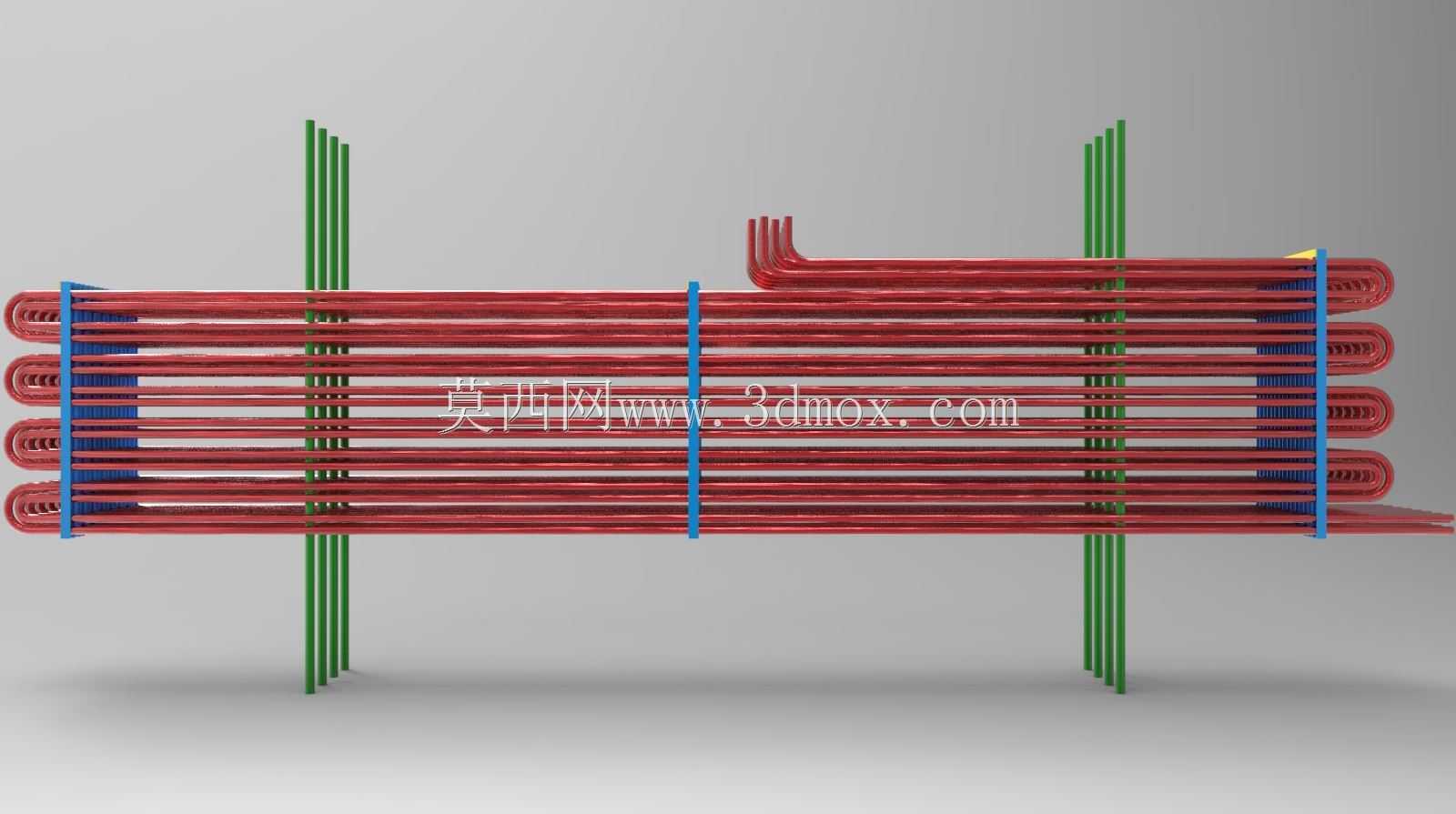

这套水平盘管采用多排蛇形管并行排布的结构，单根换热管经过多次水平弯折形成连续的流道，相邻管排之间预留均匀的烟气流通间隙，既保证高温烟气可以均匀冲刷每一段管壁，避免出现局部烟气流速过高导致的管壁磨损，也能控制整体烟阻在引风机的额定工作区间内，不会额外增加烟道系统的动力损耗。盘管两端通过集箱连接结构对接进出口蒸汽管路，弯折处的曲率半径经过严格核算，既避免弯管过程中出现管壁减薄超差的问题，也能保证蒸汽在管内流动时的阻力处于设计范围内，不会出现局部涡流导致的换热效率下降。

支撑结构采用垂直布置的定位件与管夹组合，垂直定位件沿盘管长度方向等距分布，通过耐高温管夹将每一排盘管牢牢固定，既可以承受锅炉启停过程中盘管热胀冷缩产生的位移应力，也能避免长期高速烟气冲刷导致的盘管振动磨损，管夹与管壁之间预留微量的活动间隙，适配金属管材在高温工况下的线性膨胀量，防止出现应力集中导致的管壁开裂。

从安装边界来看，这套水平盘管整体为长方体规整结构，进出口管端的位置、支撑件的安装孔位都匹配常规卧式锅炉过热器段的炉膛安装尺寸，现场安装时可以直接对接两侧集箱与烟道内的支撑梁，不需要额外做现场改制。设计过程中针对不同烟温区域的管壁热负荷做了排布优化，高温烟气入口侧的管段采用了更合理的管间距，平衡换热效率与管壁使用寿命，管内蒸汽流速控制在合理区间，既保证足够的换热系数，也避免流速过高带走过剩的管壁热量导致蒸汽温度超温，或者流速过低导致管壁冷却不足出现超温爆管的隐患。这类水平盘管相比垂直布置的过热器结构，积灰概率更低，日常检修时也更容易通过吹灰装置清理管壁积灰，长期运行的换热稳定性更优，适配中压、次高压参数的工业锅炉与中小型电站锅炉的过热段配置需求。
