可拆式板式换热加热装置结构设计

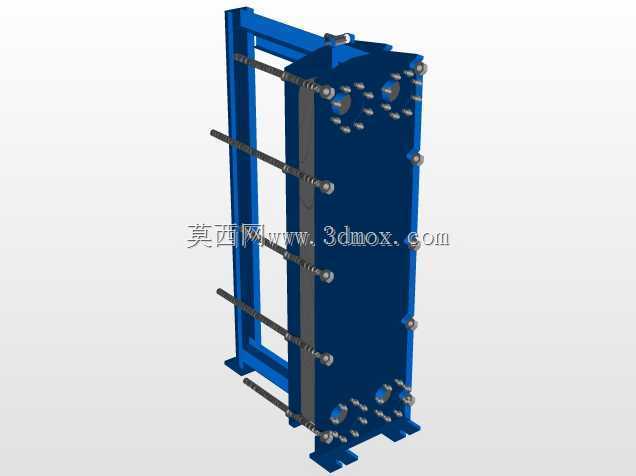

在化工、暖通、食品加工、集中供热等工业场景中，换热环节的能耗占比往往能达到系统总能耗的三成以上，一款结构设计合理的板式换热加热装置，能在有限的安装空间内实现更高的换热效率，同时降低后期运维的拆装难度。这款可拆式板式加热装置采用框架式承载结构，上下两侧设置定位导杆，多片冲压成型的换热板片沿着导杆依次叠装，依靠两端的压紧板配合拉紧螺栓实现板片组的夹紧密封，板片之间的密封胶垫预先嵌装在板片的密封槽内，相邻板片反向叠装后自然形成冷热流体的独立流道，两种介质分别在相邻流道内逆向流动，通过板片的薄壁金属结构完成热量传递，实现冷侧介质的加热升温。从安装边界来看，该装置的整体框架采用立式落地安装结构，底部设置带安装孔的支撑脚，可直接通过膨胀螺栓固定在混凝土基础或者钢制设备平台上，安装时需要在设备四周预留不小于600mm的操作空间，满足后期拆装板片、更换密封垫的操作需求，设备的四个流体接口分别布置在固定压紧板的上下区域，可根据现场管道走向选择同侧或者异侧接管，接口采用法兰连接形式，适配常规工业管道的安装标准，不需要额外定制转换接头。设计过程中，拉紧螺栓的排布经过受力校核，沿压紧板的四周均匀布置，拧紧过程中可采用对角分次拧紧的方式，保证每根螺栓的受力偏差控制在允许范围内，避免压紧板倾斜导致板片密封失效或者局部压损过大；上下导杆的长度预留了板片扩容的余量，后期如果需要提升换热功率，可在框架允许范围内增加换热板片数量，不需要整体更换设备框架，降低改造的成本投入。板片的波纹结构采用人字形冲压设计，流体在流道内流动时会沿着波纹方向不断改变流向，在较低的流速下即可形成湍流状态，既可以提升换热效率，也能减少流道内的杂质沉积，降低堵塞的概率；活动压紧板可沿着上导杆滑动，检修时只需要松开拉紧螺栓，将活动压紧板滑到框架一侧，即可逐片拆下板片进行清洗或者更换密封件，相比管壳式换热设备，拆装维护的工作量能降低六成以上。在实际选型应用中，需要根据现场的冷热介质流量、温度参数、允许压降来匹配对应的板片数量和接口通径，安装时要注意设备的垂直度偏差不超过千分之一，避免板片组受力不均出现泄漏；设备进出口管道上建议加装过滤器和压力表、温度计，便于运行过程中实时监测设备的运行状态，当流道进出口的压差超过设计值时，可及时停机拆洗板片，去除流道内的结垢或者杂质，保证换热效率稳定在设计范围内。
