土耳其水泥厂全流程生产线三维布局

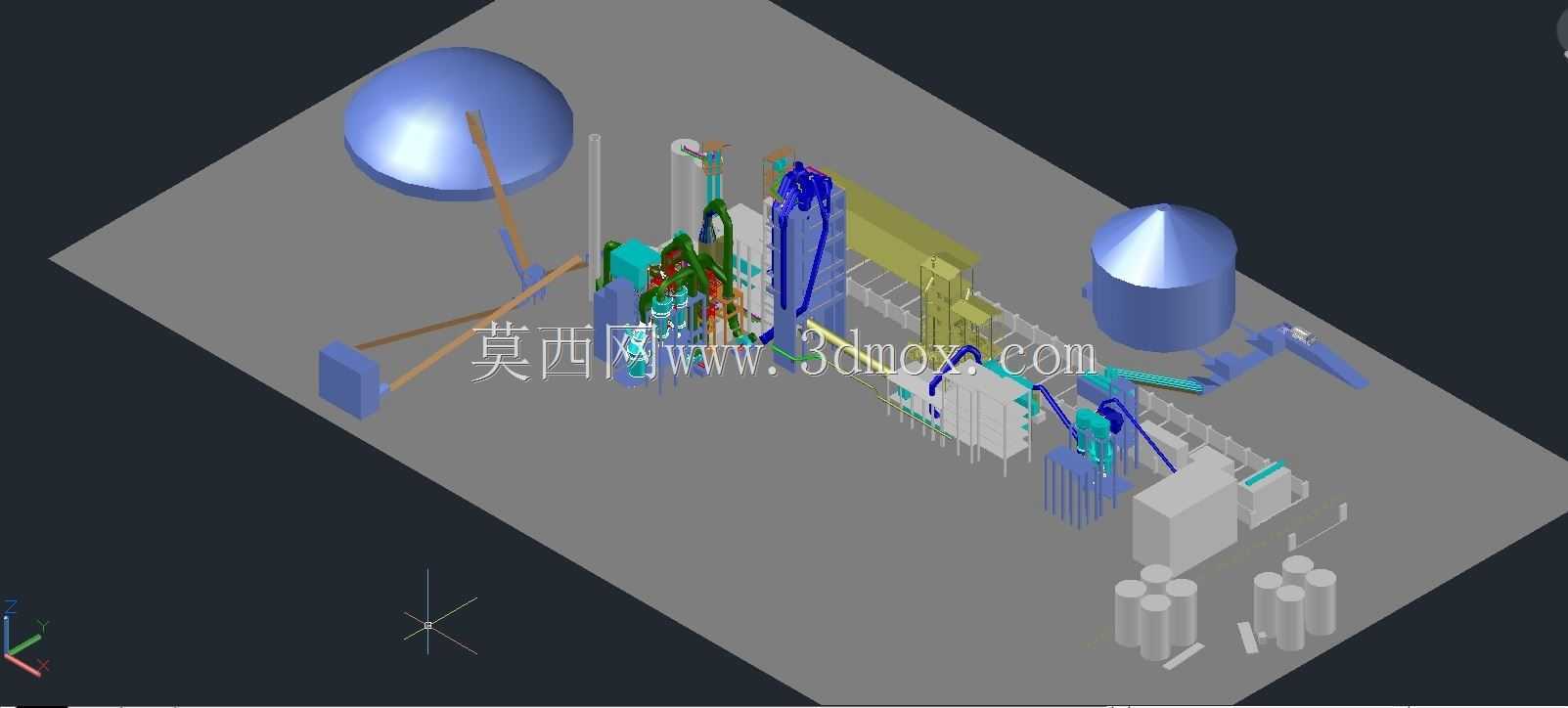

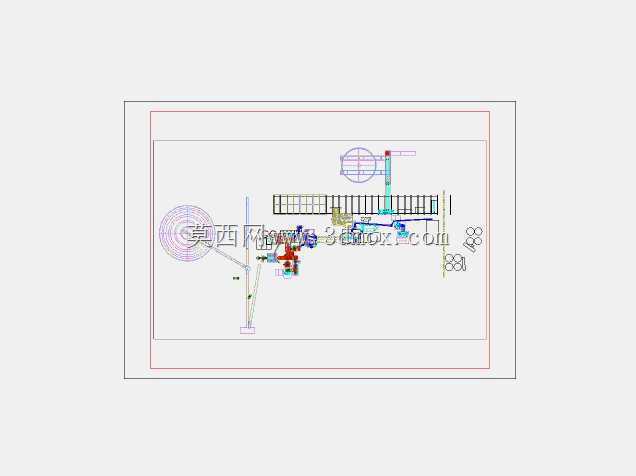

这套三维布局完整还原了水泥生产全流程的厂区设备排布逻辑，从原料进场到成品出库的各工段衔接关系都做了具象化呈现，可直接用于新建厂区的方案论证、现有产线的技改排布参考，也能作为水泥工艺教学的具象化演示载体。布局里首先明确了不同储料设施的安装边界，左侧半球形封闭储库用于存放大宗进厂原料，依托长距离带式输送结构完成原料到预处理工段的转运，输送廊道的架空高度、转弯半径都匹配现场土建的净空要求，避免和厂区内部检修通道、管线桥架产生干涉。中间核心生产区按照生料制备、熟料煅烧、水泥粉磨的工艺流向顺次排布，各级旋风预热器、回转窑、篦冷机、辊压机、球磨机的相对位置完全匹配物料重力输送的高差要求，减少不必要的提升设备配置，降低生产过程中的动力损耗与设备运维成本，设备之间的连接溜管角度都符合散状物料的安息角要求，杜绝生产过程中的堵料隐患。右侧锥形储仓用于存放煅烧完成的熟料，下方衔接的输送结构直接连通成品粉磨工段，底部成组布置的小型圆柱储仓用于存放不同标号的成品水泥，配套的散装机、包装机预留位置完全匹配装车作业的回转半径，厂区内部的检修通道围绕各核心设备环形布置，满足大型部件吊装、日常巡检的通行需求。整套布局在设计阶段就同步考虑了除尘管线、压缩空气管路、电力桥架的敷设路径，所有管线都沿设备外侧、廊道下方排布，不占用地面检修空间，各设备的操作平台、爬梯位置都预留了足够的操作空间，完全符合水泥生产现场的安全作业规范。
