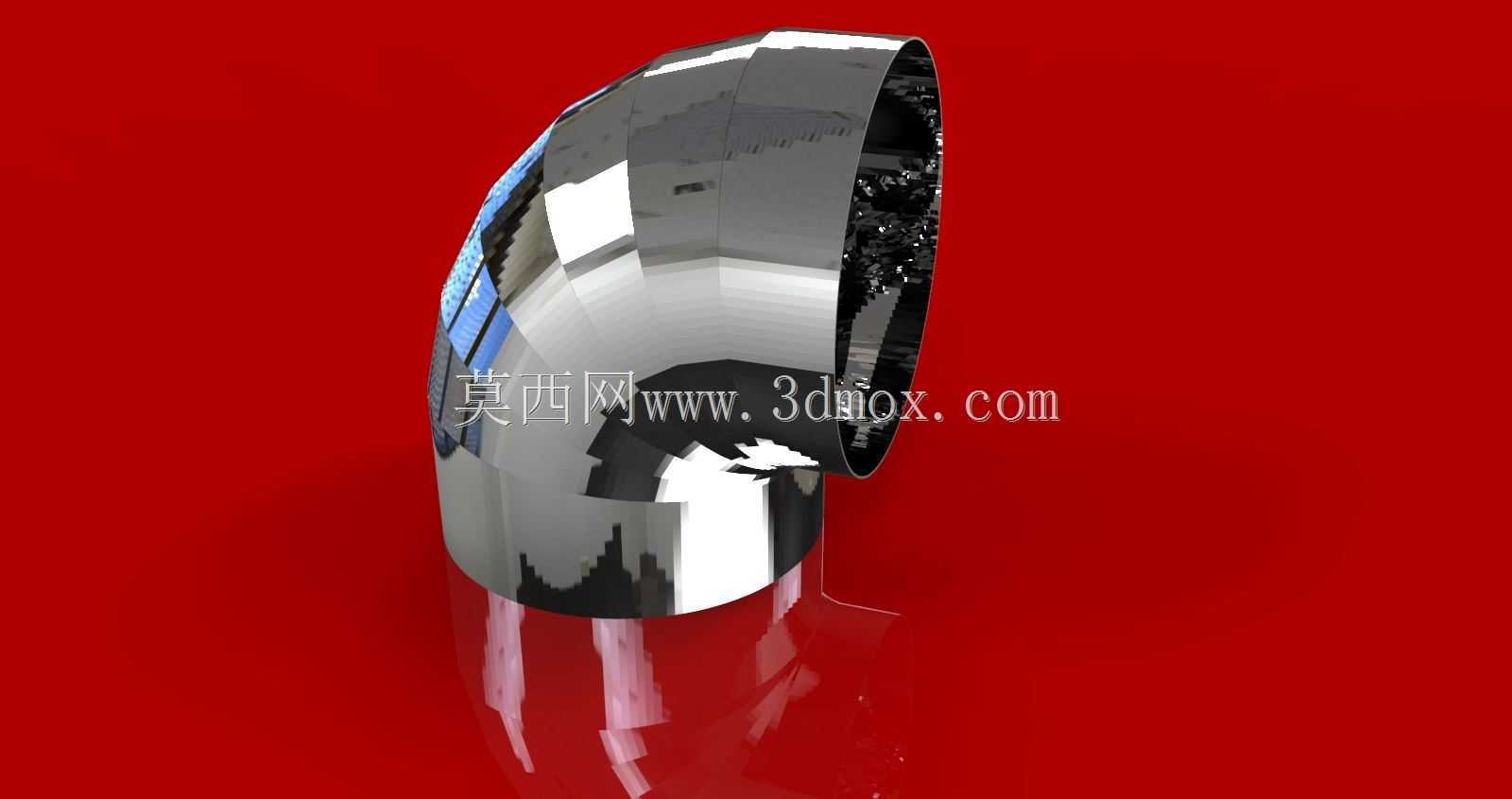

镜面抛光90度不锈钢对焊弯头结构

这款90度对焊式不锈钢弯头，是流体输送管路系统里常用的转向连接件，日常在食品级流体输送、洁净化工管路、医用纯水系统、高端建筑给排水管路中都有大量应用，主要作用是在管路需要转向的节点改变介质流向，相比丝接弯头，对焊结构的连接强度更高，密封可靠性更强，能承受更高的管路压力与温度波动，适配大管径、高压力等级的管路布设需求。从设计层面来看，这款弯头采用等径对焊结构，两端接口的内径、外径与同规格直缝不锈钢管完全匹配，焊接时可以实现管壁完全熔合，不存在连接台阶造成的介质滞留，对于洁净度要求高的输送场景，这种无滞留的结构能避免介质残留滋生细菌，也能减少管路内的紊流产生，降低输送过程中的压力损失。弯头的转弯半径采用长半径设计，也就是转弯中心线的曲率半径为管道公称直径的1.5倍，这种设计相比短半径弯头，介质流经时的转向更平缓，局部阻力系数更小，能有效降低介质对弯头内壁的冲刷磨损，延长管路的整体使用寿命，尤其适合输送带有微小固体颗粒的流体、或者高流速的气体介质。外形尺寸方面，弯头两端的对接端面做了30度的焊接坡口处理，坡口角度与钝边厚度符合常用的管道焊接规范，现场安装时不需要额外加工坡口，直接与管道对口即可进行氩弧焊或者电弧焊作业，能有效缩短现场施工的周期。弯头的壁厚均匀，整体成型后内外壁都做了镜面抛光处理，表面粗糙度达到Ra0.8以下，内壁光滑无毛刺，外壁的镜面质感除了美观之外，在洁净车间使用时不容易积尘，日常清洁擦拭也更方便，符合洁净生产区域的卫生管理要求。安装边界上，这款弯头的两端接口同轴度公差控制在0.5mm以内，焊接后不会出现管路错位的问题，转弯处的外壁没有凸起、凹陷等成型缺陷，安装时相邻的管路支吊架可以按照常规直管段的间距布设，不需要在弯头位置额外做特殊的加固处理，当然在高压管路场景下，还是需要在弯头的背弧侧设置导向支架，抵消介质转向时产生的轴向推力。建模过程中，先通过扫描特征生成弯头的基础基体，再对两端的焊接坡口进行切除处理，之后添加内外壁的抛光质感特征，还原真实产品的金属反光效果，整个模型的尺寸参数完全参照行业通用的对焊弯头标准设定，可直接用于管路系统的装配干涉检查、管路布设模拟，也能作为设备对外接口的配套连接件模型使用，帮助设计人员在方案阶段就确认管路的走向与安装空间，避免现场安装时出现空间不足、管路碰撞的问题。
