嵌入式防水轴流散热风机结构设计

这款防水轴流风机的结构设计，核心围绕高湿、多凝露工况下的可靠通风散热需求展开，区别于普通开式轴流风扇，其整体采用一体化环形外框结构，将叶轮、导流环、安装基座整合为同轴装配单元，从根源上减少拼接缝隙带来的渗水隐患。从实际应用场景来看，这类风机可适配户外机柜内部散热、卫浴设备排风、冷藏展示柜内部空气循环、工业加湿设备通风等存在水汽接触的使用场景，普通无防水结构的风扇在这类场景下长期运行，容易出现水汽进入轴承腔导致润滑失效、电路短路的问题，这款结构在设计阶段就针对这类失效点做了针对性优化。

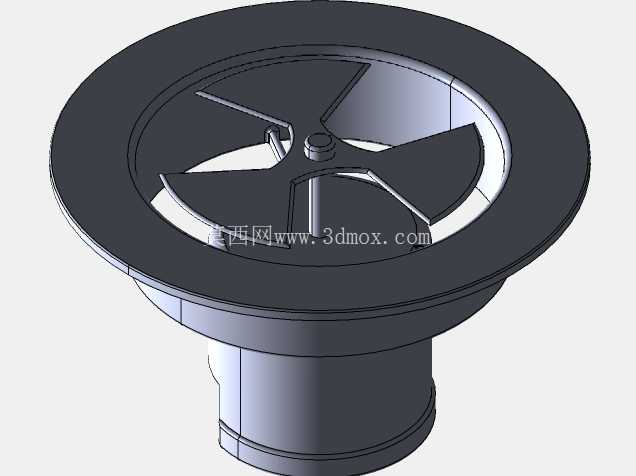

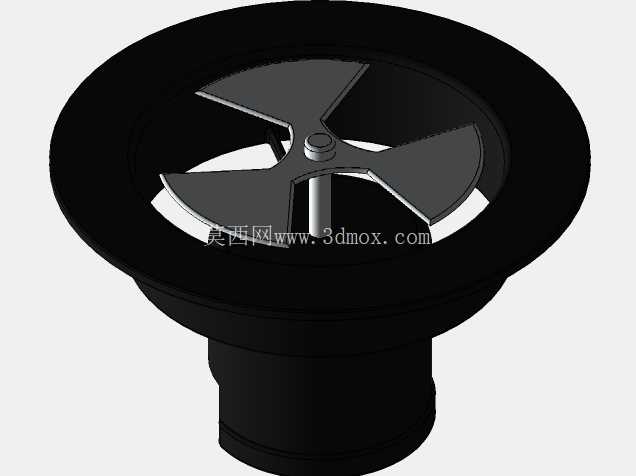

叶轮部分采用三叶片后掠式设计，叶片与中心轮毂为一体式成型结构，叶片型线经过气流导流优化，运行时可在较低转速下实现稳定的轴向送风，同时降低叶片边缘的气流紊流噪音，轮毂与外框之间的间隙控制在极小范围，避免大颗粒杂物进入风机内部卡滞叶轮。外框的前端面做了窄边导流唇边设计，安装时可嵌入设备预留的安装孔位，唇边与设备面板贴合后可形成第一道挡水结构，外框后侧的安装基座设置了环形密封槽，可适配O型密封圈安装，当风机通过螺栓固定在设备壁面时，密封圈被压紧填充安装面间隙，阻挡喷淋水、凝露水从安装缝隙进入设备内部。

轴承腔部分采用封闭式迷宫密封结构，区别于普通风扇的敞式轴承安装位，这款结构的轴承外侧设置了多层环形挡水筋，气流可正常通过为轴承散热，同时液态水会被挡水筋阻隔无法进入轴承润滑区域，延长轴承在高湿环境下的使用寿命。叶轮的动平衡结构在设计时就预留了平衡校正位，可在装配阶段完成动平衡调校，降低长期运行的振动值，避免振动导致密封结构松动失效。

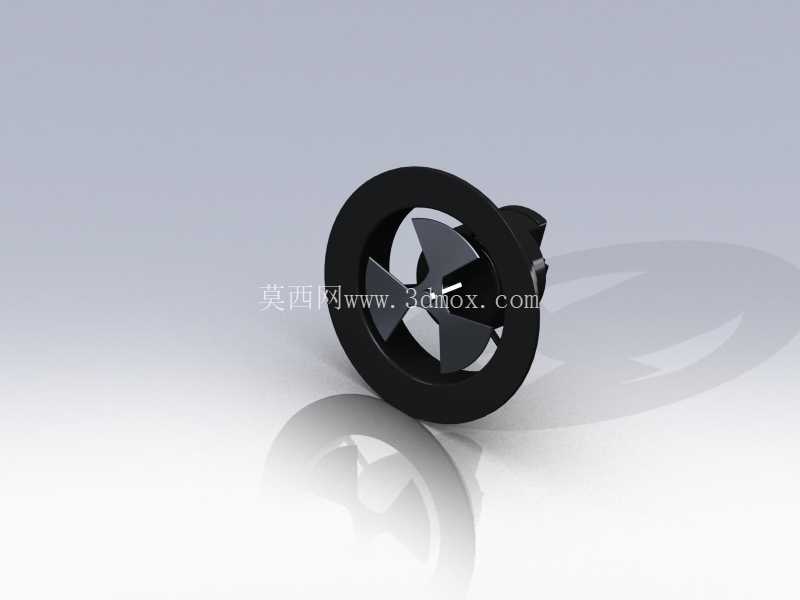

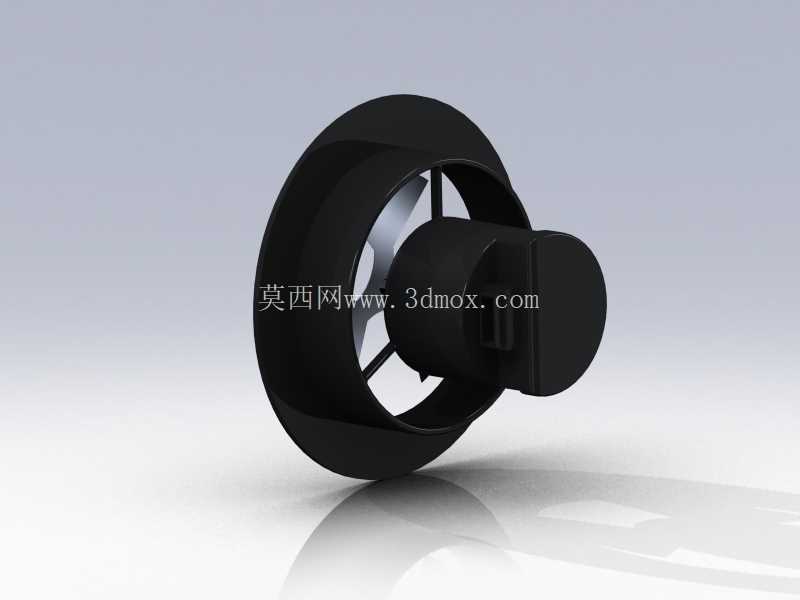

从安装边界来看，这款风机为圆形嵌入式安装结构，外框外径为标准适配尺寸，安装孔位沿外框后侧的安装法兰均匀分布，可适配不同厚度的设备壁面安装，安装后风机前端面与设备外表面基本齐平，不会突出过多占用外部空间，也避免突出结构勾挂杂物。送风方向为轴向直吹，气流沿风机轴线方向流动，可直接将设备内部的湿热空气排出，或是将外部干燥空气导入设备内部形成循环，外框的内圈做了圆弧导流过渡，减少气流进入风机时的沿程阻力，提升送风效率。

在结构细节处理上，所有部件的拼接位置都做了止口定位设计，装配时可快速实现同轴度定位，减少装配误差导致的叶轮擦框问题，叶片表面做了光滑圆弧过渡，没有尖锐棱角，避免运行时气流在棱角处产生涡流损失，同时也减少凝露水在叶片表面的附着，凝露形成的水珠可沿叶片斜面滑落至外框位置，顺着外框的导流槽排出，不会在风机内部积存。接线部位从安装基座的侧方引出，出线位置设置了防水格兰头结构，可锁紧线缆外皮，阻挡水汽从线缆穿装位置进入内部电路区域，适配常规的设备内部布线需求，不需要额外做接线处的防水处理。

这类防水风机的设计没有采用复杂的密封结构，而是通过结构本身的挡水、导流设计实现防水能力，在控制制造成本的同时保证长期运行的可靠性，不需要额外增加密封件的维护更换成本，适合批量应用在各类需要防水通风的民用、工业设备上，结构建模时所有配合尺寸都预留了合理的公差带，可直接适配注塑、机加工等不同加工工艺的生产要求，叶轮的型线参数可根据实际需要的风量、风压参数做调整，不需要改动整体安装尺寸，可快速适配不同参数需求的设备选型。
