防水型轴流散热风扇三维结构设计

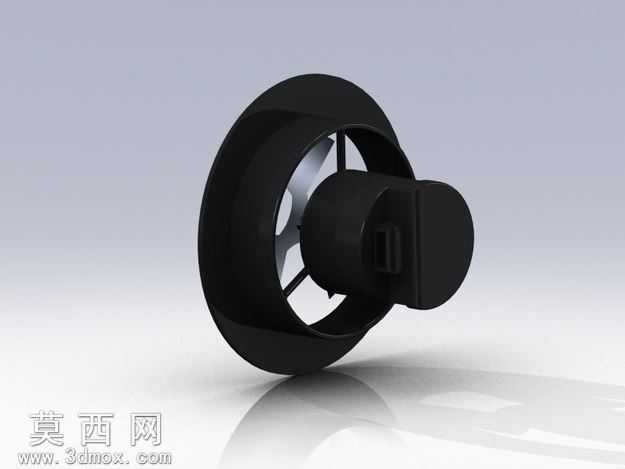

本作品为防水型轴流散热风扇的三维参数化模型，建模阶段采用主流三维设计软件完成全参数化特征构建，首先通过旋转凸台特征生成风扇的外圈密封壳体，壳体边缘预留密封槽结构，为后续防水胶圈的装配提供精准的定位基准，壳体壁厚经过均匀化处理，避免注塑成型过程中出现缩痕、翘曲等工艺缺陷。风叶部分采用曲面放样结合圆周阵列的方式完成建模，每片扇叶的翼型截面经过气动优化，叶根与轮毂连接处做了大圆角过渡处理，有效降低风叶高速旋转时的应力集中问题，轮毂内部预留电机安装腔与走线孔位，走线孔处设计有防水密封凸台，可配合防水胶塞实现线缆穿出部位的密封防护。模型渲染阶段采用哑光硬质塑料材质赋予外圈壳体，还原工程塑料的磨砂质感，扇叶部分采用半哑光玻纤增强塑料材质，通过调整材质的反射粗糙度参数，模拟玻纤材质的细微纹理效果，场景内添加柔和的环境光与定向补光，在模型下方生成真实的地面反射效果，清晰展现风扇的整体轮廓与结构细节。结构设计上重点考量防水性能，壳体的合模面采用阶梯式止口结构，替代传统的平面合模，可有效阻挡液态水从合模缝隙渗入内部腔体，风叶与外圈壳体之间预留均匀的转动间隙，既保证风叶旋转无干涉，又避免间隙过大导致异物进入。设计思路围绕潮湿、多水淋的特殊使用场景展开，区别于普通开放式散热风扇，该模型在所有拼接缝隙、转动配合部位、线缆引出部位都设计了对应的防水结构，可满足户外设备、厨卫电器、潮湿工况设备的散热需求，模型所有特征均保留完整建模历史，可根据实际使用需求调整风叶直径、壳体厚度、安装孔位等参数，适配不同功率、不同安装尺寸的散热场景，整体结构紧凑，装配关系清晰，可直接用于后续的工程出图、结构仿真与样机试制参考。
