龙门式三轴数控加工设备结构设计

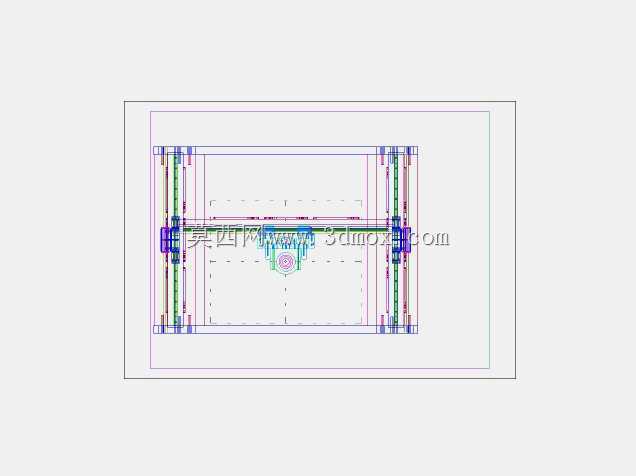

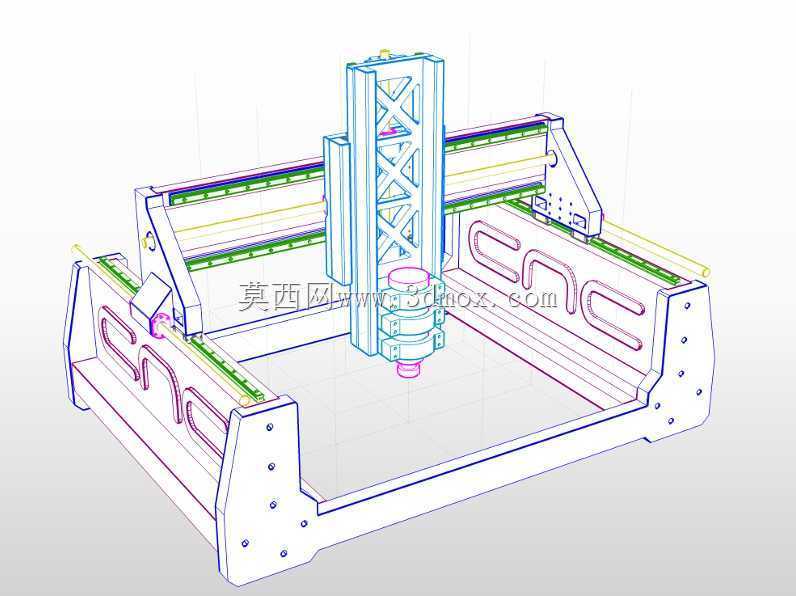

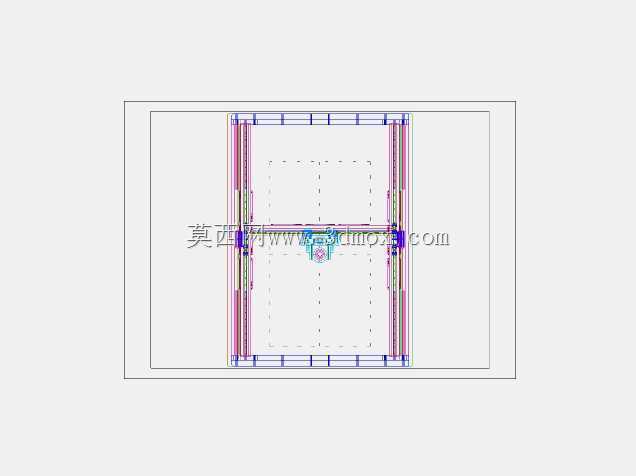

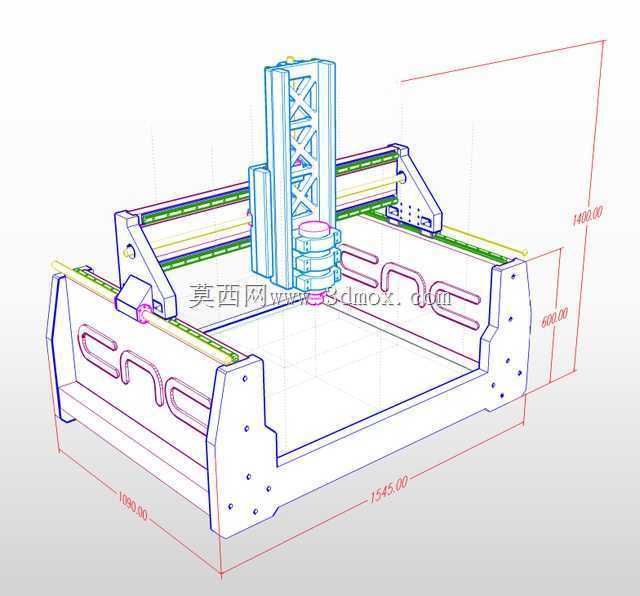

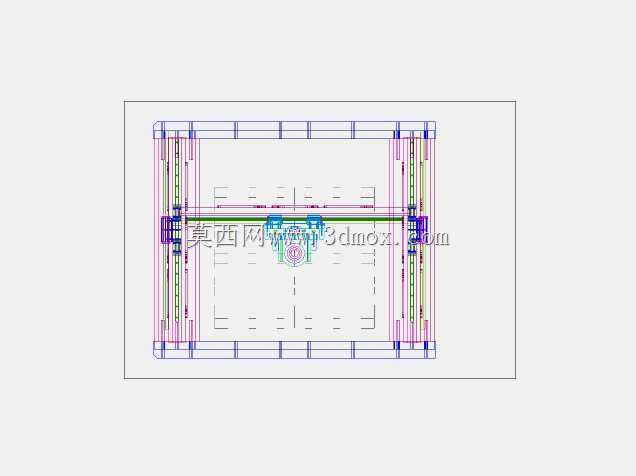

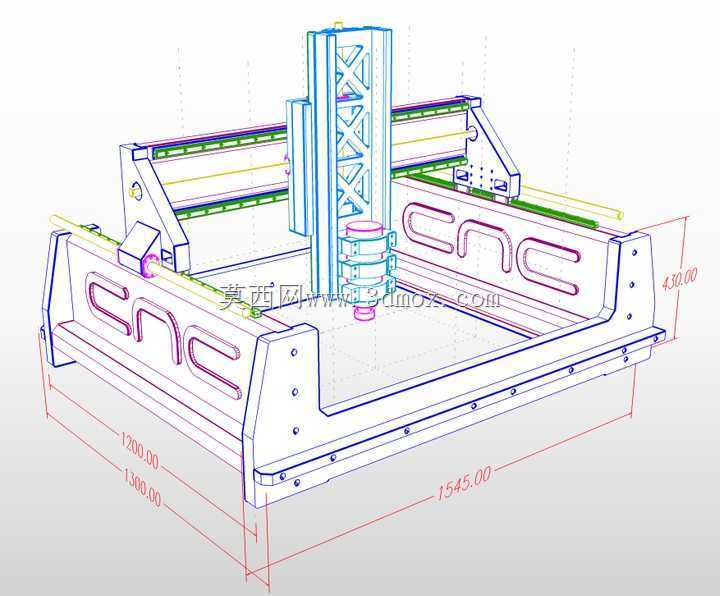

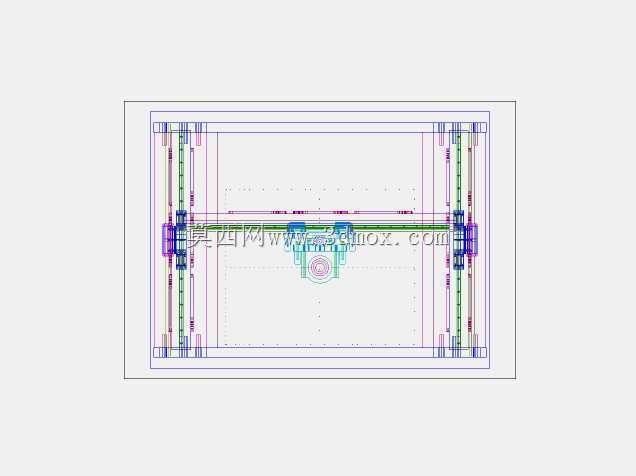

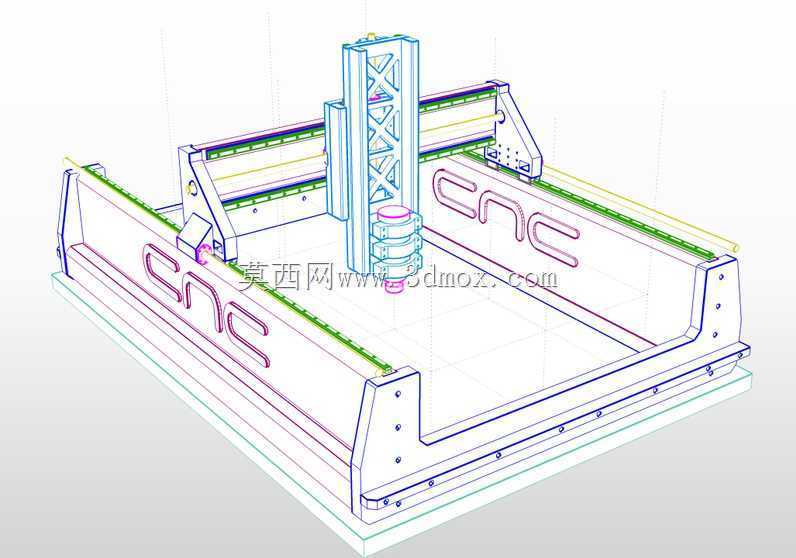

这款龙门式三轴数控加工结构，主要面向中小型板材、非金属构件的铣削、雕刻、钻孔加工作业场景，常见于广告标识制作、木工板材开料、小型五金零件精密加工、工艺礼品雕刻等生产环节，可适配不同材质的平面加工需求，替代人工完成高精度重复切削动作。从结构布局来看，采用固定龙门跨式设计，床身作为整机承载基础，两侧立墙支撑横梁组件，X轴传动沿床身长度方向布置，有效行程覆盖1545mm长度区间，可适配幅面1200mm宽度内的待加工工件装夹，安装时需预留床身周边至少300mm的操作维护空间，避免传动部件运动时与周边设施产生干涉。Y轴传动组件集成在横梁之上，采用双电机同步驱动方案，有效行程覆盖720mm宽度区间，双驱设计可抵消单端驱动带来的横梁扭转偏差，提升高速运动下的传动平稳性，降低长横梁传动的丢步风险。Z轴传动滑枕挂载在Y轴溜板上，有效行程320mm，可满足不同厚度工件的加工深度需求，滑枕前端可适配不同功率的加工主轴，满足从精细雕刻到重切削的不同负载要求。设计过程中针对不同工况做了多版本适配，部分版本在X轴传动处增设辅助支撑桥结构，提升长行程下的导轨负载能力，避免溜板运动到行程中段时出现导轨挠度变形；Z轴安装面也做了集成安装平台的适配设计，可兼容不同安装尺寸的主轴、吸尘罩、冷却管路组件。整机框架采用钢板焊接后时效处理的工艺思路，导轨安装面预留二次加工余量，装配时可通过配磨垫片调整导轨平行度，保证各轴传动的直线度精度。各轴的行程限位位置均预留了缓冲件安装位，可装配油压缓冲器吸收高速运动到行程末端的冲击动能，避免硬碰撞损伤传动丝杠与导轨副。床身台面预留了标准T型槽安装位，可搭配通用夹具快速装夹不同规格的待加工工件，也可加装真空吸附台面适配大面积板材的快速固定需求。从结构刚性匹配来看，X、Y轴选用的导轨规格可承载溜板及主轴组件的动态切削负载，Z轴滑枕采用矩形截面结构，提升切削时的抗扭刚性，减少深腔加工时的刀具振颤问题。
