保加利亚产辊式膛线加工专用设备结构

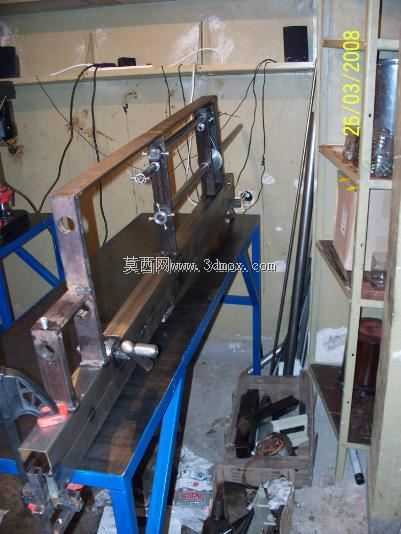

该辊式膛线加工设备主要面向小口径枪管内膛膛线的精密加工作业场景，适配9x19mm规格枪管及同外形尺寸的枪管类零件加工需求，属于枪械制造领域的专用加工工装设备，可完成枪管内壁螺旋膛线的滚压成型工序，替代传统拉削加工的复杂工序流程，降低小批量枪管加工的设备投入门槛。设备整体采用型钢焊接搭建主体承载框架，底部搭配蓝色方管焊接的支撑工作台作为安装基准，工作台面预留工装安装的T型槽位，可根据不同长度规格的枪管调整夹持组件的固定位置，适配长度在300mm至600mm区间的枪管装夹需求，整体安装边界宽度控制在1200mm以内，长度可根据加工枪管的最大长度拓展至1800mm，无需额外浇筑设备基础，放置在常规工业工作台面上即可完成安装调试。设备核心工作组件包含多组可调式滚轴夹持座、膛线成型滚压头、进给导向导轨三部分，滚轴夹持座采用燕尾槽调节结构，可根据枪管外径尺寸调整夹持中心高度，保证枪管轴线与滚压头进给轴线的同轴度误差控制在0.02mm以内，避免膛线加工过程中出现偏斜、深浅不均的问题。膛线滚压头采用分体式设计，滚压轮的螺旋升角匹配9x19mm枪管的膛线导程参数，滚压轮采用硬质合金材质，表面抛光处理粗糙度达到Ra0.8，滚压过程中通过辊轮的挤压作用使枪管内壁金属产生塑性变形，形成符合设计要求的螺旋膛线结构，相比切削式膛线加工，滚压成型的膛线表面金属纤维连续，强度更高，表面粗糙度更优。进给导向导轨采用双圆柱导轨搭配直线轴承的结构，保证滚压头进给过程的直线度，进给阻力小，手动进给即可完成全行程加工，无需额外配置动力进给单元，适合小批量定制化的枪管加工作业。设备的电气布线采用明装走线方式，各调节手柄均设置在操作人员易触及的机身侧面，装夹枪管时可通过快速锁紧手柄固定夹持座，无需额外使用扳手等工具，操作流程简便。该设备的结构设计充分考虑了小型加工场所的使用需求，整体结构简单易维护，所有零部件均采用常规机械加工件，无特殊定制的非标外购件，加工制造成本低，可根据提供的三维模型完成全套零件的加工与装配，快速搭建出可投入实际使用的膛线加工设备，适配小型枪械修造、定制化枪管生产的场景需求。
