静音式58KW备用柴油发电机组结构设计

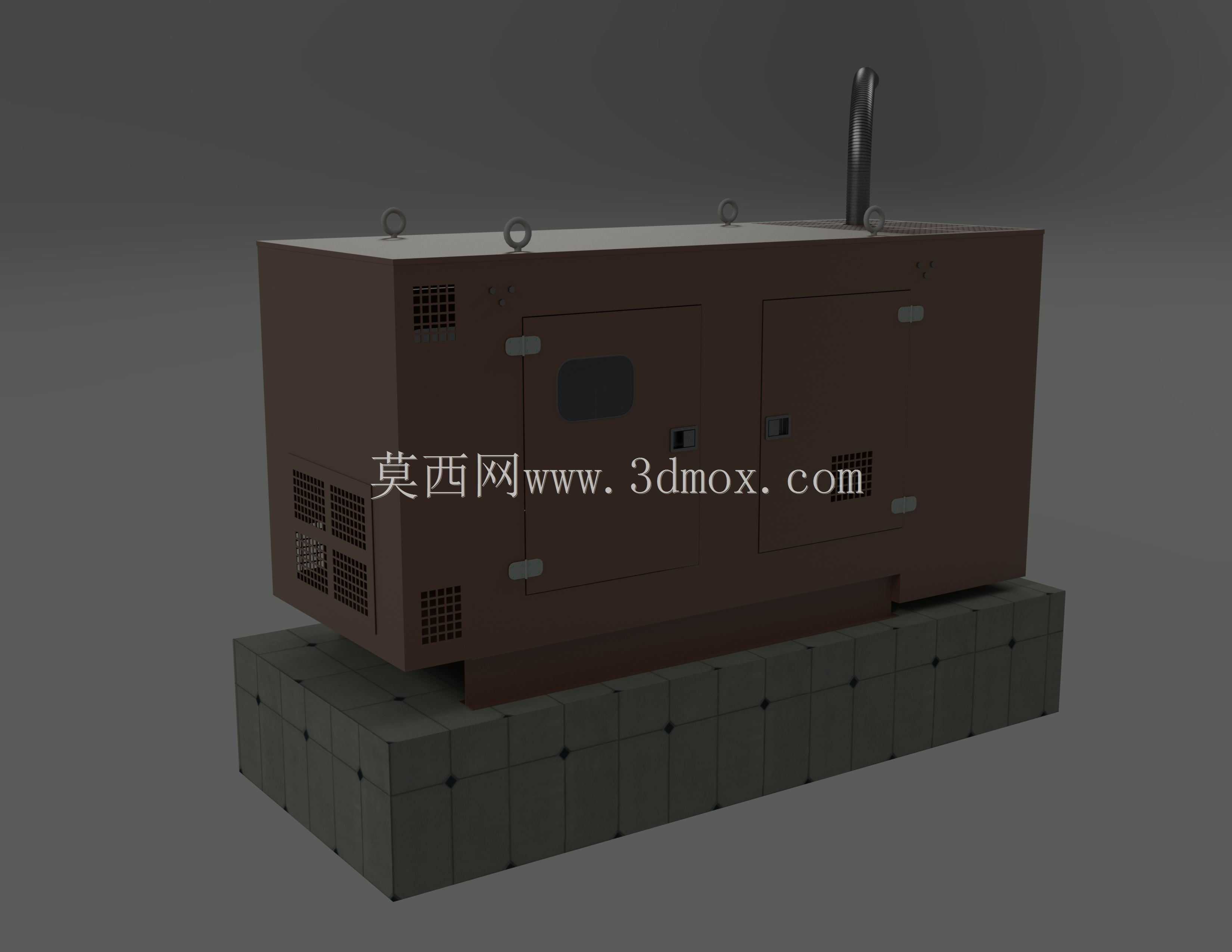

这款备用发电机组的三维结构设计，首先围绕户外、厂区、商业综合体后备供电的实际场景展开，在结构布局上优先考虑了安装落地的适配性，底部设置的模块化配重基座，既能够抵消机组运行时的往复振动，也预留了与地面预埋螺栓对接的安装孔位，安装边界可适配多数商用建筑的设备机房、户外露天设备平台的尺寸要求，无需额外大规模改造基础。从功能特性来看，机组采用全封闭静音外罩结构，外罩板材预留了多组通风格栅，分别对应机组散热进风、排风以及排气通道的位置，格栅的开孔角度经过排布，既保证通风散热的通流面积满足满负荷运行需求，也能通过折流结构阻隔运行噪音向外传递，外罩上设置的检修门对应内部柴油机、发电机主控模块的维护点位，日常巡检、滤芯更换、线路检修无需完全拆解外罩，可直接通过对应舱门操作。设计过程中，将排烟管设置在机组顶部靠一侧的位置，避开了日常巡检的通行侧，同时预留了排烟管外接延长段的安装接口，可根据现场安装条件对接排烟导出管路，外罩顶部设置的吊环结构，位置匹配整机重心分布，吊装转运时可保证机体平衡，避免吊装过程中出现倾斜磕碰。在内部结构排布上，将柴油动力单元、发电单元、控制模块按照运维频率分层布置，高频操作的控制模块靠近检修门位置，日常启停、参数查看无需深入机组内部，燃油箱集成在基座上方的封闭舱内，既降低整机重心提升运行稳定性，也能避免燃油泄漏直接流到地面。外形尺寸的设定上，兼顾了72.5kVA额定输出功率下的部件安装空间，同时控制整体宽度适配标准设备运输通道的通行要求，转运过程中无需拆解即可通过常规宽度的楼道、厂房门，静音外罩的边角做了圆弧过渡处理，避免安装转运过程中剐蹭施工人员。机组底部基座采用分块拼接式的配重结构，相比整体浇筑基座更便于运输组装，每块配重块都设置了对位卡槽，组装时可快速定位，拼接完成后整体刚性满足机组长期运行的承重要求，基座表面预留的减震垫安装位，可根据现场减震需求加装不同硬度的减震垫，进一步降低运行时的振动传递。
