STM32F7开发板存储模块防护外壳设计

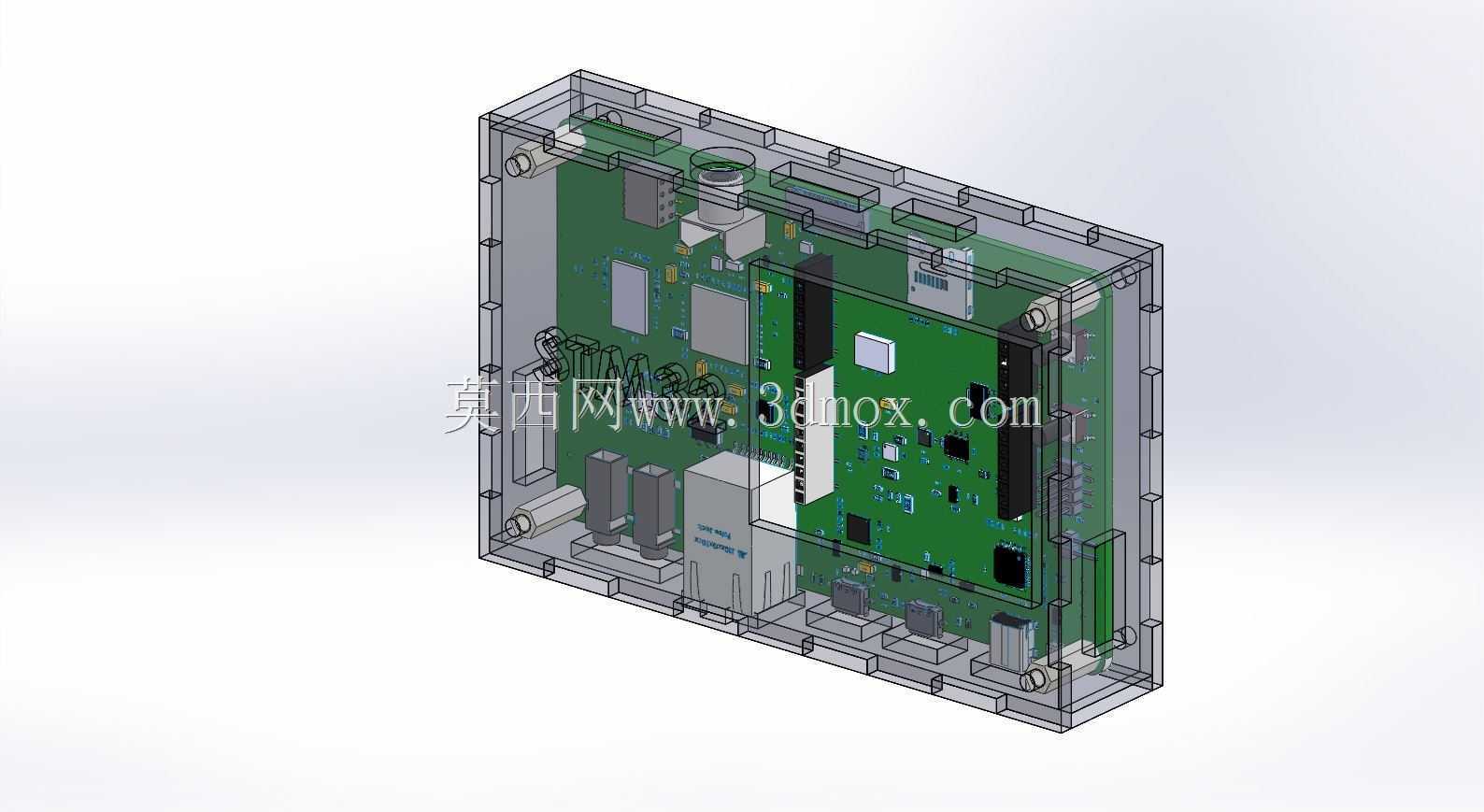

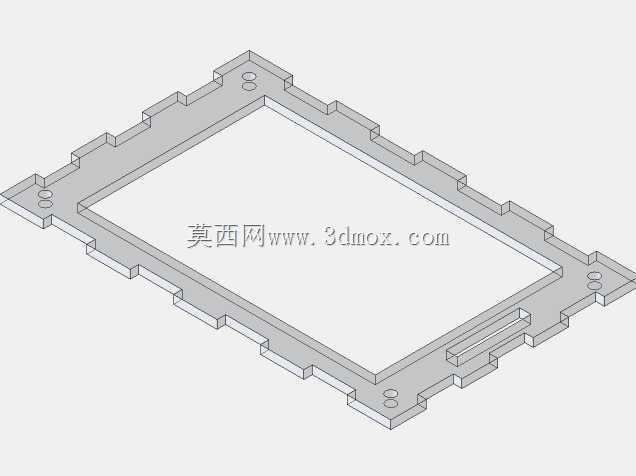

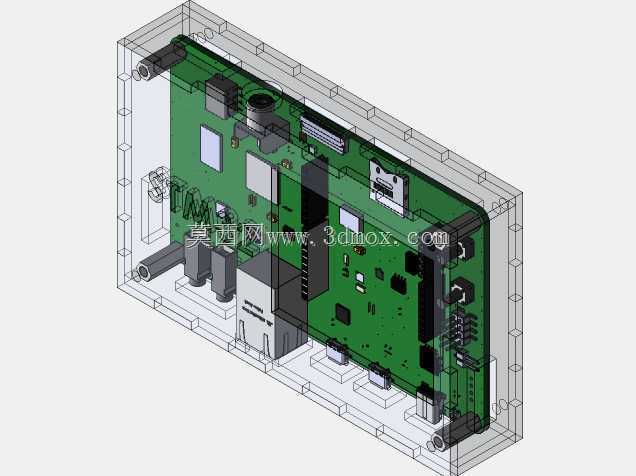

这款嵌入式开发配套的存储模块防护结构，主要面向工业嵌入式控制、原型验证开发场景下的STM32F7核心板存储扩展单元使用，能够在实验室调试、小批量设备试制、现场功能验证等场景中，为板载存储电路、核心控制芯片及外围接口提供物理防护，避免调试过程中磕碰、静电接触、飞线误触导致的电路损坏，同时规整板载元件布局，减少外接存储模块时的接线干涉问题。设计过程中优先匹配STM32F7-DISCOVERY板卡的原有安装孔位，外壳内腔做了针对性的避空处理，对应板上的以太网接口、USB接口、存储扩展插槽、调试排针位置均预留了精准的开口，无需额外修改板卡结构即可完成装配，壳体与PCB板的间隙控制在1.2mm，既避免挤压板上贴片电容、电阻等低矮元件，也不会因间隙过大导致板卡在壳体内窜动。外壳侧壁设置了多组导向卡槽，装配时可顺着卡槽将PCB板平滑推入到位，对应板上四个固定铜柱的位置做了沉台设计，使用标准M2.5螺丝即可完成板卡与壳体的锁紧固定，安装后整体结构无突出棱角，可直接放置在实验台、设备控制柜内使用，不会刮伤周边线材或操作人员。考虑到开发板长时间运行时核心芯片、存储芯片的散热需求，外壳对应主芯片、电源模块的位置预留了散热格栅，既保证空气流通带走工作热量，也能阻挡较大的金属碎屑、杂物掉落到板卡表面造成短路。壳体的外部安装边界做了统一规划，四角设置了固定耳位，可通过配套螺丝将整个模块直接固定在设备内壁、安装支架上，适配嵌入式设备集成时的安装需求，外壳边缘做了R1.5的圆角处理，避免装配时割伤线材或手部。在结构强度设计上，壳体壁厚均匀设置为1.8mm，既保证日常使用中的抗磕碰能力，也不会因壁厚过大增加整体重量与占用空间，对应接口开口位置做了加厚翻边，提升接口处的结构强度，避免反复插拔接口时导致壳体开裂。
