木质橡皮筋发射玩具枪结构设计

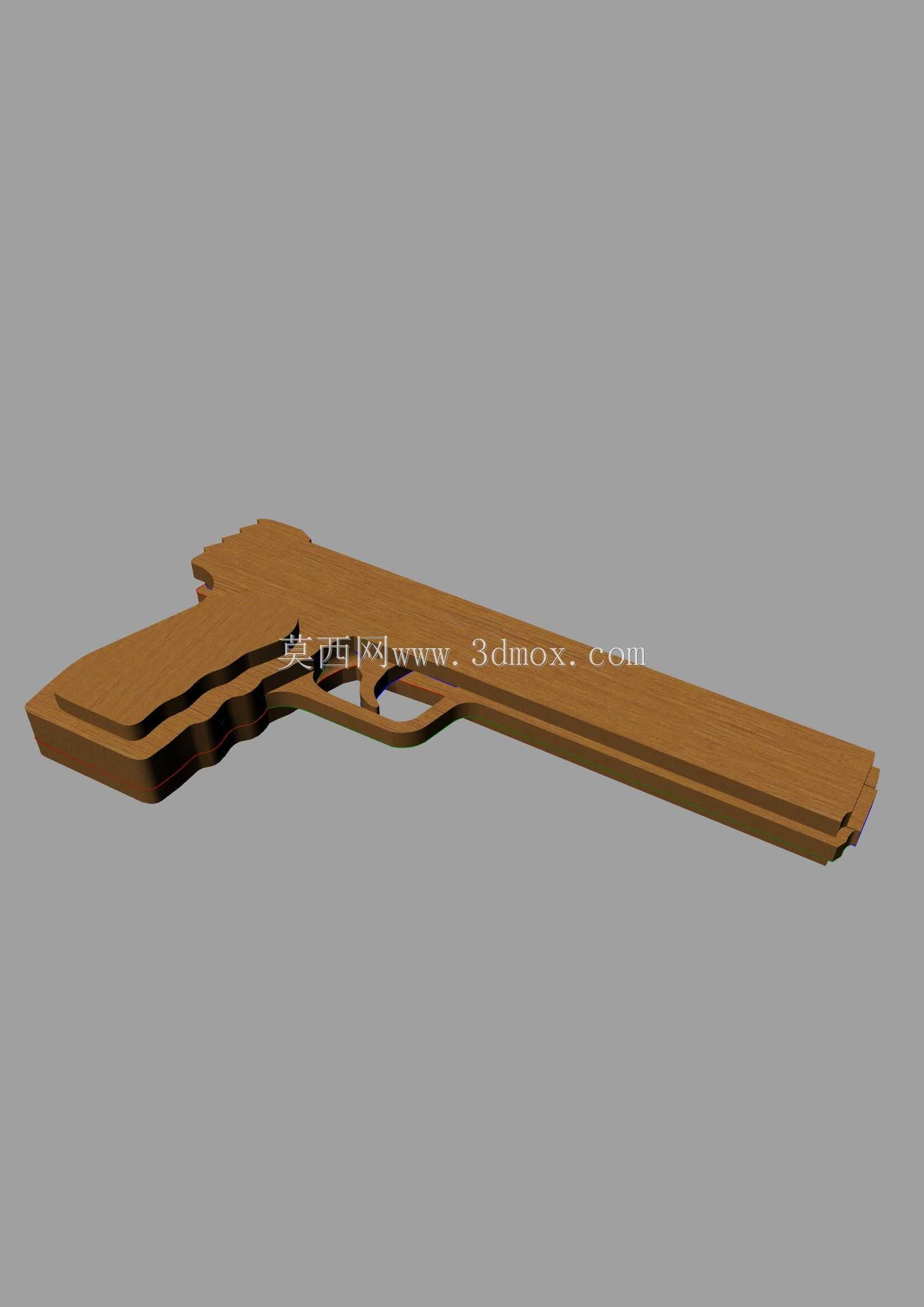

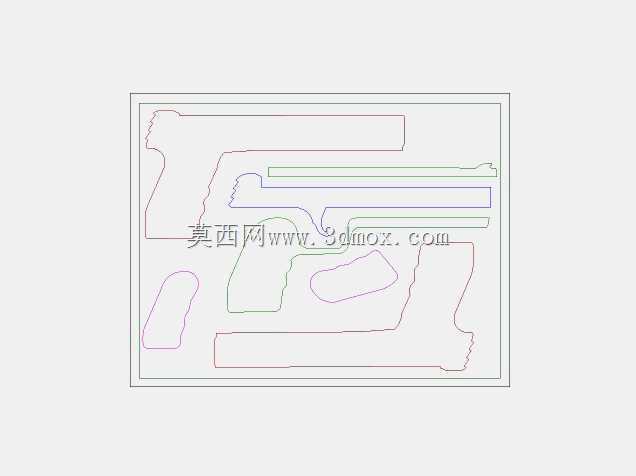

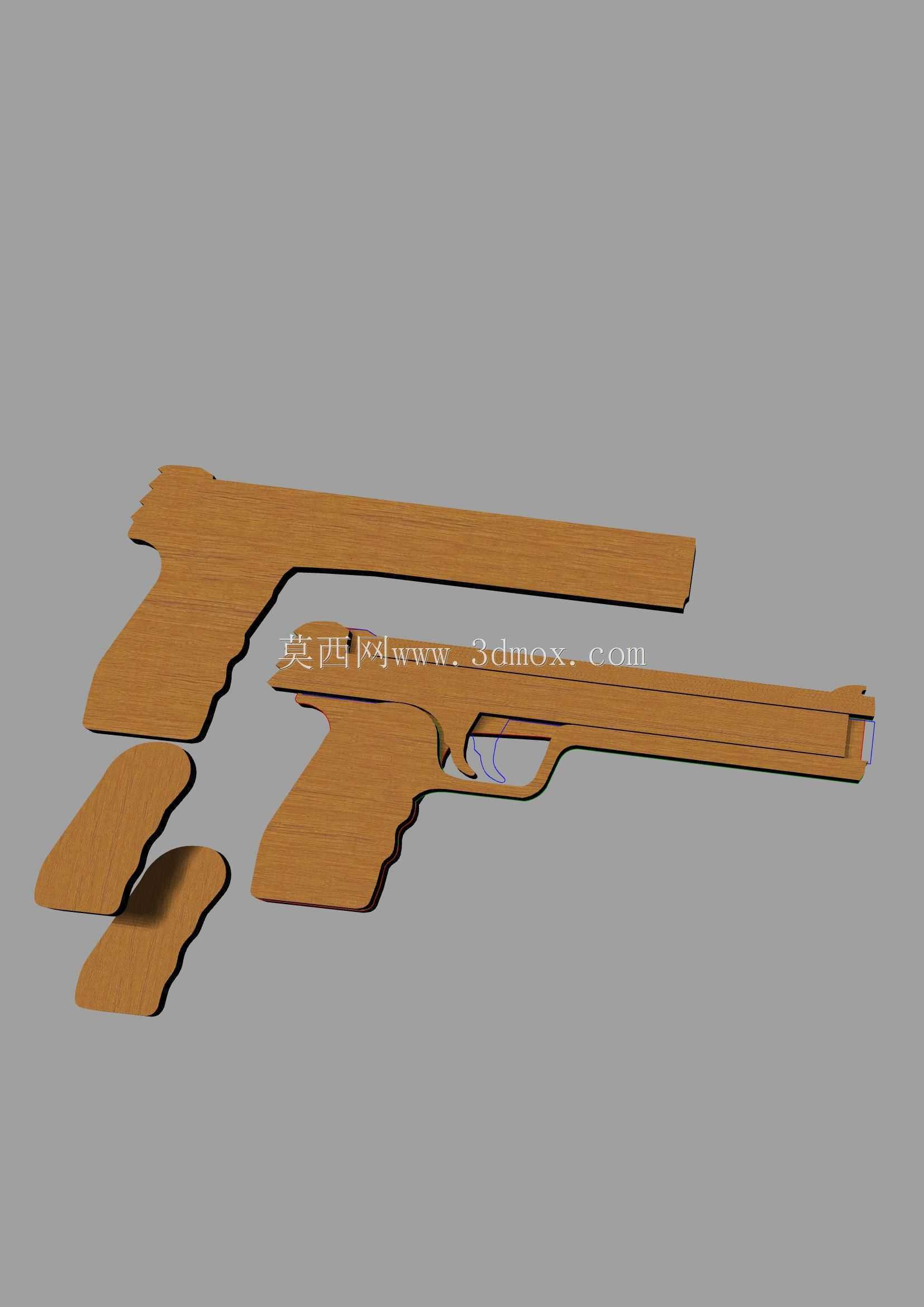

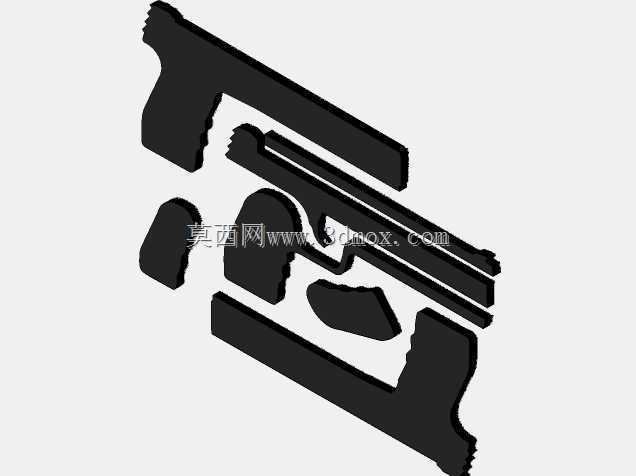

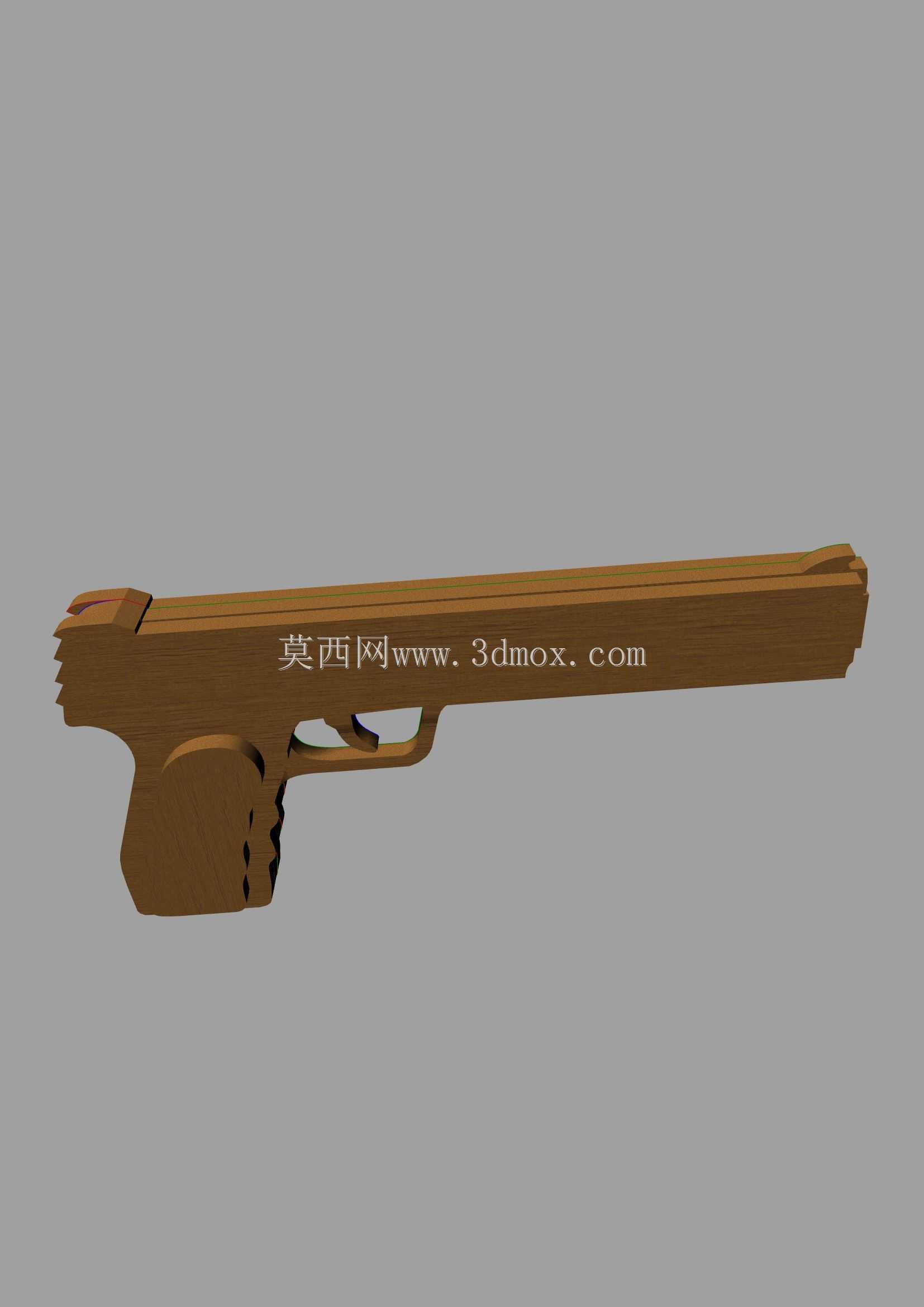

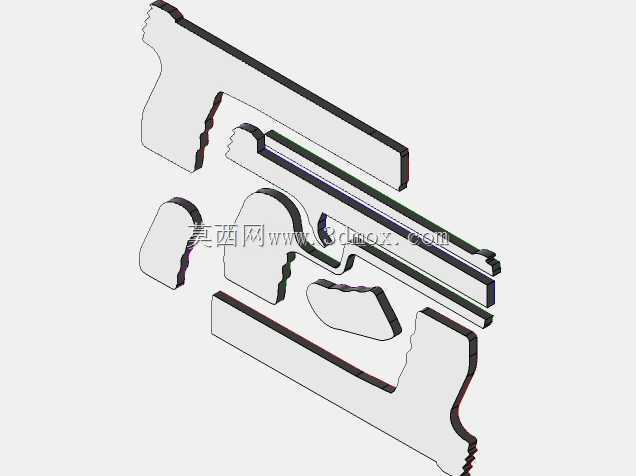

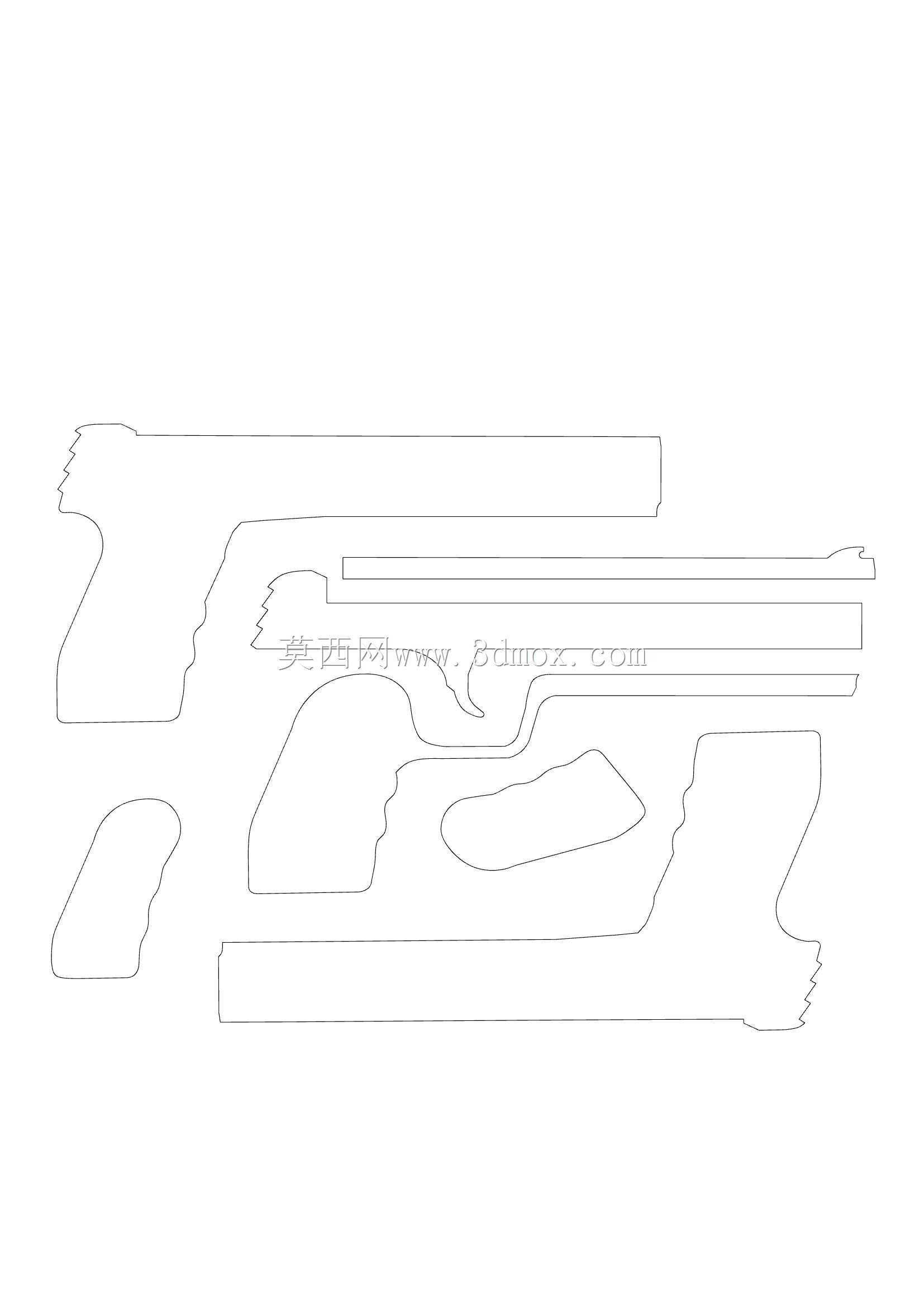

这款木质橡皮筋发射装置的设计，最初是面向青少年科创教具、桌面趣味把玩场景开发的，整体采用一体化木质切削成型思路，没有额外的金属连接件，所有功能结构都在整块木料上加工完成，既适配CNC批量雕刻加工的工艺要求，也能满足手工木艺爱好者复刻制作的需求。从功能实现逻辑来看，整体结构围绕橡皮筋的蓄力、待击、释放三个核心动作设计，握把位置做了符合人体工学的弧形凹陷，手指贴合区域预留了防滑纹理槽，长时间握持把玩不会出现硌手的问题；枪身主体做了等宽的平直设计，既作为结构承力主体，也作为橡皮筋拉伸的导向轨道，前端预留了多组挂装槽位，可以同时挂装多根橡皮筋实现连续发射，不需要每次射击后重新装填。设计过程中特意控制了整体外形尺寸，整枪长度控制在200mm左右，握把宽度适配成年人手掌自然握持的尺寸，厚度控制在18mm，既保证木料结构强度，也不会因为过厚导致握持笨重；所有棱角位置都做了R2以上的圆角处理，避免木质边缘的毛刺划伤使用者，完全符合玩具类产品的安全设计要求。从结构细节来看，扳机位置采用了杠杆式触发结构，和枪身主体通过一体切割的铰接位连接，没有额外的销轴零件，装配时只需要将扳机卡入预留的铰接槽即可，扳机的复位依靠挂装的橡皮筋自身拉力实现，省略了额外的弹簧零件，大幅简化了装配流程和零件数量。枪身尾部做了限位挡块，在橡皮筋拉伸到最大蓄力位置时起到限位作用，避免拉力过大导致木料开裂，同时也能统一每一次发射的橡皮筋拉伸量，保证射击时的初速度一致性。在加工适配性上，所有结构的加工路径都适配普通三轴CNC雕刻机的加工范围，没有倒扣、深腔等需要特殊刀具或者多轴加工的结构，板材选用18mm厚的榉木或者胡桃木即可直接加工，加工完成后只需要简单打磨边缘、涂抹木蜡油就能完成成品制作，不需要后续的二次装配或者表面处理。实际使用场景中，这款结构既可以作为中小学科创课程的结构力学教具，让学生直观理解杠杆原理、弹性势能转化的物理知识，也可以作为桌面解压玩具，搭配不同拉力的橡皮筋调整发射力度，在安全距离内不会对人体造成伤害；整体结构没有易损小零件，长期使用也不会出现零件脱落、结构失效的问题，木质材料的质感也远优于普通塑料玩具，兼具把玩和展示属性。
