五千立方立式储罐顶盖结构设计方案

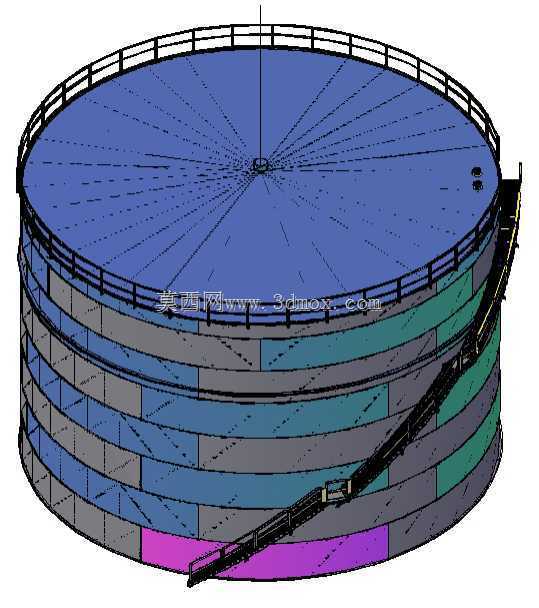

在大宗液态物料仓储领域，五千立方级立式常压储罐是原油、成品油、化工溶剂、市政供水等场景的核心存储载体，而储罐顶盖作为罐体顶部的核心封闭构件，直接决定了储罐的密封性能、承压能力与运维安全。这套顶盖结构采用自支撑拱顶设计思路，建模阶段完全参照常压立式储罐的工程设计规范，径向肋板从顶盖中心的集油（集水）毂座呈放射状均匀排布，环向加强圈按等应力梯度分层设置，既保证顶盖自重下的结构刚度，避免大跨度顶盖出现凹陷变形，又能平衡外部风载、雨雪载荷对顶盖的作用力，同时控制顶盖整体自重，降低下部罐壁的竖向载荷负担。

从实际应用场景来看，这类顶盖适配的五千立方储罐通常布置在库区罐组内，顶盖边缘设置的连续防护栏杆完全符合工业库区高处作业的安全防护要求，栏杆高度、横杆间距都按运维巡检的通行需求预留操作空间，顶盖表面预留的量油孔、呼吸阀安装位、透光孔位置都在建模阶段做了精准定位，现场安装时无需二次开孔切割，减少现场施工的动火作业风险。配套的盘梯从罐壁底部一直延伸至顶盖边缘的操作平台，梯步倾角、踏步宽度都按人工巡检的步幅习惯设计，侧面的防护扶手全程连续设置，运维人员携带检测工具上下时能保证通行安全。

设计过程中重点考虑了顶盖与罐壁顶部包边角钢的安装匹配性，顶盖下边缘的连接圈板尺寸完全适配对应规格罐壁的顶部周长，安装时可直接与包边角钢进行焊接固定，焊接坡口的预留形式也在模型中做了体现，能有效减少现场安装的组对误差。顶盖表面的板块排布采用分块下料拼接的思路，每一块扇形顶板的弧度、尺寸都做了参数化设定，工厂预制时可直接按模型导出的下料尺寸切割板材，减少现场拼接的修割工作量，同时拼接焊缝的排布避开了肋板的安装位置，避免焊缝重叠带来的应力集中问题。

从安装边界来看，这套顶盖的整体外径与五千立方储罐的罐壁外径完全匹配，顶部中心的毂座位置预留了呼吸阀、阻火器的安装接口，侧面的两个小开孔分别对应量油孔和采样孔的安装需求，所有开孔位置都做了局部加强处理，避免开孔处出现应力变形。顶盖的整体起吊吊点位置也在结构设计中做了隐含考虑，肋板的排布位置刚好匹配现场吊装的吊点受力方向，吊装过程中不会出现顶盖局部变形的问题，能大幅缩短现场安装的组对时间，降低高空作业的安全风险。
