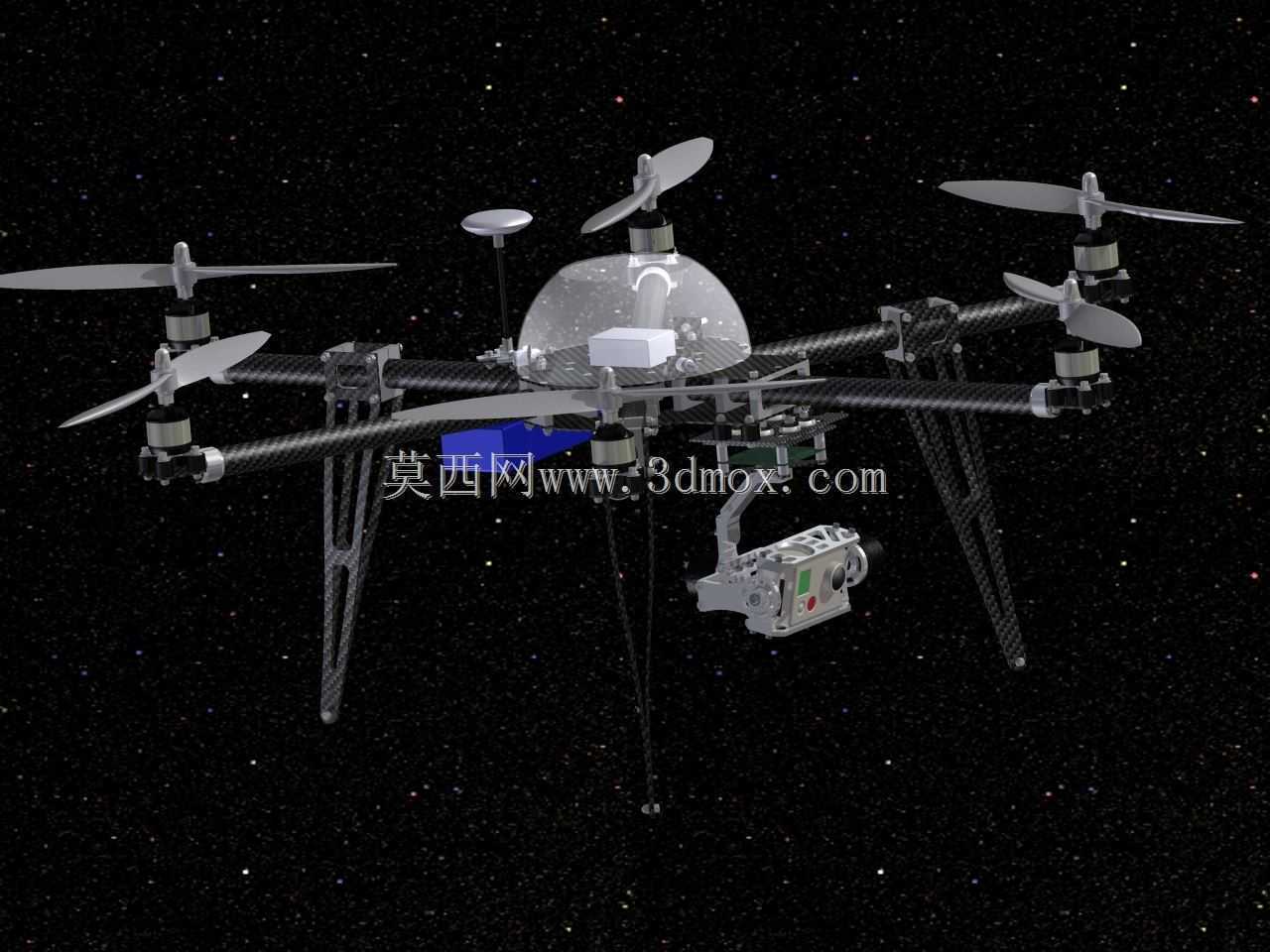

带相机万向节的六旋翼飞行器连接基座结构

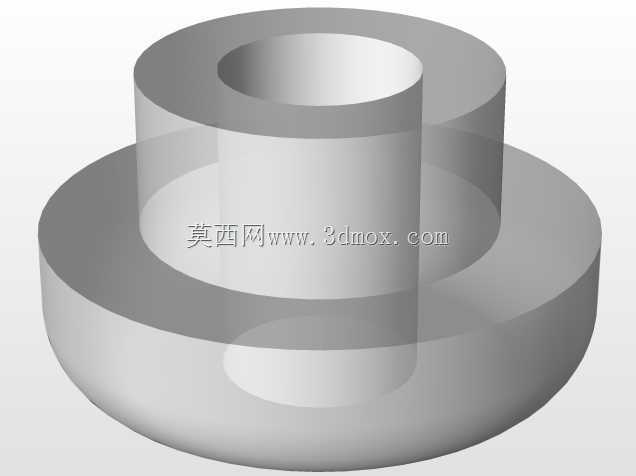

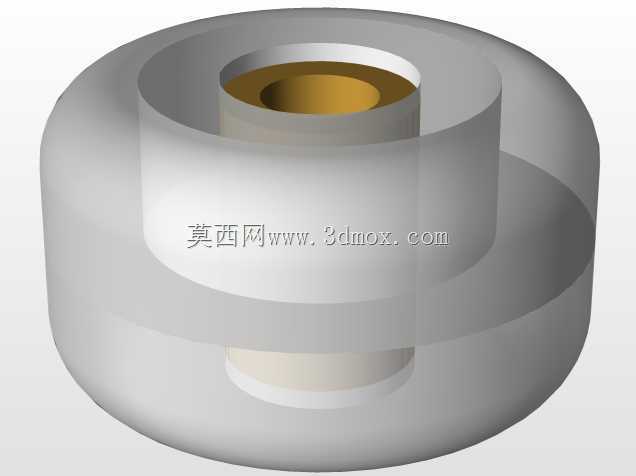

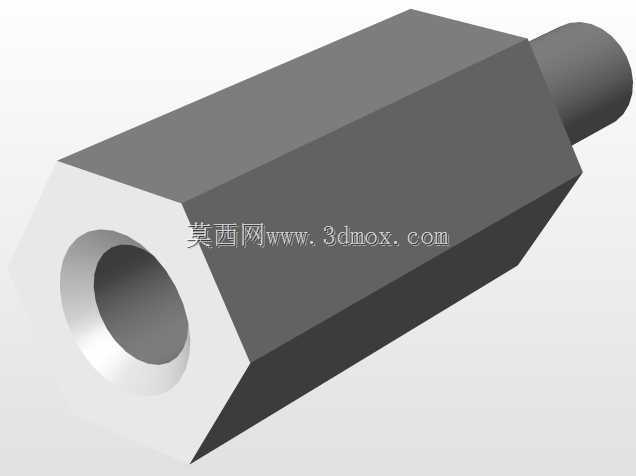

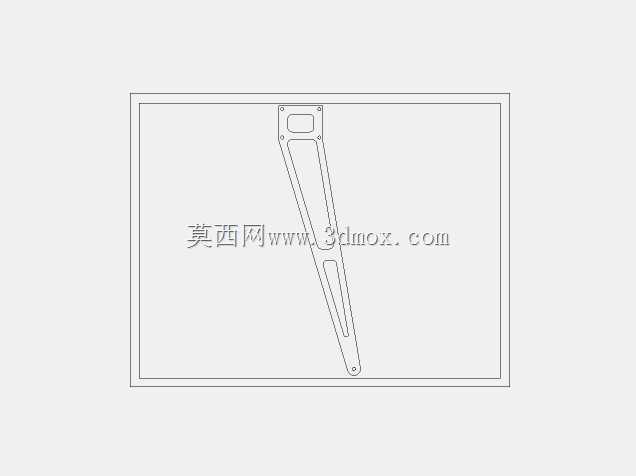

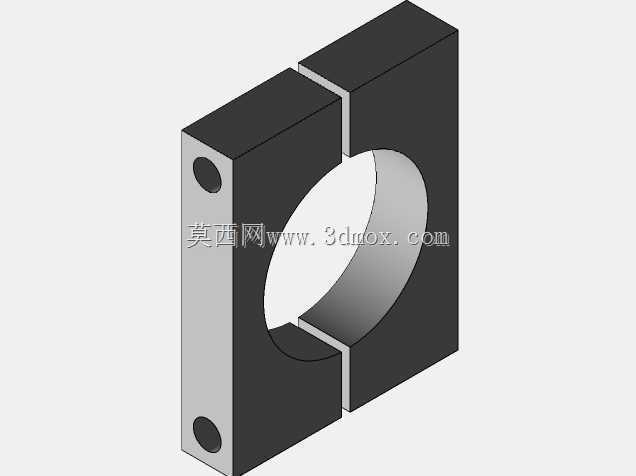

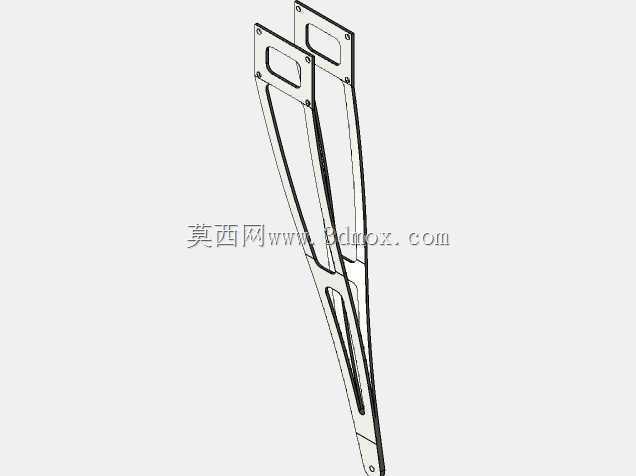

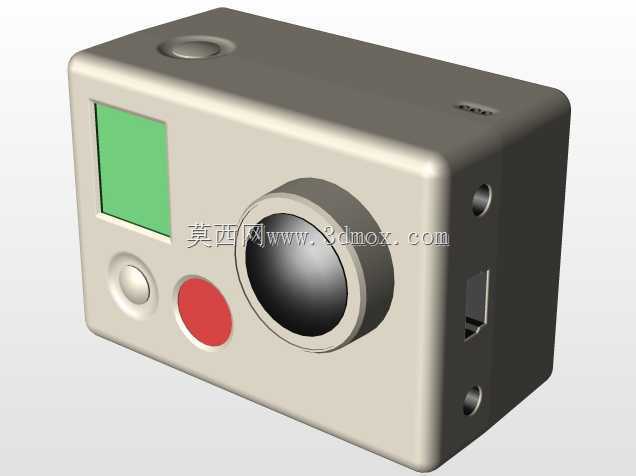

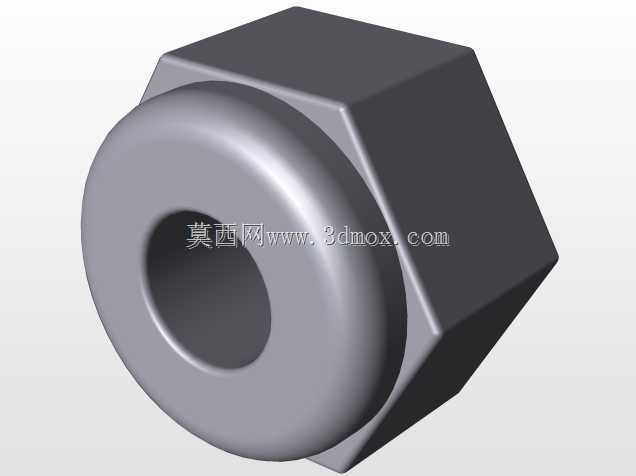

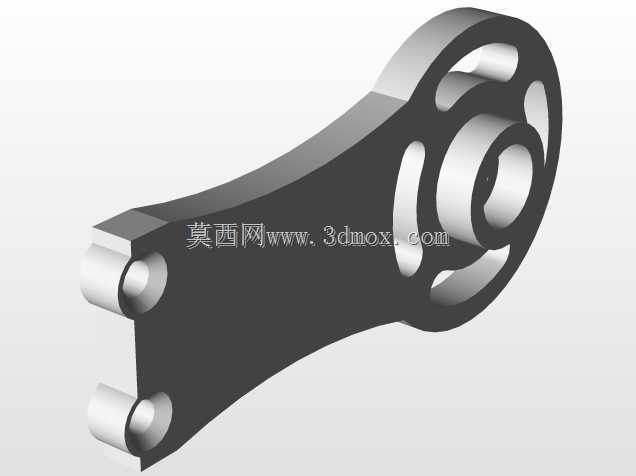

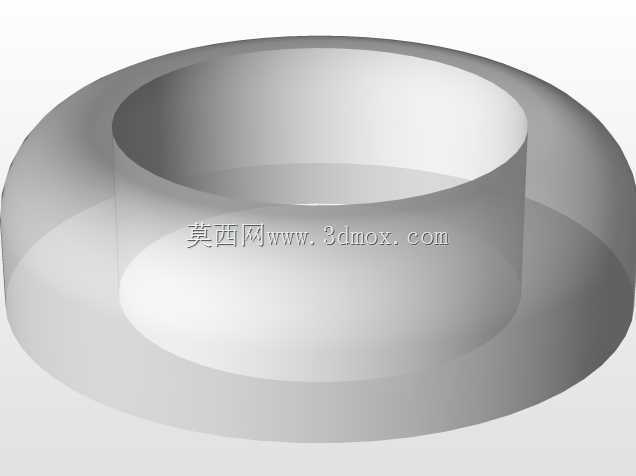

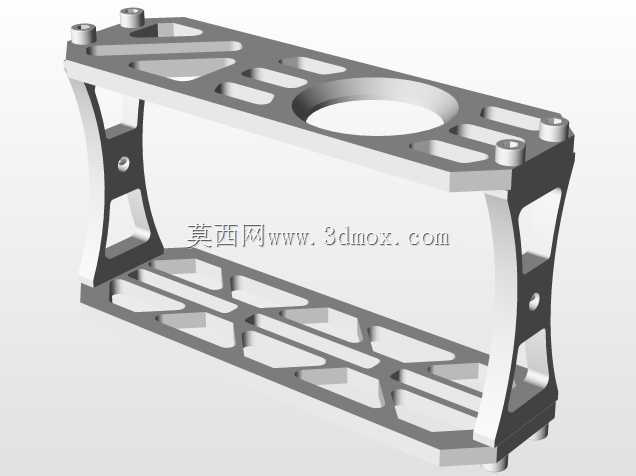

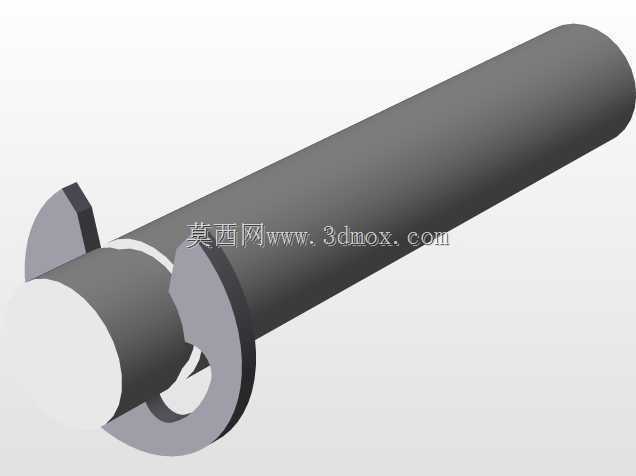

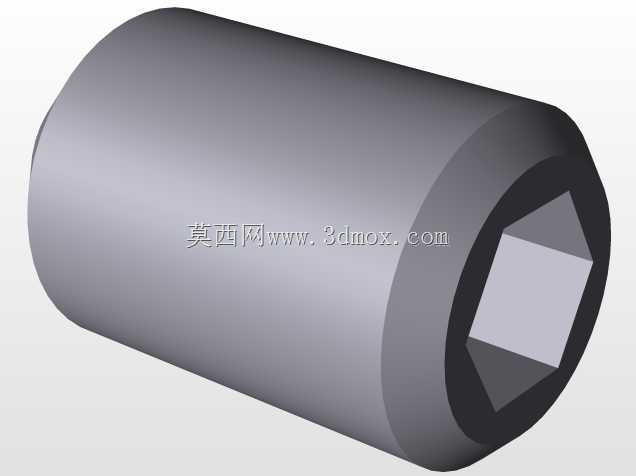

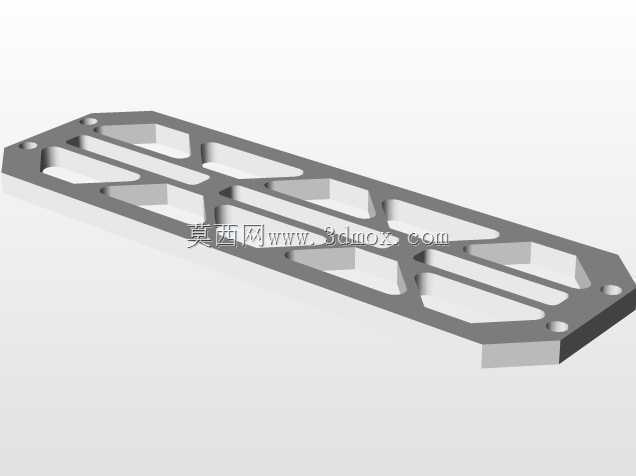

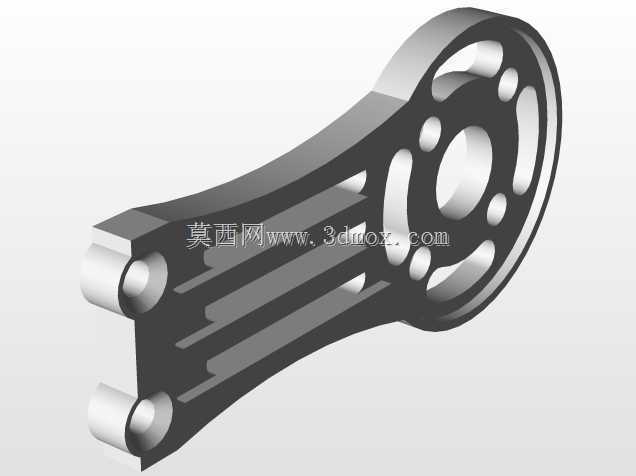

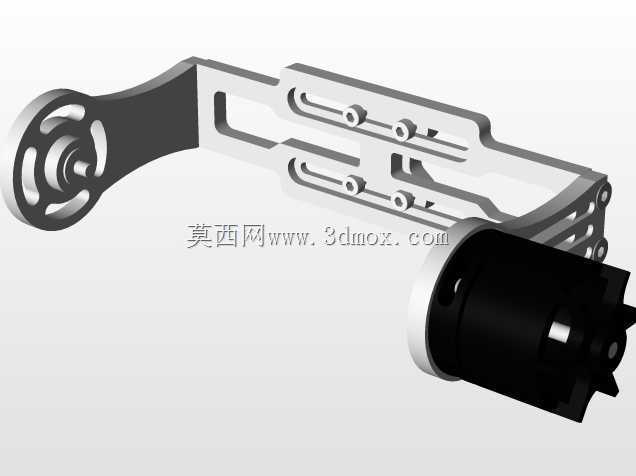

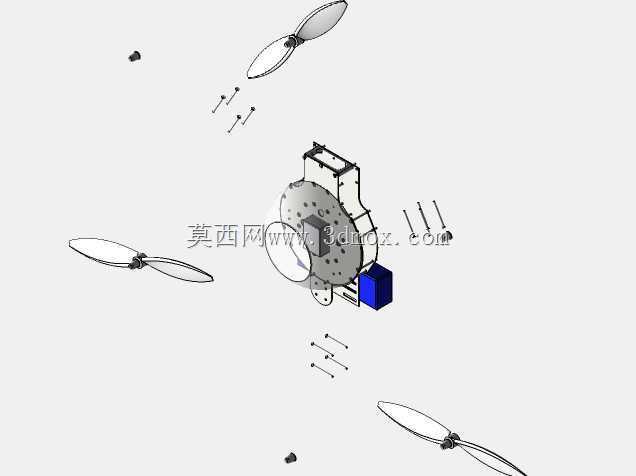

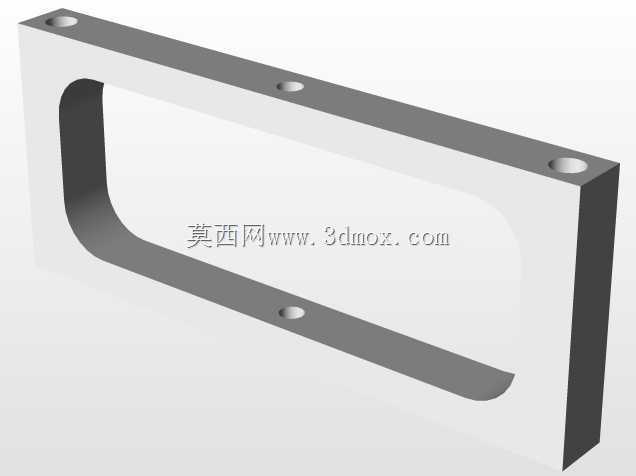

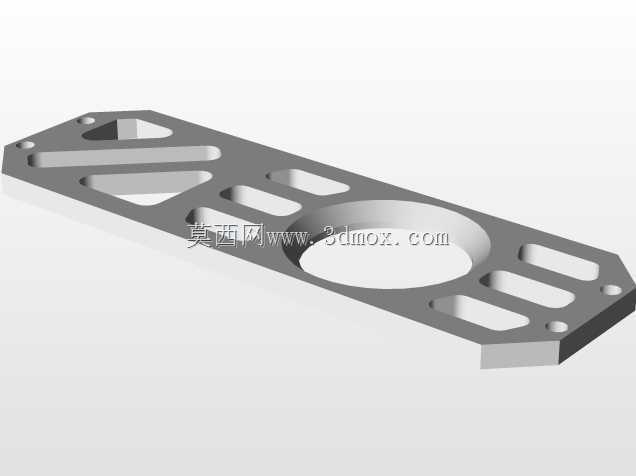

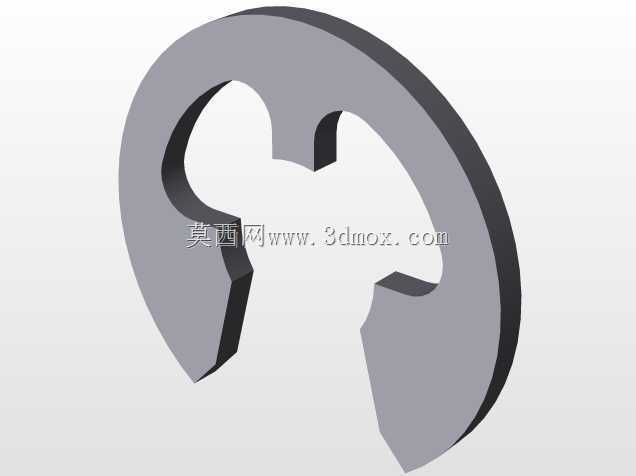

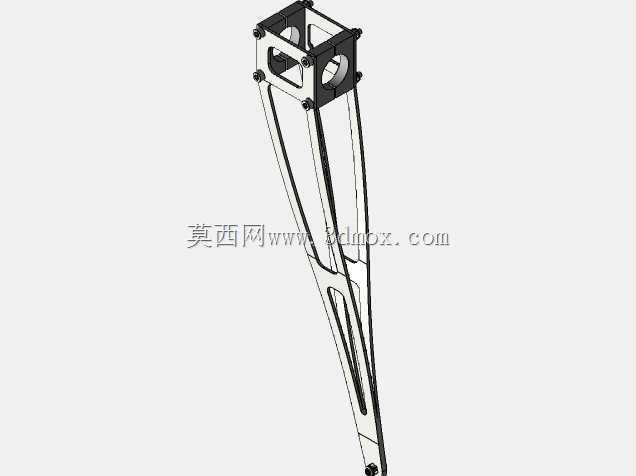

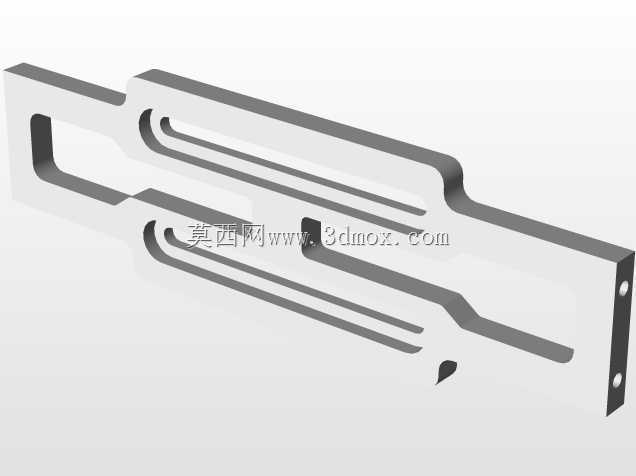

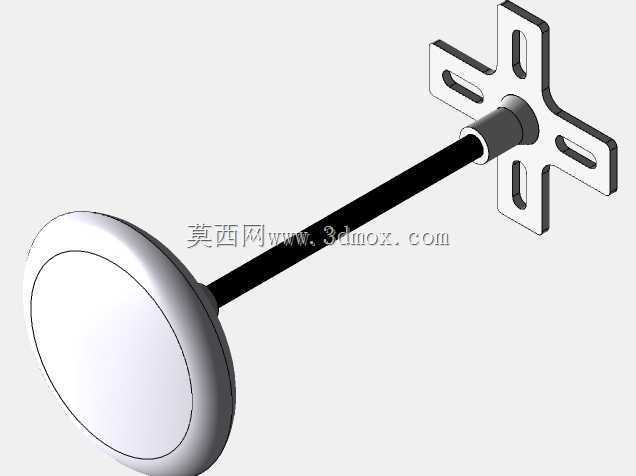

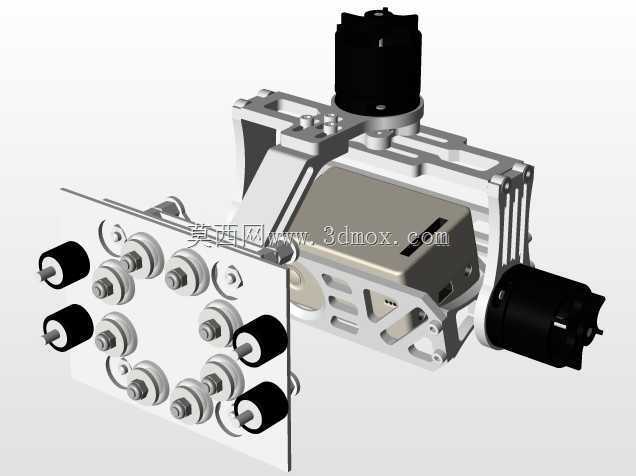

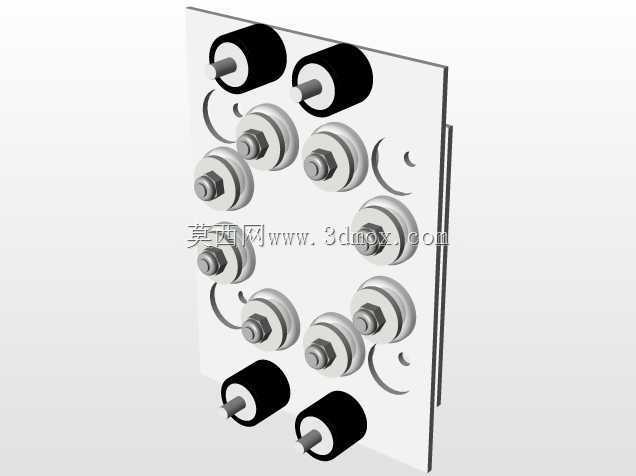

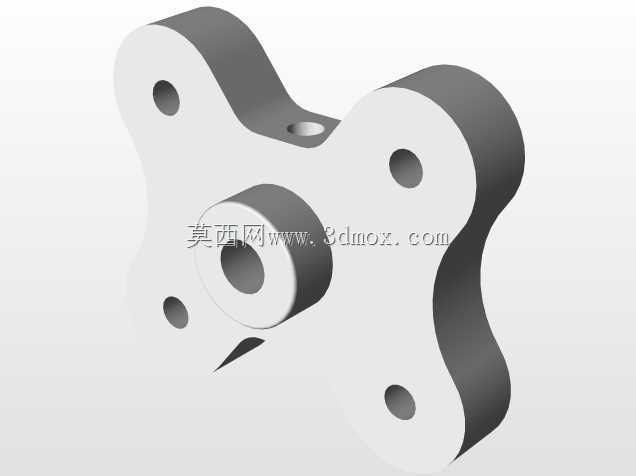

该结构件为六旋翼航拍飞行器的核心连接基座，主要承担机身主承力与相机万向节挂载的双重功能，在航拍作业、低空巡检、航测数据采集等场景中，作为动力单元与任务载荷的衔接载体，直接决定飞行过程中载荷的稳定性与机身传力路径的合理性。从结构布局来看，下部圆盘为旋翼安装基准面，盘面平整度公差控制在0.1mm以内，可直接贴合六组机臂的碳纤板安装面，通过周向均布的安装孔位完成机臂固定，圆盘直径适配常规550轴距六旋翼飞行器的机臂分布圆尺寸，安装边界预留3mm的装配调整余量，可兼容不同厚度的机臂连接板，避免装配时出现干涉问题。上部带锥度过渡的中空立柱为万向节挂载接口，立柱内孔走相机云台的信号与供电线缆，中空设计既减轻了结构自重，又能对线缆形成防护，避免飞行过程中线缆与旋翼、机臂发生剐蹭；锥度过渡段采用大圆角衔接，可有效分散飞行时机臂传递过来的振动载荷，避免立柱根部出现应力集中，提升结构的抗疲劳性能，能够适配起飞重量在2-3kg区间的六旋翼飞行器的载荷需求。设计过程中优先考虑了振动解耦需求，圆盘与立柱的衔接位置做了壁厚渐变处理，下部圆盘壁厚4mm，向立柱过渡段逐步加厚至6mm，既保证了机臂安装面的刚性，减少旋翼转动带来的盘面形变，又能通过锥面的结构阻尼过滤一部分高频振动，降低传递到上部万向节的振动幅值，保证航拍画面的清晰度。立柱顶端的内孔为标准圆柱配合面，可直接插接通用型相机万向节的连接轴，配合面长度18mm，配合公差选用H7/g6间隙配合，既保证安装时的便捷性，又能避免飞行过程中连接轴出现径向窜动，配合面下端设置的限位台阶可精准控制万向节的安装高度，保证相机重心与机身重心的同轴度，减少飞行时的配平工作量。实际应用中，该结构件可采用PLA材质通过FDM工艺快速打印验证，也可选用铝合金材质通过CNC加工做量产使用，不同材质下的壁厚预留量可根据材料强度做对应调整，安装时需注意六个机臂的安装孔位与立柱中心的距离偏差不超过0.2mm，避免因机臂分布不均导致飞行时出现偏航力矩，影响飞行稳定性。
