免折弯组装式外置显卡激光切割外壳

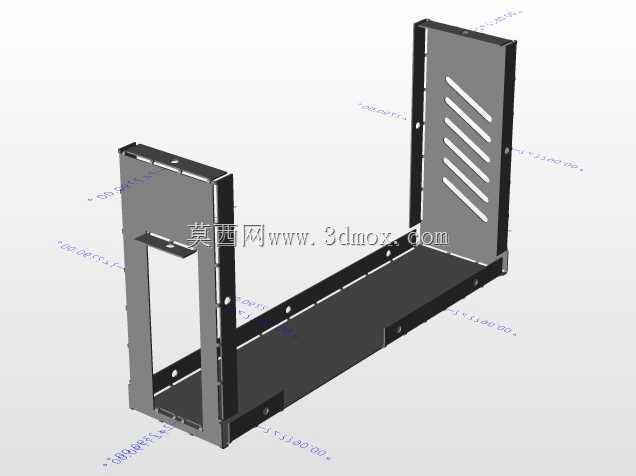

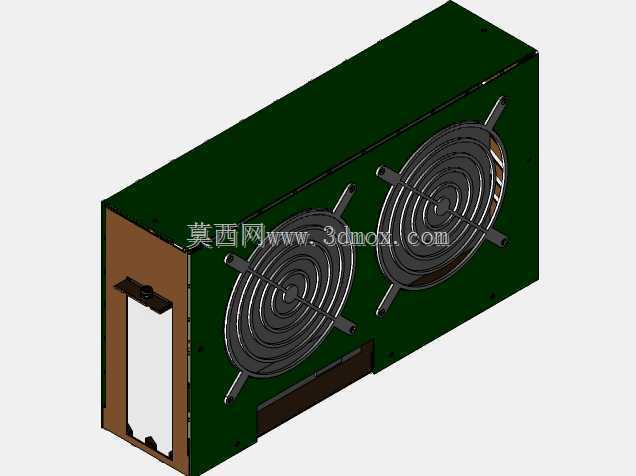

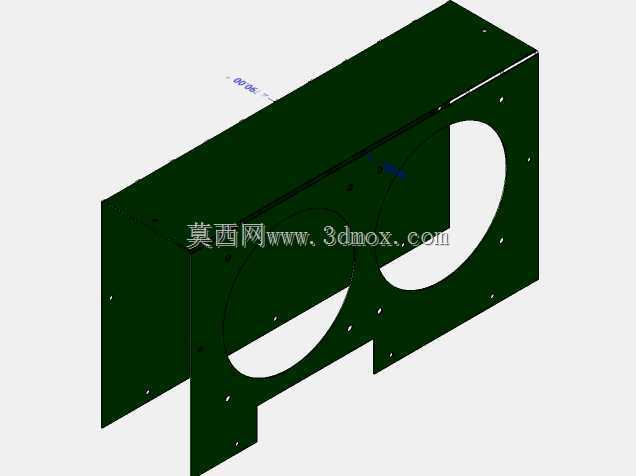

这款外置显卡壳体的设计初衷，是解决小批量定制eGPU加工时，钣金折弯工序依赖专用设备、小单排期成本高的痛点，适配激光切割、水射流切割这类无模具下料工艺，个人工坊、小型加工点仅靠切割设备就能完成全部板件加工，无需额外投入折弯工装。从实际应用场景看，这类壳体主要面向DIY硬件改装群体、小型外置显卡方案商的小批量试制需求，可容纳标准长度的台式机独立显卡，预留的PCIe延长线走线槽位避开了散热风道，不会出现线材剐蹭风扇的问题。壳体的双风扇安装位直接在主板侧立板上一体切割成型，风扇固定孔位匹配标准120mm轴流风扇的安装间距，安装时无需额外焊接固定支架，风扇通过自攻螺丝即可直接锁附在板件上，进风侧的板边做了内折卡边结构，既可以遮挡风扇边缘的缝隙避免漏风，也能强化板件的边缘强度，避免薄板切割后出现边缘变形翘曲的问题。设计阶段特意将所有拼接结构做成了互锁卡槽形式，板件之间通过卡槽定位后，仅需在侧边预留的少量螺丝孔位锁入紧固件即可完成整体组装，不需要焊接工序，普通用户拿到切割好的板件也能徒手完成装配。安装边界上，壳体内部预留的显卡安装空间兼容全高全长台式显卡，电源位适配标准ATX/SFX电源的固定孔距，侧边的IO开口直接对应显卡的输出接口位置，切割公差控制在0.1mm级别时，接口挡板可以完美贴合壳体边缘，不会出现错位挡接口的问题。壳体的外板拼接处做了等宽的叠边设计，组装后板件之间没有明显缝隙，既可以阻挡灰尘进入壳体内部，也能提升整体壳体的结构刚性，避免薄板组装后出现晃动感。不同于常规焊接折弯钣金壳，这款壳体的所有板件均为平面切割件，加工时不需要做折弯角度编程，切割路径优化后板材利用率能达到九成以上，小批量加工时的成本远低于常规折弯焊接壳体，同时组装后的结构强度完全可以满足显卡携带、日常放置使用的需求，散热风道为直吹式设计，风扇直接对着显卡核心与供电模块送风，热风从另一侧的通风槽排出，散热效率不会因为壳体结构受到明显影响。
