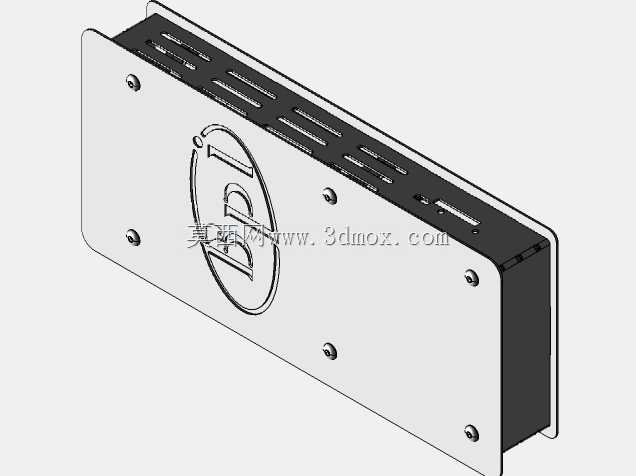

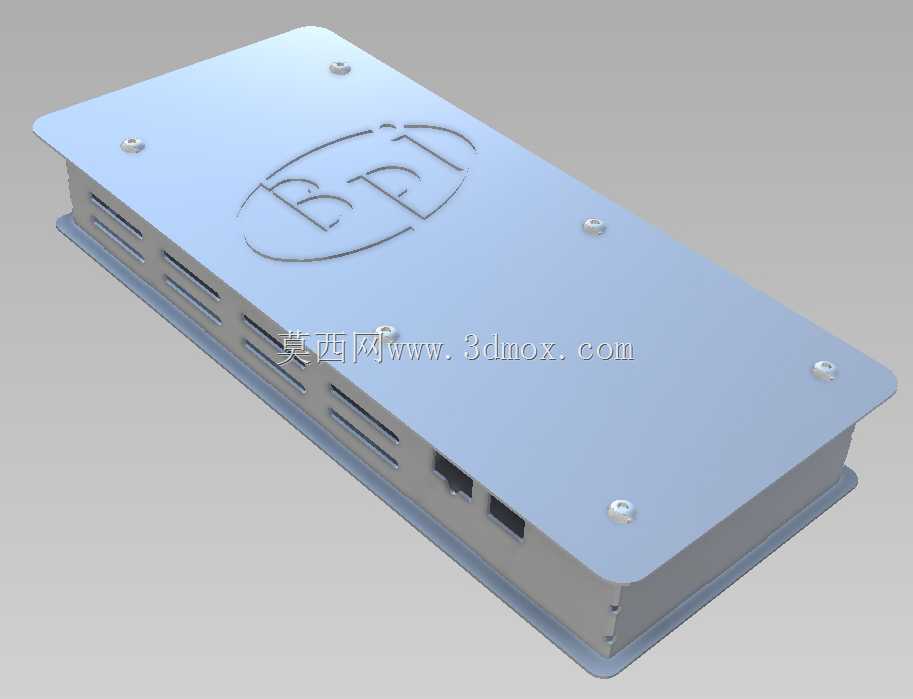

香蕉皮NAS金属板外壳结构设计

这款金属板外壳主要面向小型网络存储设备的装机场景，适配香蕉皮系列NAS主板的安装需求，日常可放置在桌面、弱电箱层板或是小型机柜的空余U位内，满足家庭用户、小型工作室搭建私有云存储时的硬件防护需求。从结构设计逻辑来看，外壳采用分体式钣金拼接结构，上盖为整板冲压成型，表面做了哑光阳极氧化处理，既可以提升金属表面的耐磨抗刮性能，也能避免日常使用中指纹残留影响外观整洁度。上盖预留的沉头螺丝孔位均匀分布在壳体四周，装配时螺丝锁紧后不会突出壳体表面，既避免了尖锐凸起划伤桌面或是布线，也能让整体外观更简洁规整。壳体侧面设计了多组长条形通风散热槽，槽孔的宽度经过尺寸校核，既可以保证内部主板、存储芯片工作时产生的热量能够通过空气对流及时散出，又能避免较大体积的异物掉入壳体内部造成电路短路，槽孔的排布方向顺着设备平放时的空气流动方向设置，无需额外加装散热风扇就能满足低功耗NAS主板的长时间稳定运行散热需求。壳体尾部精准预留了网络接口、电源接口的对位开孔，开孔边缘做了卷边钝化处理，不会在插拔线材时割伤线材外皮或是操作人员的手指，开孔的尺寸公差控制在合理范围内，装配后接口与壳体表面齐平，不会出现接口被壳体遮挡导致线材无法插到底的问题。从安装边界来看，壳体内部的安装柱高度经过测算，既可以保证主板安装后与上盖、底板之间预留足够的安全间隙，避免主板背面的焊点接触金属壳体造成短路，也能控制整体壳体的厚度，不会占用过多的放置空间。底板部分预留了防滑胶垫的粘贴位，放置在光滑桌面时不会因为线材拖拽出现移位，同时也能避免金属底板直接接触桌面刮花漆面。整体结构没有多余的复杂卡扣，拆解维护时只需要拧下四周的固定螺丝就能打开上盖，方便用户后续更换内存、存储介质等硬件，钣金件的折弯角度经过精准控制，拼接后各边缝隙均匀，不会出现翘边、接缝错位的问题，能够对内部的电路板起到良好的防尘、防外力磕碰的防护作用，适配日常长时间连续运行的使用场景。
