近海排放口扩散器管路排布结构设计

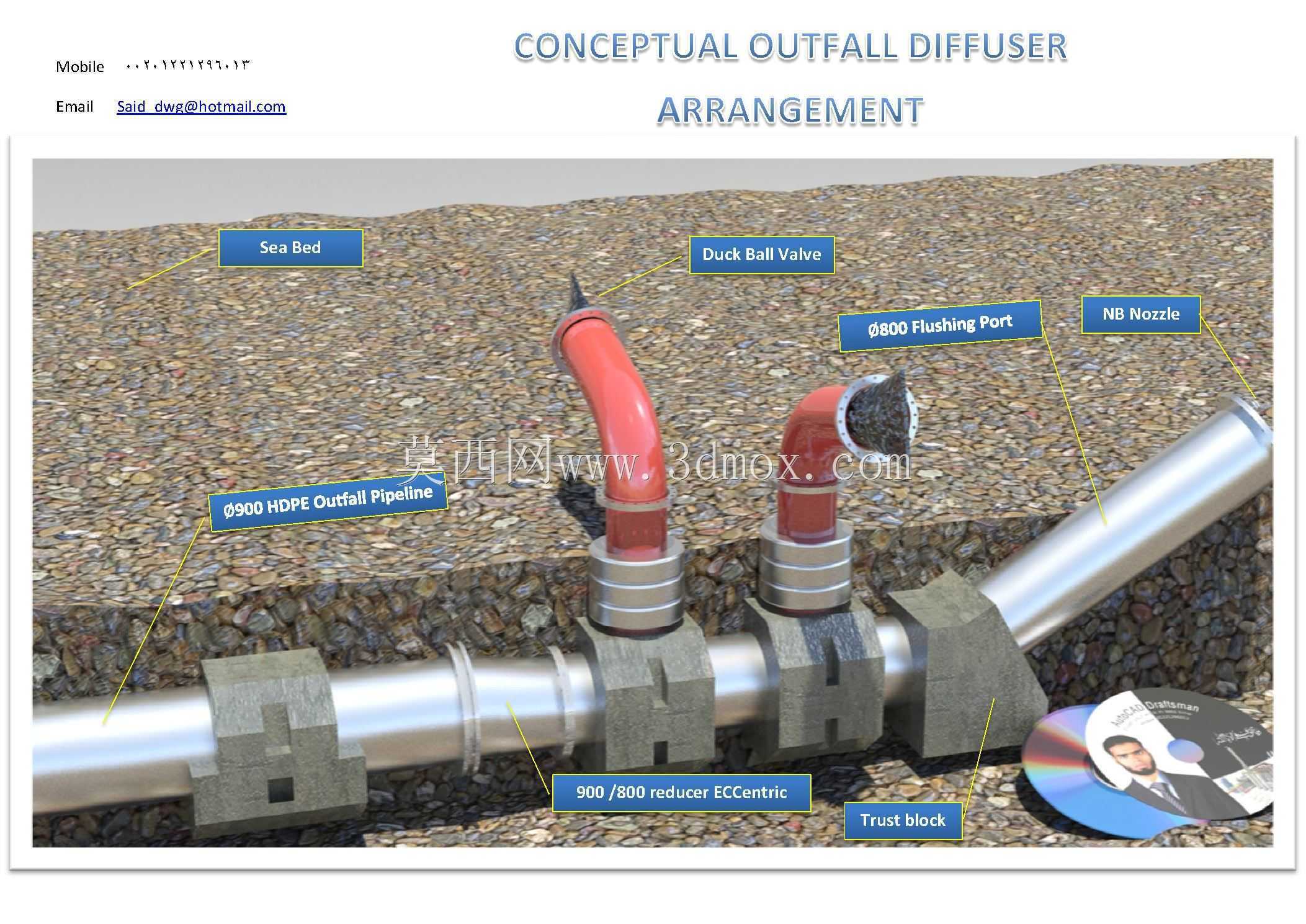

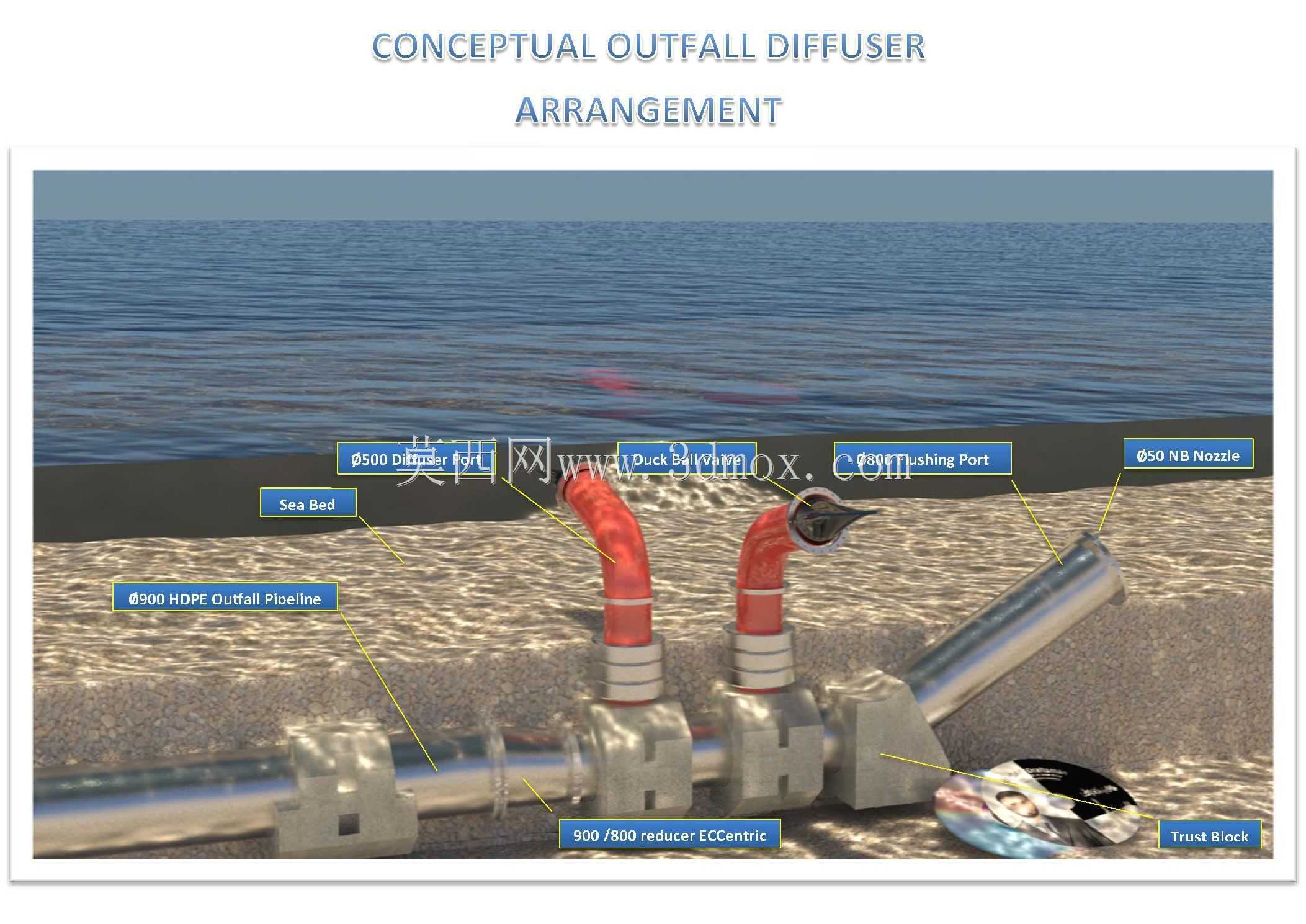

这套排布结构针对近岸海域污水深海排放场景设计，核心作用是将陆上处理达标后的尾水通过海底管线输送至指定排放区域，借助扩散器的多喷口结构实现尾水与海水的快速掺混稀释，避免局部海域污染物浓度超标，满足海洋生态保护的排放管控要求。整套结构敷设在海床表层预设的基槽内，基槽开挖深度需结合当地海床冲刷速率、潮汐最大流速、历年极端浪高数据确定，通常要保证管顶覆盖层厚度不小于1.5米，防止浮管、管线移位问题出现。主管线采用大口径HDPE材质，充分利用HDPE管材耐海水腐蚀、柔韧性强、接口密封性好的特性，适配海床不均匀沉降的形变需求，减少长期运行过程中的接口渗漏风险。管线末端的扩散段设置两个向上弯起的排放立管，立管出口朝向顺洋流方向设置，可借助洋流的流动动力强化尾水初始稀释效果，立管与主管的连接位置采用混凝土镇墩固定，抵消排放时的反推力以及浪涌带来的横向冲击力，镇墩重量需根据当地50年一遇的波浪荷载计算确定，避免立管受水流冲击发生倾斜。主管线上设置的偏心异径管结构，主要作用是在管线末端调整管径匹配扩散段的水力条件，减少管径突变带来的局部水头损失，保证各个喷口的出水流量均匀，避免出现近端喷口流量过大、远端喷口出水不足的问题，偏心异径管采用底平安装方式，可减少管线内泥沙淤积的概率，方便后期运维时的通管作业。扩散器周边设置的冲刷防护结构，采用块石护底搭配防冲刷块的形式，覆盖范围从立管根部向外延伸3-5米，避免长期排放过程中水流掏蚀海床导致镇墩基础悬空，防护块的重量根据启动流速计算确定，保证在最大潮流流速下不发生位移。整套结构的安装边界需避让航道、海底管线、海洋生态保护红线区域，排放点位置的选取要结合海洋水动力模拟结果，保证稀释扩散范围满足环境影响评价要求，同时要预留足够的运维操作空间，方便后期潜水员下潜检查管线接口、清理喷口堵塞物。设计过程中充分考虑了海床地质条件、海水腐蚀、浪涌荷载、水力分配等多维度工程因素，所有连接节点的受力均经过荷载验算，管线的坡度设置保证停运时管内无积水残留，减少冬季低温海域的管内冻胀风险。
